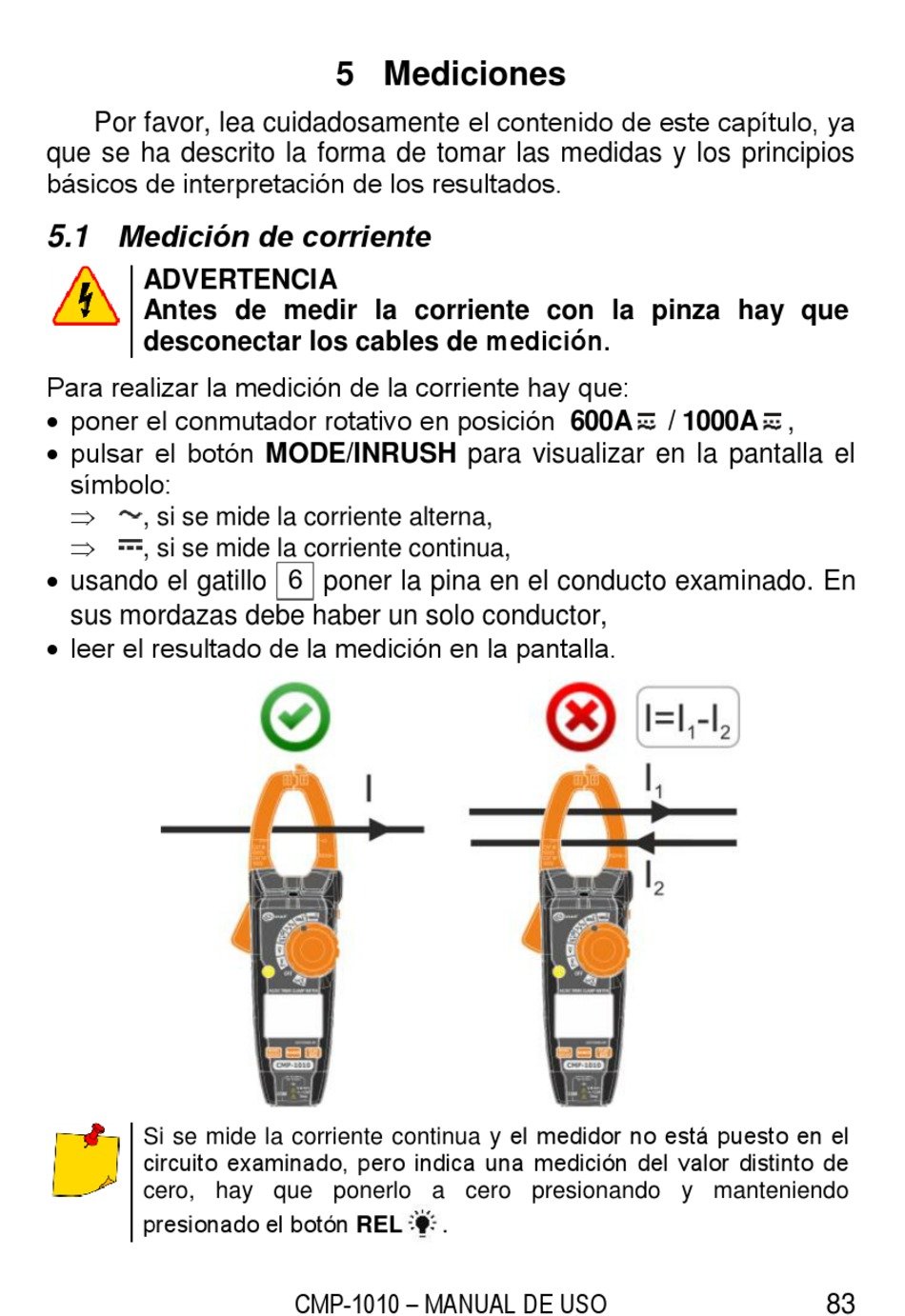

Mediciones; Medición De Corriente - Sonel CMP-1010 Bedienungsanleitung

Por favor, lea cuidadosamente el contenido de este capítulo, ya
que se ha descrito la forma de tomar las medidas y los principios
básicos de interpretación de los resultados.
5.1 Medición de corriente
ADVERTENCIA
Antes de medir la corriente con la pinza hay que
desconectar los cables de medición.
Para realizar la medición de la corriente hay que:
 poner el conmutador rotativo en posición 600A
 pulsar el botón MODE/INRUSH para visualizar en la pantalla el
símbolo:

, si se mide la corriente alterna,

, si se mide la corriente continua,
 usando el gatillo
sus mordazas debe haber un solo conductor,
 leer el resultado de la medición en la pantalla.
Si se mide la corriente continua y el medidor no está puesto en el
circuito examinado, pero indica una medición del valor distinto de
cero, hay que ponerlo a cero presionando y manteniendo
presionado el botón REL

5 Mediciones

poner la pina en el conducto examinado. En
.
CMP-1010 – MANUAL DE USO
/ 1000A ,
83
