Montage- und Bedienungsanleitung
8. Montage

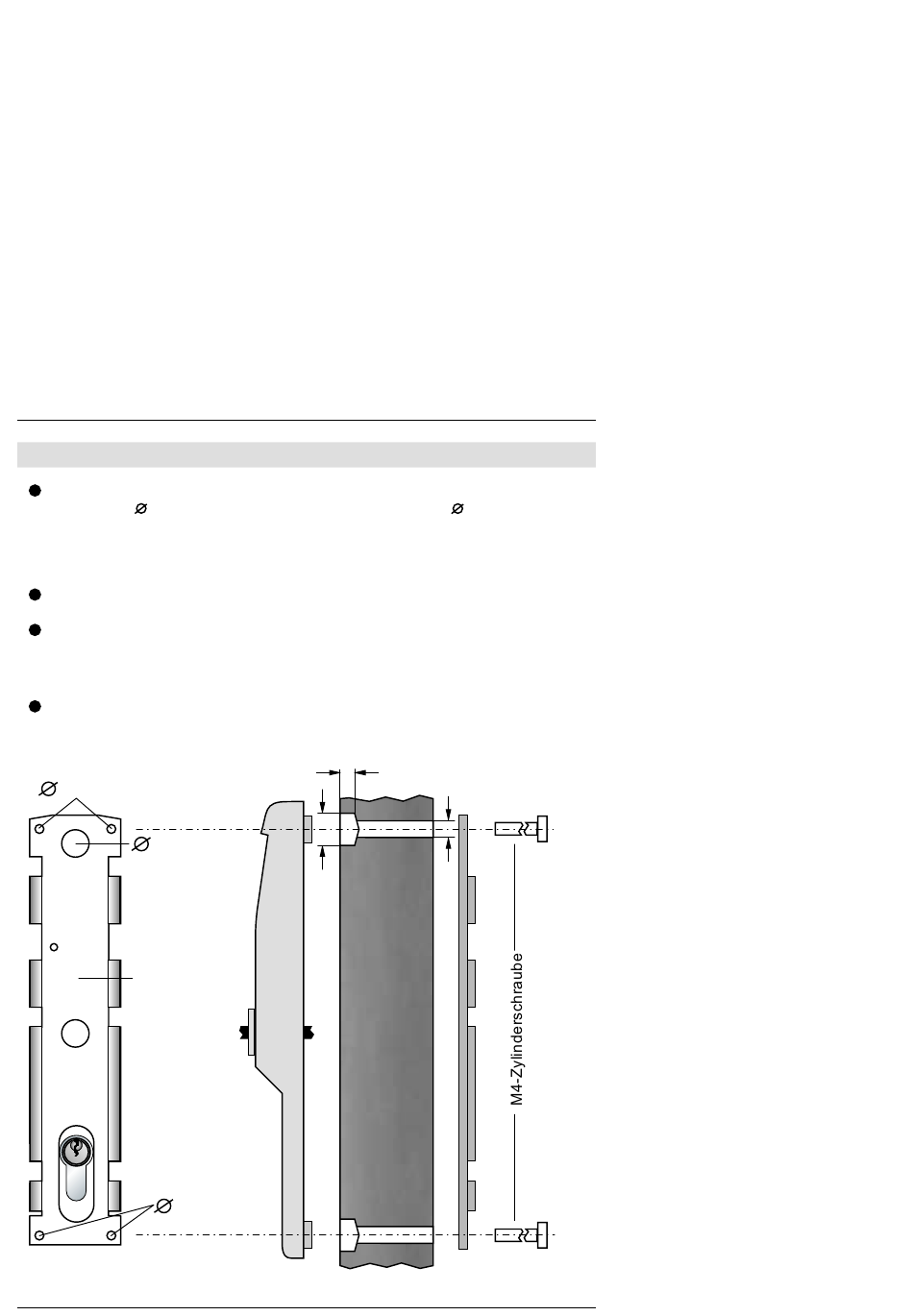

Mit der Bohrschablone, von der Außenseite, die vier Befestigungsboh-
rungen mit
6,0mm und das Loch für den Batterieclip
markieren.
Das Montageblech-Türinnenseite kann auch als Bohrschablone ver-
wendet werden.
Löcher durchbohren und von der Außenseite Senklöcher anbringen.
Batterieclip durchführen, mit M4-Zylinderschrauben das
ACD-Außenschild und das Montageblech-Türinnenseite befestigen.
Die Länge der M4-Zylinderschrauben beträgt Türblattstärke + 10mm.
ACD-Innenschild auf Montageblech-Türinnenseite aufsetzen
und einrasten.
6,0mm
16mm
für Batterieclip-
Durchführung
Montageblech-
Türinnenseite
6,0mm
10
ACD-contactless
16mm
5
5
12
Türblatt
