Einbaubedingungen; Bezeichnungen Am Türschloß; Entfernungsmaß - effeff ACD-contactless Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Unterschied Art.-Nr. 022420 und 022422
Art.-Nr. 022420 Drückernußmaß = 8mm
Art.-Nr. 022422 Drückernußmaß = 7mm

3. Einbaubedingungen

Das Türschloß muß folgende Bedingungen erfüllen:
Dornmaß mindestens 55mm oder größer.
Entfernungsmaß = 72mm oder 92mm.
Drückernußmaß bei Art.-Nr. 022420 = 8mm.
Drückernußmaß bei Art.-Nr. 022422 = 7mm.
Türblattstärke = 38-60mm.

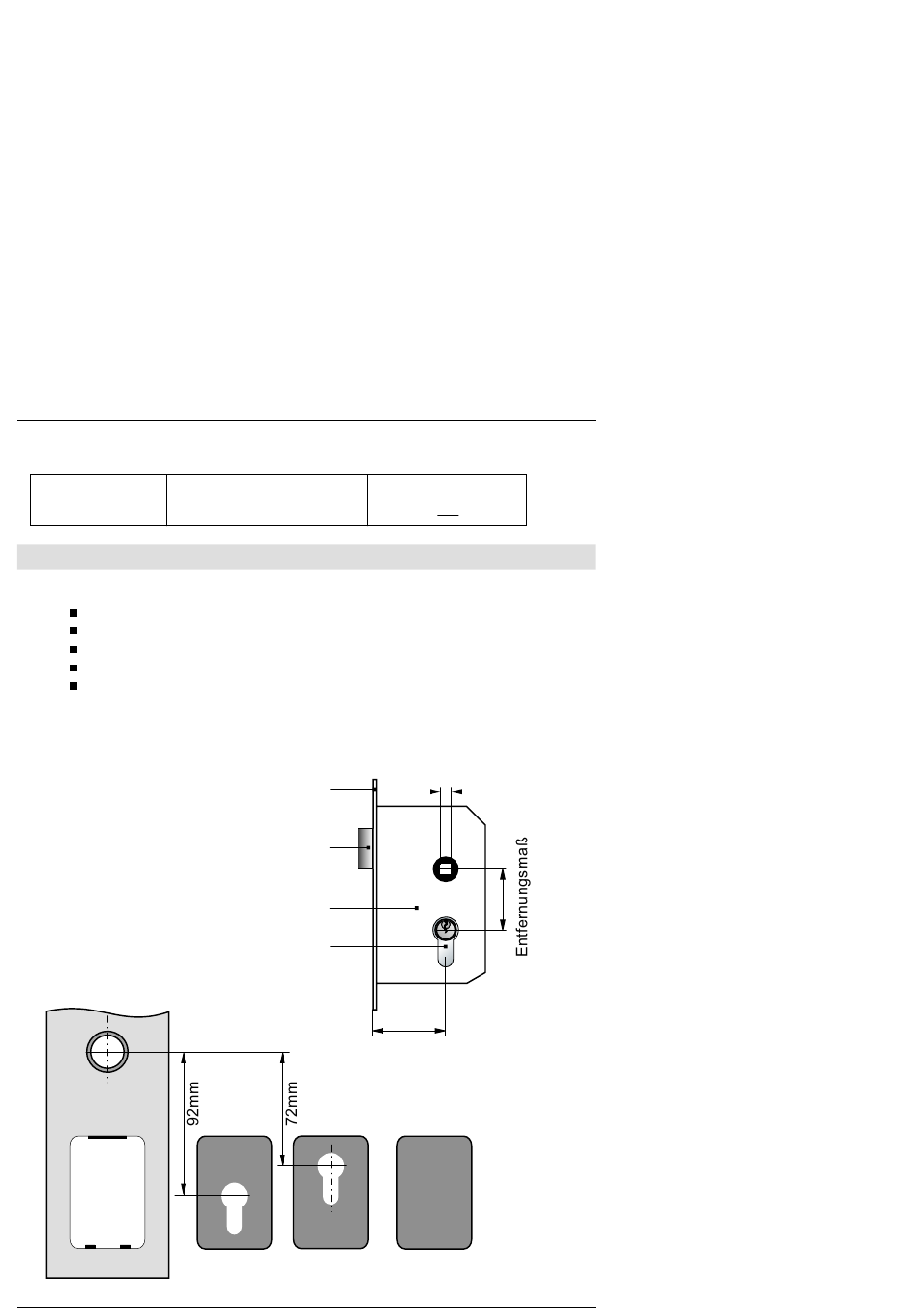

3.1 Bezeichnungen am Türschloß
3.2 Entfernungsmaß
4
Schließblech
Falle
Türschloß
Schließzylinder
Beiliegende Schließzylinder-Abdeckungen.
ACD-contactless
VdS-Nr. Z 199 706
Drückernußmaß
Dornmaß
