Montage- und Bedienungsanleitung

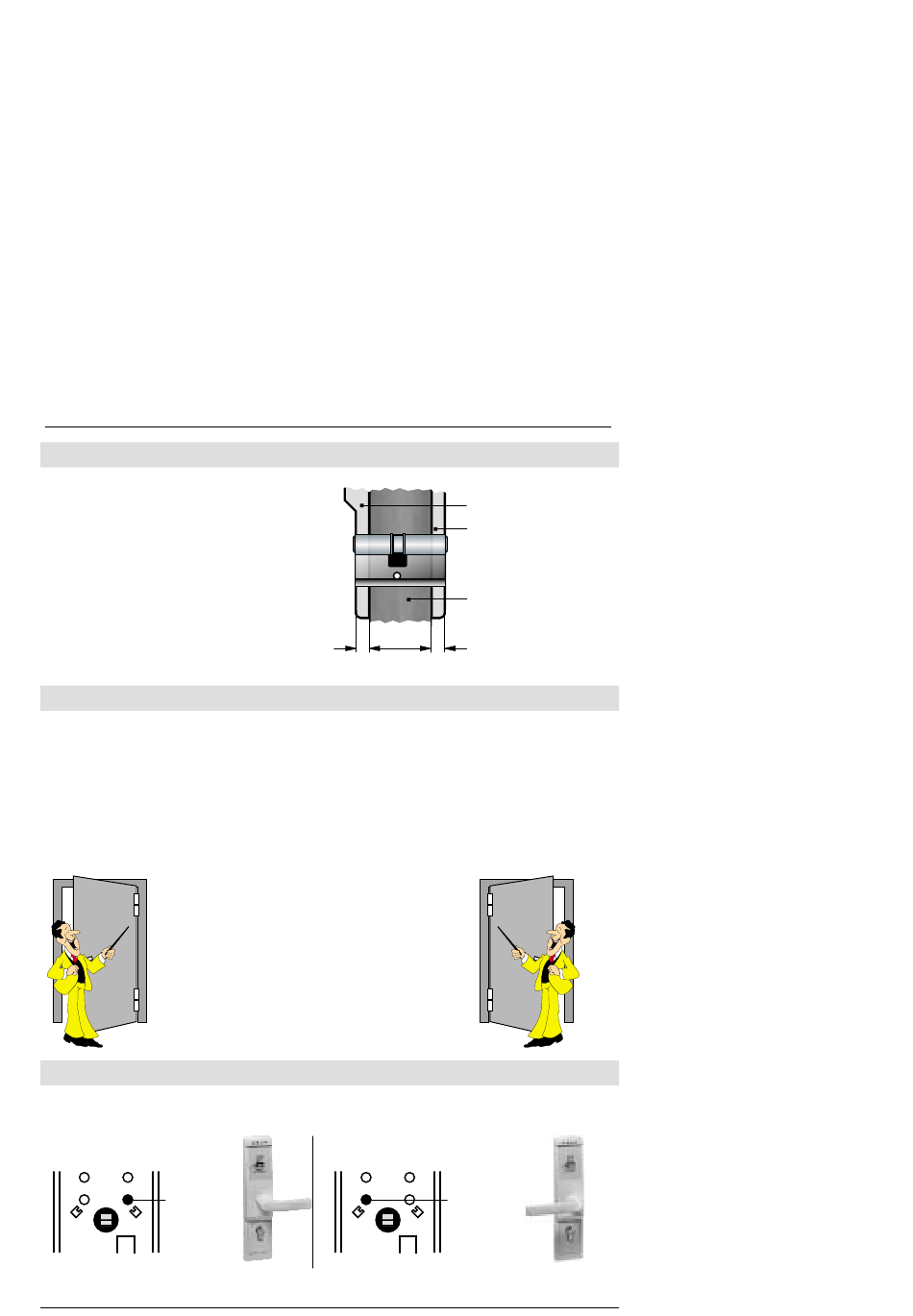

4. Schließzylinderlänge
Schließzylinderlänge =
24mm + Türblattstärke.
5. Türschloß DIN links oder DIN rechts
Ist in der Tür noch kein Türschloß vorhanden, so muß dieses zuerst
montiert weden. Nachfolgende Grafik soll helfen, die benötigte Ausführung
"DIN links"oder "DIN rechts" festzustellen.
Die Tür wird von der Seite betrachtet, nach der sie sich öffnet.
Dann gilt: Türbänder rechts
Türbänder links
DIN rechts

6. Anschlagbolzen

Der Anschlagbolzen kann umgesteckt werden, falls die Innen- und
Außendrücker in die andere Richtung weisen müssen.
Anschlag-
bolzen
ACD-contactless
ACD-Außenschild
ACD-Innenschild
Türblatt
12 12
= DIN rechts
= DIN links
DIN links
Anschlag-
bolzen
