SUISSE
7.0 Maintenance
Toute modifi cation non autorisée du produit est interdite.
Utilisez uniquement des pièces de rechange d'origine.

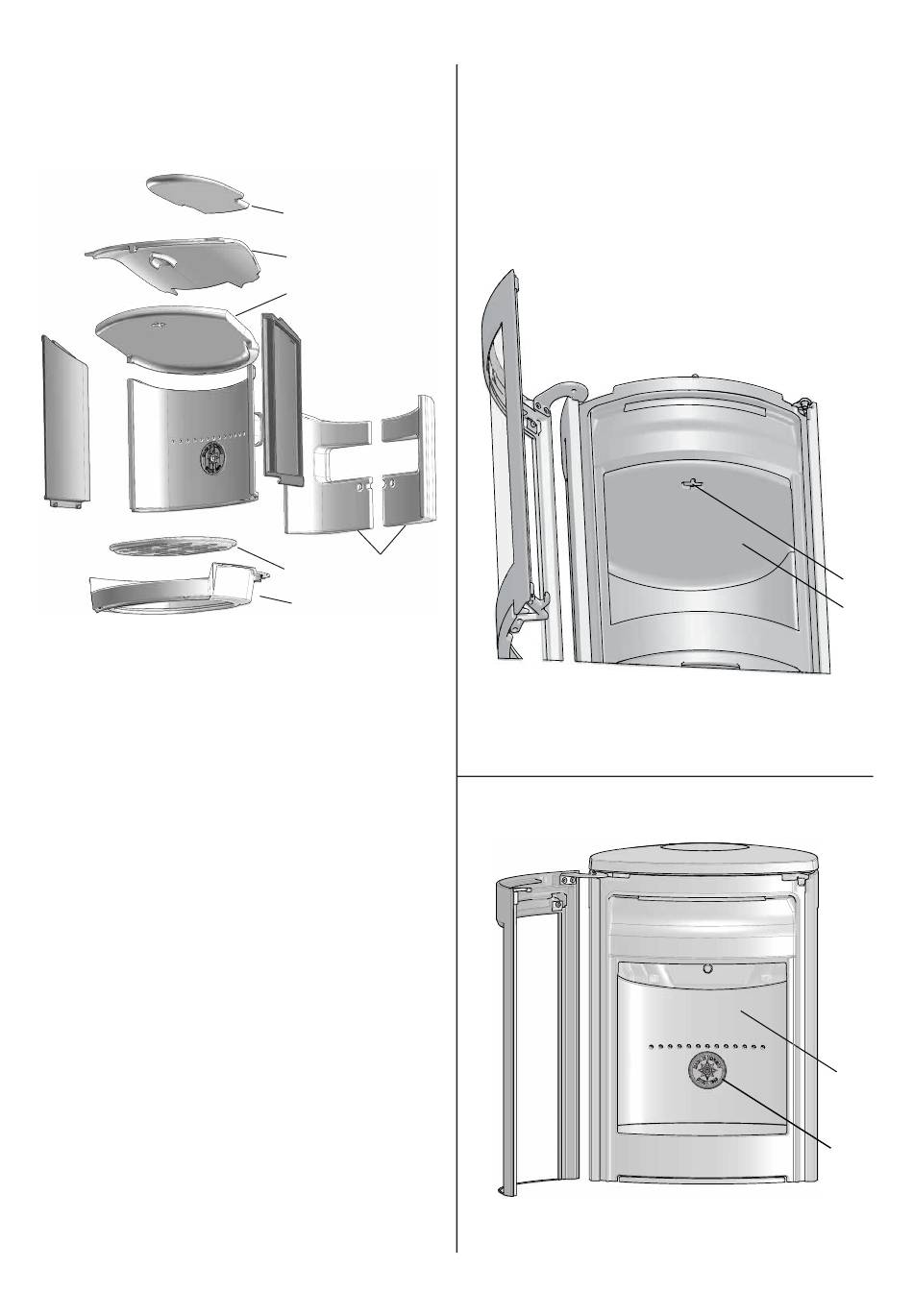

Fig. 29
60
Déflecteur d'evacuation
supérieur
Déflecteur d'evacuation
inférieur
Plaque de la chicane
Plaques de doublage
Plaques d'isolatio
Grille de foyer
Plaque de fond inférieure
7.1 Remplacement des
pièces du poêle
Utilisez les outils avec précaution. La plage de doublage
en vermiculite doit être manipulée avec précaution pour
éviter tout dommage.
Remplacement du défl ecteur
Fig. 30
1. Soulevez la plaque de défl ecteur inférieur (A), tournez la
clé (B) à 90 ° dans la plaque de défl ecteur inférieur (A),
puis retirez la clé. Soulevez le bord arrière de la plaque de
défl ecteur inférieur, puis dégagez-le.
Remplacement de la plaque de doublage
Fig. 31
2. Retirez la plaque de doublage (C) en dévissant la vis (D)
située au centre. Soulevez-la et dégagez-la.
B
A
C
D
