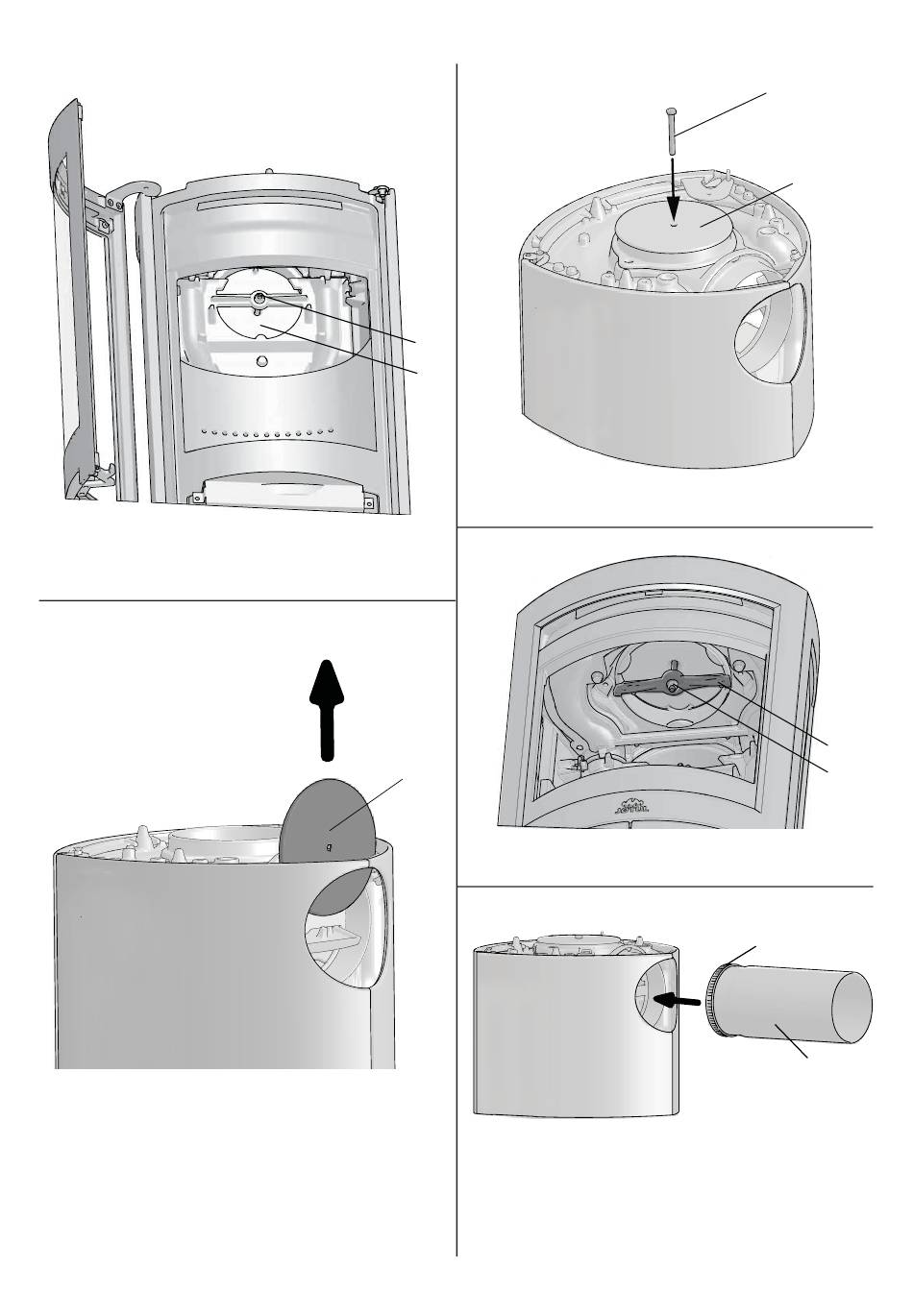

Fig. 22
5. Svitare la vite (E) che fi ssa in posizione il coperchio (F).
Fig. 23
6. Sollevare il coperchio (F).
Fig. 24
E
F
7. Posizionare il coperchio dallo scarico posteriore in quello
superiore e avvitarlo in posizione
Fig. 25
F
8. Fissare la traversa (I) del ceneraio alla vite (G) con il dado (H).
Fig. 26
9. Posizionare la guarnizione (J) sul bordo del condotto di
scarico fumi (K).
10. Inserire il condotto nello scarico fumi.
11. Riposizionare la piastra superiore e il coperchio.
NOTA: È importante che tutti i giunti/condotti siano
completamente sigillati. Eventuali fuoriuscite d'aria potrebbero
impedirne il corretto funzionamento.
SVIZZERA
G
F
I
H
J
K
