7.1 Austausch von Komponenten in
der Brennkammer
Verwenden Sie die Werkzeuge mit größter Sorgfalt. Die
Skamol-Verkleidung (hintere Brennerplatte) muss sorgfältig
behandelt werden, um eine Beschädigung zu vermeiden.
Leitblech austauschen

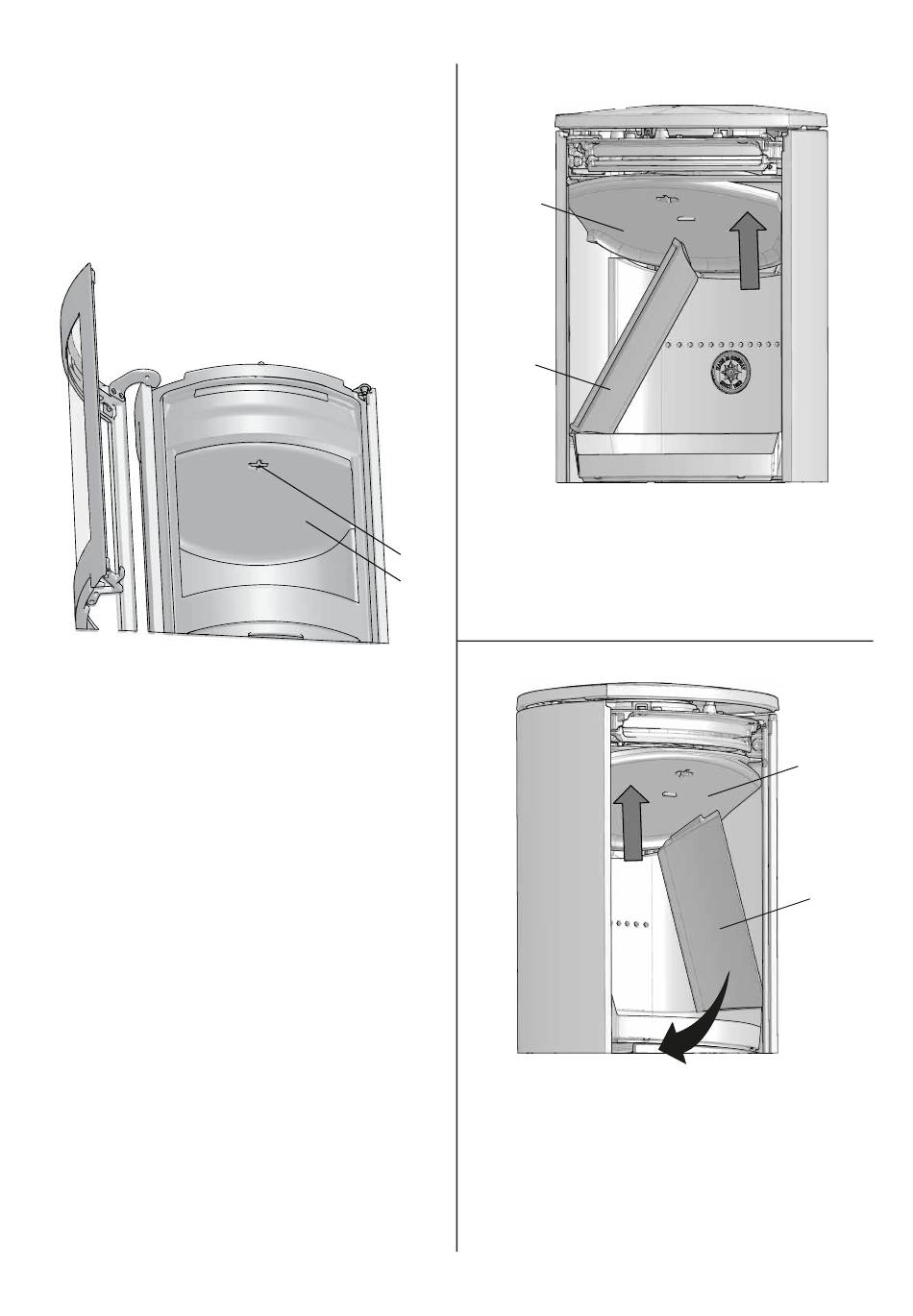

Abb. 30
1. Heben Sie das Leitblech (A) an. Drehen Sie den Schlüssel
(B) um 90° im Leitblech. Entfernen Sie danach den
Schlüssel. Heben Sie den hinteren Rand des Leitblechs
an und kippen Sie es heraus
40
Brennerplatten austauschen
Fig. 31
A
B
Die Rauchumlenkung (A) ein bisschen heben und die
linke Seitenplatte (B) herausnehmen. VORSICHT! Die
Seitenplatten werden von der Umlenkung auf Platz
B
gehalten. Seien Sie deshalb vorsichtig, dass sie nicht
A
herunterfallen, wenn die Umlenkung gehoben wird.
2. Danach die rechte Seitenplatte (C) herausnehmen.
A
C
