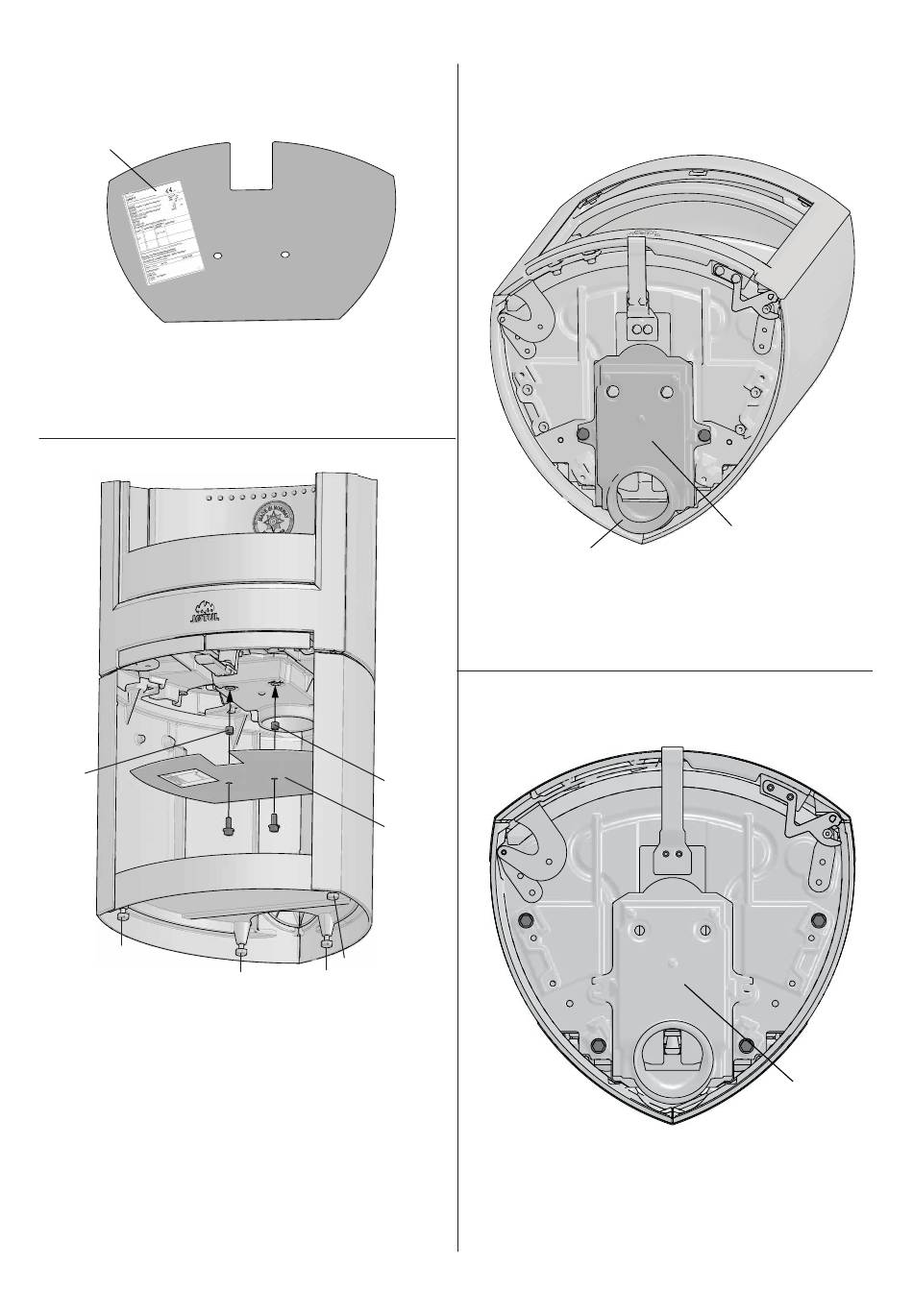

4.4 Locatie van goedkeuringsetiket
Afb. 10
A
5. Bevestig het goedkeuringsetiket onderop het hitteschild
van de verbrandingskamer. U vindt het etiket in de aslade.
(Dit etiket is belangrijk voor de goedkeuring van het
product.)
Afb. 11
C
D
1. Zet de achterplaat op zijn plek in de basis.
2. Bevestig het hitteschild (A) geleverd bij de verbrandingskamer
door gebruik van de schroeven (B) en afstandhouders (C)
geleverd in het zakje met schroeven.
3. Zet het product waterpas met de 4 afstelschroeven (D).
Let op: Als u een glazen vloerplaat gebruikt (optie), moet
de basis ongeveer 8 mm omhoog worden gebracht van de
vloer, zodat de vloerplaat onder de voorkant van de basis
kan worden geschoven.
4. Als een externe luchttoevoer wordt gebruikt, moet de
fl exibele slang door het gat in de bodemplaat worden
gestoken en met een slangklem worden vastgezet aan de
rookuitlaat. Zorg ervoor dat de slang lang genoeg is, zodat
verbindingsstukken niet nodig zijn
C
A
B
B
D
D
D
Jøtul F 363 Advance - verbrandingskamer
met voetstuk
Afb. 12
B
• De externe luchtafdekking (A) met opening (B) zit normaal
gesproken achterop de verbrandingskamer.
Afb. 13
Let op: Als u een externe luchttoevoer door de vloer gebruikt,
moet de externe luchtinlaat eerst worden gedraaid (afb. 15.A).
