7.1 Onderdelen vervangen in de
verbrandingskamer
Wees uiterst voorzichtig met het gereedschap. De achterste
brandplaat van Skamol moet voorzichtig worden behandeld
om schade te voorkomen.

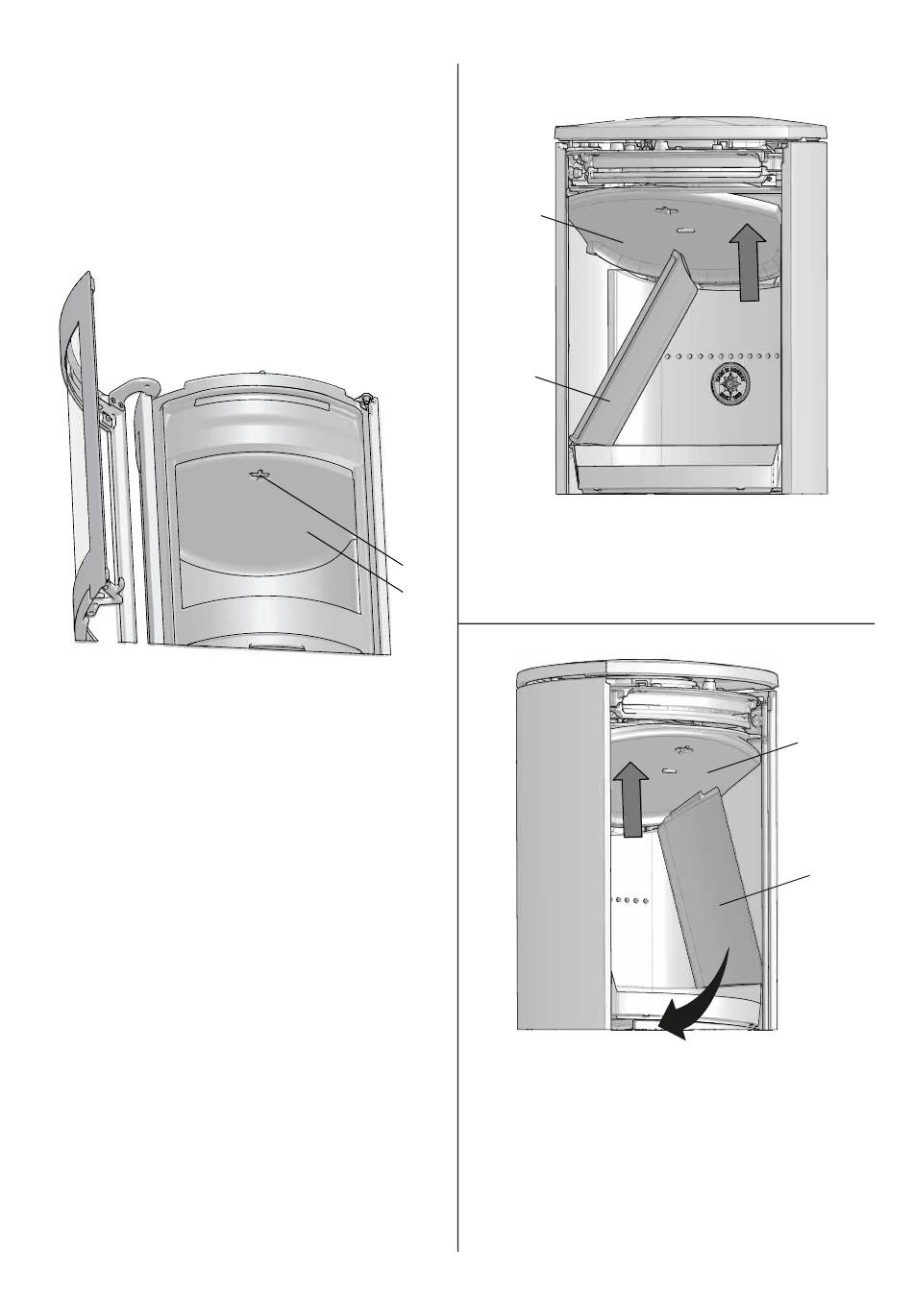

Keerplaat vervangen
Afb. 30
1. Til de keerplaat (A) op, draai de sleutel (B) 90° in de
keerplaat (A) en verwijder de sleutel. Til de achterrand van
de keerplaat op en kantel deze naar buiten.
Brandplaaten vervangen
Fig. 31
A
B
1. Til de keerplaat (A) een beetje op en verwijder de
branderplaat (B) uit de brandkamer. Notitie! De keerplaat
houdt de zijbrandplaten op hun plaats. Zorg ervoor dat
B
de brandplaten niet naar beneden vallen wanneer de
A vlamplaat opgetild wordt.
2. Verwijder de zijbrandplaat (C) aan de andere kant van de
verbrandingskamer.
