Remplacement des défl ecteurs
d'évacuation

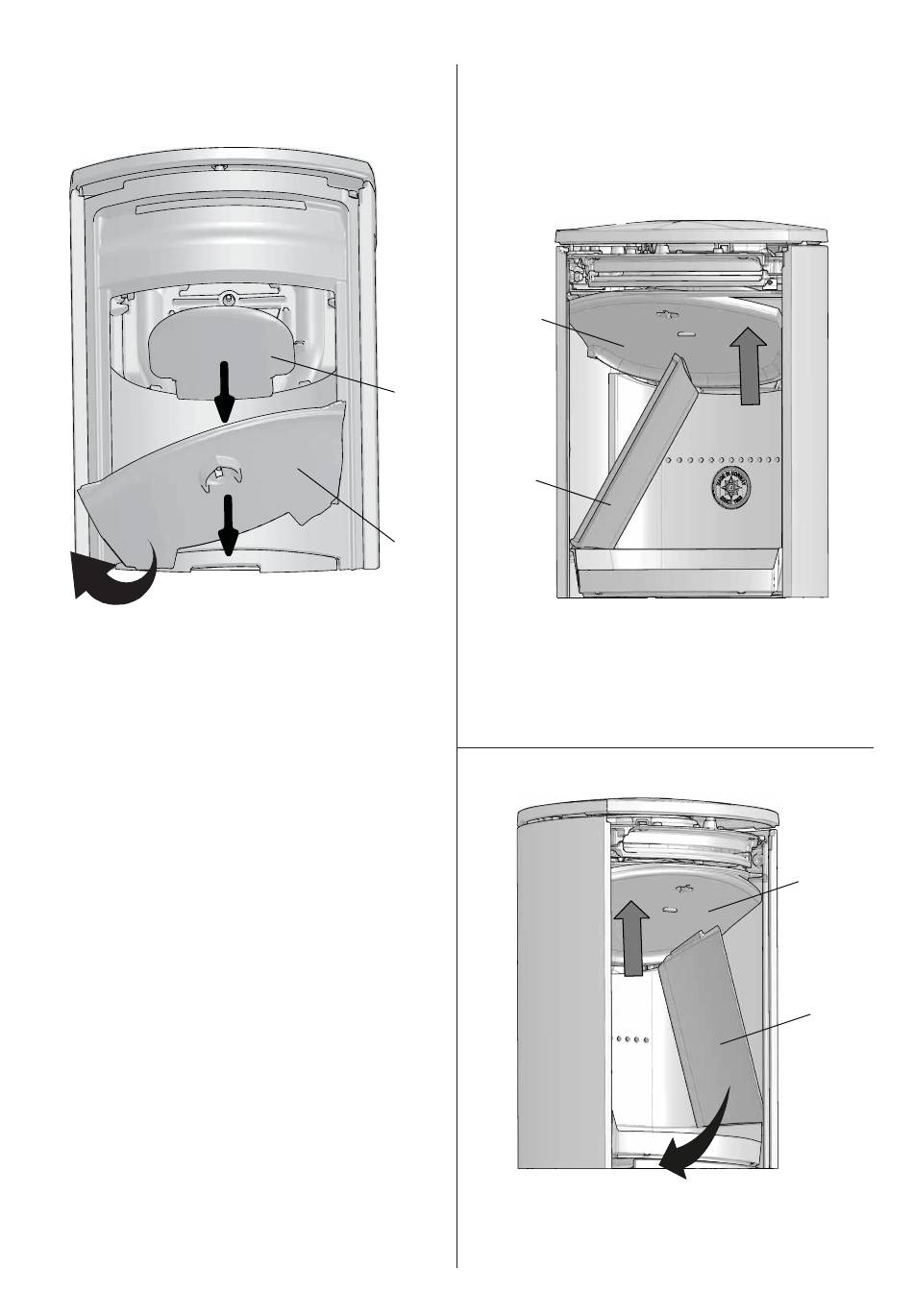

Fig. 32
3. Les défl ecteurs d'évacuation inférieur et supérieur se
situent au-dessus de la plaque de la chicane. Retirez le
défl ecteur inférieur (E) en soulevant son bord arrière, puis
dégagez-le.
4. Délogez le défl ecteur supérieur (F) de ses rainures et
retirez-le du poêle.
Lors de la remise en place, suivez la même procédure
dans l'ordre inverse.
7.2 Remplacement de la plaque de
doublage / de la sole poêle et de la
grille de poêle
(si vous utilisez des outils, il est important de manipuler le panneau
en vermiculite avec précaution pour éviter tout dommage).
Fig. 33
A
F
B
E
1. Soulevez légèrement le défl ecteur (A) et retirez la plaque
de doublage (B) de la chambre de combustion. Remarque!
Le défl ecteur maintient les plaques de doublage latérales
en position. Assurez-vous que les plaques de doublage ne
tombent pas lorsque le défl ecteur est soulevé.
2. Retirez la plaque de doublage latérale (C) de l'autre côté
de la chambre de combustion.
SUISSE
A
C
