SUISSE

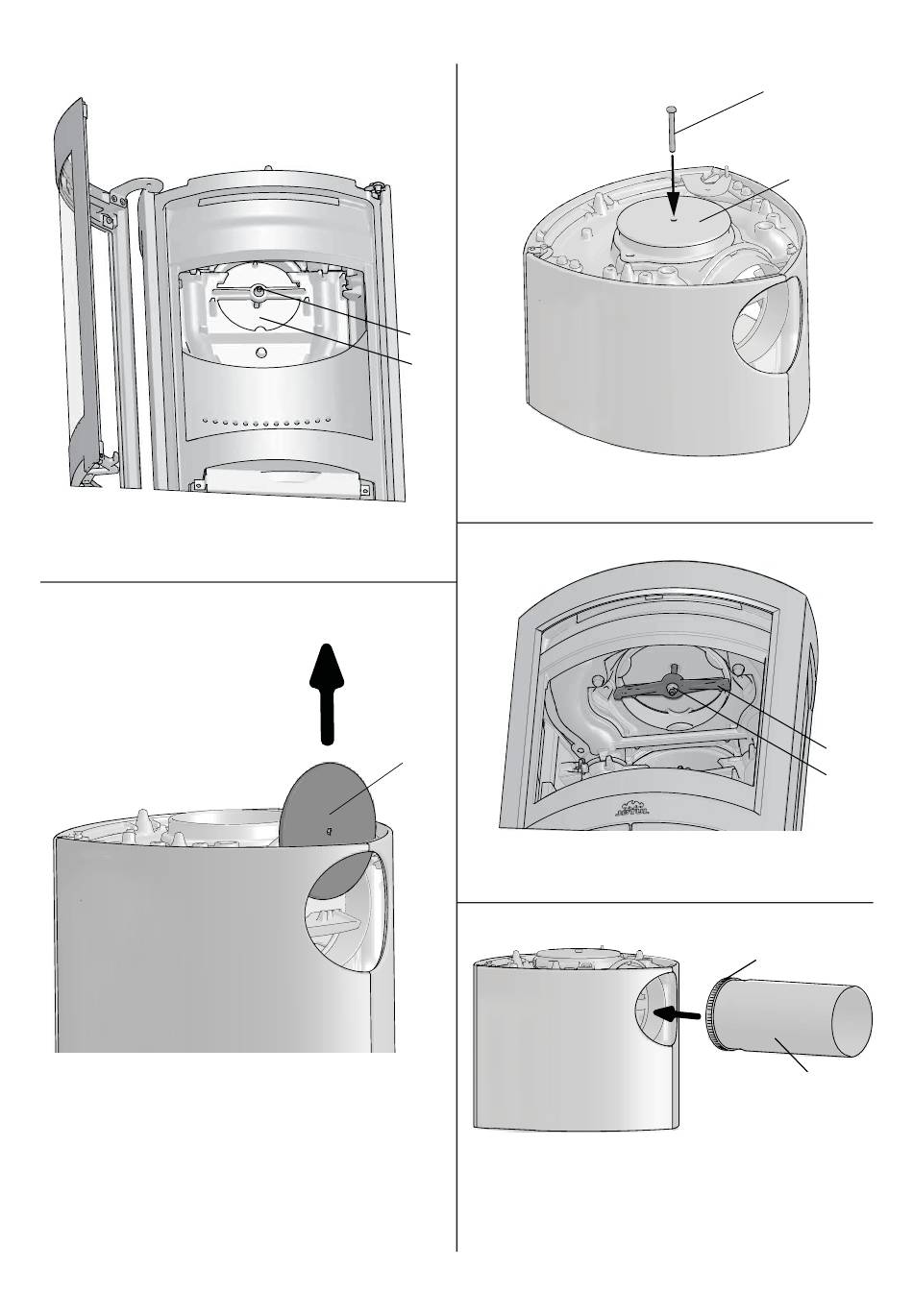

Fig. 22
5. Dévissez la vis (E) qui maintient le cache (F) en place.
Fig. 23
6. Soulevez le cache (F).
56
Fig. 24
E
F
7. Positionnez le cache de la sortie arrière au niveau de la
sortie supérieure, puis fi xez-le.
Fig. 25
F
8. Fixez la traverse (I) du bac à cendres à la vis (G) à l'aide
de l'écrou (H).
Fig. 26
9. Placez le joint d'étanchéité (J) sur le bord du conduit de
fumée (K).
10. Insérez le conduit de fumée dans la sortie de fumée.
11. Repositionnez la plaque supérieure et le couvercle.
REMARQUE : il est important que les joints/conduits de fumée
soient parfaitement étanches. Les fuites d'air peuvent nuire au
bon fonctionnement de l'appareil.
G
F
I
H
J
K
