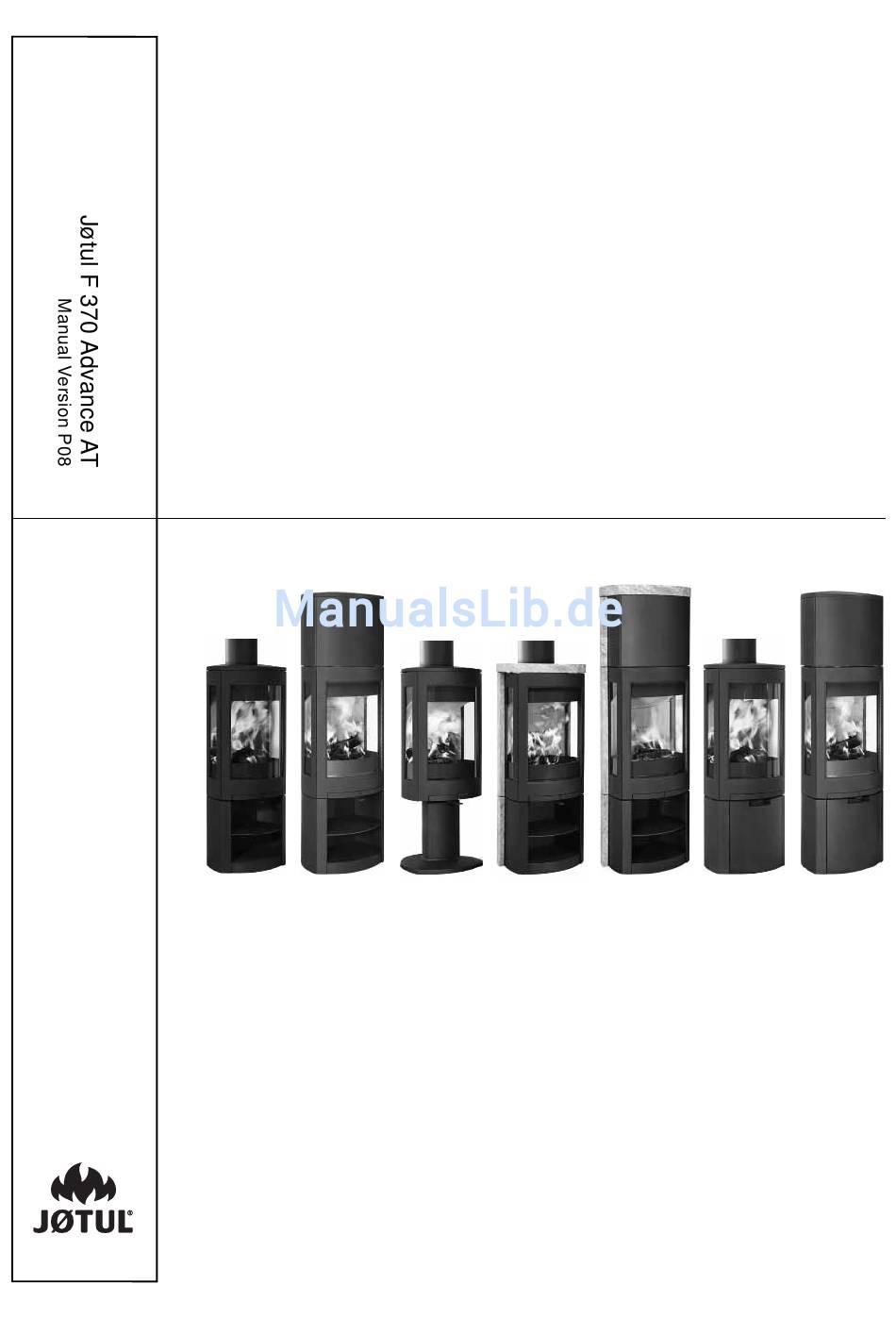

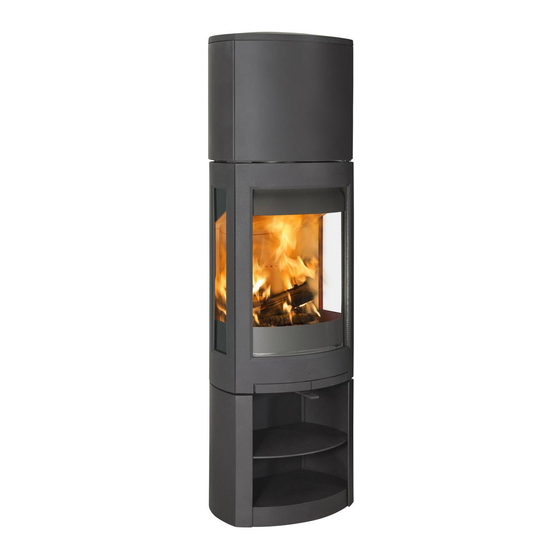

- Seite 1 Jøtul F 370 Advance AT - Montage- und Gebrauchsanleitung Jøtul F 371 Jøtul F 371 Jøtul F 373 Jøtul F 377 Jøtul F 377 Jøtul F 378 Jøtul F 378 Advance AT Advance HT AT Advance AT Advance AT Advance HT AT...
- Seite 2 Vereisten / Forderungen Lieferant: Jøtul AS Varianten der Feuerstelle Jøtul F 370 Advance AT Serien: Jøtul F 371 Advance AT, Jøtul F 370 Advance HT AT Jøtul F 373 Advance AT Jøtul F 377 Advance AT, Jøtul F 377 Advance HT AT Jøtul F 378 Advance AT, Jøtul F 378 Advance HT AT...
-
Seite 3: Inhaltsverzeichnis
193 kg Jøtul F 371 Advance AT + HT + Wärmespeichersystem: ca. 243 kg Registrieren Sie Ihren Kamin bei jotul. - Jøtul F 373 Advance: ca. 156 kg com für eine 25-jährige Garantie. - Jøtul F 377 Advance AT: ca. -
Seite 4: Technische Daten
Holzfußböden Jegliche Veränderungen am Produkt, die durch einen Händler, Jøtul F 370 Advance AT Series hat an seiner Unterseite einen Installateur oder Kunden vorgenommen werden, können dazu Hitzeschild, der die Basis/Säule des Produkts gegen Hitze führen, dass das Produkt oder seine Sicherheitsfunktionen nicht schützt. - Seite 5 ÖSTERREICH...
- Seite 6 ÖSTERREICH...
- Seite 7 Entlüftungsrohrs über die Wand oder den Boden an. Luftzirkulation Die Verbrennungsluftmenge für Jøtul-Produkte beträgt ca. 20-40 m 3 /h. Der Außenluftanschluss kann wie folgt direkt mit Jøtul F 370 Advance AT verbunden werden: • Boden • über einen fl exiblen Schlauch von außen bzw. vom Kamin (nur, wenn der Schornstein über einen eigenen...
-
Seite 8: Installation
ÖSTERREICH 4.0 Installation Abb. 4 • Untersuchen Sie den Kamin vor der Installation auf Beschädigungen. • Das Produkt ist schwer! Bei Positionierung und Installation benötigen Sie Hilfe. • Stellen Sie sicher, dass sich Möbel und andere Haushaltsgegenstände in einem ausreichenden Abstand zum Kamin befi... - Seite 9 ÖSTERREICH 4.2 Installation Abb. 6b Jøtul F 371 Advance – mit Sockel Abb. 5 2. Befestigen Sie das Unterteil mit den beiliegenden Schrauben (Abb. 5 B) an der Brennkammer. Abb. 7 1. Breiten Sie die Kartonverpackung auf dem Boden aus. Legen Sie die andere Kartonverpackung auf die Palette, um den Anstrich zu schützen.
- Seite 10 ÖSTERREICH Jøtul F 371 HT Advance - Brennkammer Jøtul F 377 Advance - Brennkammer und mit Sockel und High Top Sockel mit Specksteine und High top Siehe Montageanweisung für High Top Siehe Montageanleitung Art. no. 10050932 für High Top Art. nr. 10050932 Siehe Montageanweisung für Sockeltür Art.
-
Seite 11: Position Des Zulassungsetiketts
ÖSTERREICH 4.3 Montage mit Außenluftzufuhr 4.4 Position des Zulassungsetiketts (Zusatzausstattung) Abb. 10 Jøtul F 371 – rückseitiger Abzug Wenn eine Außenluftzufuhr installiert werden soll, lesen Sie die Montageanweisungen für den Außenluftsatz. Abb. 8 1. Bringen Sie die das Zulassungsetikett, das sich im Inneren des Aschenkastens befi... -
Seite 12: Montage Mit Außenluftzufuhr (Zusatzausstattung)
ÖSTERREICH Jøtul F 373 Advance – Brennkammer mit Säule Abb. 12 • Verwenden Sie die Schrauben aus dem Schraubenbeutel, um den Sockel an der Brennkammer zu befestigen. • Stellen Sie das Produkt auf. • Die Außenluftabdeckung (A) mit Öffnung (B) befi ndet sich standardmäßig an der Rückseite der Brennkammer 4.5 Montage mit Außenluftzufuhr (Zusatzausstattung) - Seite 13 ÖSTERREICH Jøtul F 373 – Außenluftanschluss durch 4.6 Position des Zulassungsetiketts den Boden Soll Jøtul F 373 Advance mit einem Außenluftanschluss durch Abb. 17 den Boden installiert werden, muss der Außenlufteinlass (A) zunächst gedreht werden. Abb. 15 Zulassungsetikett 1. Entfernen Sie die vordere Abdeckung am Sockel. 2.
-
Seite 14: Schornstein Und Rauchgasrohr
ÖSTERREICH 4.7 Schornstein und Rauchgasrohr Montage des Rauchgasrohrs mit Abzug an der Oberseite • Der Kamin darf nur mit einem Schornstein und Das Produkt ist standardmäßig für einen Abzug an der einem Rauchgasrohr verbunden werden, für Oberseite ausgelegt. Festbrennstoffkamine mit Rauchgastemperaturen gemäß Abschnitt 2.0 Technische Daten zugelassen sind. -
Seite 15: Leistungsprüfung
Sie die Tür leicht geöffnet, falls erforderlich. (Verwenden Sie z.B. einen Handschuh, denn der Handgriff kann heiß werden). Jøtul F 370 Advance AT ist mit folgenden • Legen Sie zwei mittelgroße Holzscheite (Abb. 21) auf jede Bedienoptionen ausgestattet: Seite der Feuerstelle. -
Seite 16: Entfernen Der Asche
ÖSTERREICH Entfernen der Asche Verbrennung des Holzes Der Jøtul F 370 Advance AT hat eine Nennwärmeleistung von Der Jøtul F 370 Advance AT verfügt über einen Aschkasten, 6 kW. Holzverbrauch bei Nennwärmeabgabe: ca. 6 kW. Ein der das Entfernen der Asche vereinfacht. -
Seite 17: Reinigung Und Rußentfernung
ÖSTERREICH 6.2 Reinigung und Rußentfernung 7.0 Wartung An den Innenfl ächen des Kamins können sich während der Unberechtigte Änderungen am Produkt sind untersagt! Nutzung Rußablagerungen ansammeln. Ruß ist ein wirksamer Es dürfen nur Originalersatzteile verwendet werden! Isolator und reduziert dadurch die Heizleistung des Kamins. Wenn sich bei der Nutzung des Produkts Rußablagerungen Abb. -
Seite 18: Austausch Von Komponenten In Der Brennkammer
ÖSTERREICH 7.1 Austausch von Komponenten in Auslassleitbleche ersetzen der Brennkammer Abb. 25 Verwenden Sie die Werkzeuge mit größter Sorgfalt. Die Skamol-Verkleidung (hintere Brennerplatte) muss sorgfältig behandelt werden, um eine Beschädigung zu vermeiden. Leitblech austauschen Abb. 23 3. Die unteren und oberen Auslassleitbleche befi nden sich über dem Leitblech. - Seite 19 ÖSTERREICH 7.2 Brennerplatte/inneren Boden und Abb. 27 Feuerrost austauschen (Behandeln Sie die Skamol-Platte vorsichtig, um eine Beschädigung zu vermeiden, wenn Sie Werkzeuge verwenden.) Abb. 26 4. Heben Sie den inneren Boden (H) an und kippen Sie ihn heraus. Gehen Sie bei der erneuten Montage in umgekehrter Reihenfolge vor 7.3 Glastür und Dichtungen ersetzen Abb.
-
Seite 20: Seitenglas Und Dichtung Ersetzen
ÖSTERREICH 7.4 Seitenglas und Dichtung ersetzen 8.0 Betriebsstörungen - Abb. 29 Fehlersuche Geringer Zug Überprüfen Sie, ob die Länge des Schornsteins die Anforderungen nationaler Gesetze und Vorschriften erfüllt. (Weitere Informationen fi nden Sie unter «2.0 Technische Daten» und «4.0 Installation» (Schornstein und Abzugsrohr). Stellen Sie sicher, dass der Mindestquerschnitt des Schornsteins den im Aufstellungshandbuch unter «2.0... -
Seite 21: Garantiebedingungen
Art. nr. 51050989 Sie können die Garantie für die externen Gusseisenteile auf 25 Jahre ab Lieferdatum verlängern, indem Sie das Produkt im Internet unter jotul.com registrieren und die 9.2 Fußbodenplatte Garantieverlängerungskarte innerhalb von drei Monaten nach dem Kauf drucken. Wir empfehlen, die Garantiekarte Glas - Art Nr. - Seite 23 N N O | K K valitet og sikkerhets kontroll Siden 1853 har Jøtul vært kjent for å produsere ovner og peiser av høy kvalitet og med lang levetid. Vi ønsker å tilby våre kunder de absolutt beste produktene og gir derfor også markedets lengste garanti. Gjennom vår produkt- og kvalitetskontroll vektlegges nettopp dette –...
- Seite 24 Öfen und Kaminen nach NS-EN ISO 9001 richtet. Diese Qualitätspolitik vermittelt unseren Kunden ein Gefühl von Sicherheit und Qualität, für das Jøtul mit seiner langjährigen Erfahrung seit der Firmengründung im Jahre 1853 steht. Jøtul AS, P.o. box 1411 N-1602 Fredrikstad, Norway www.jotul.com...
