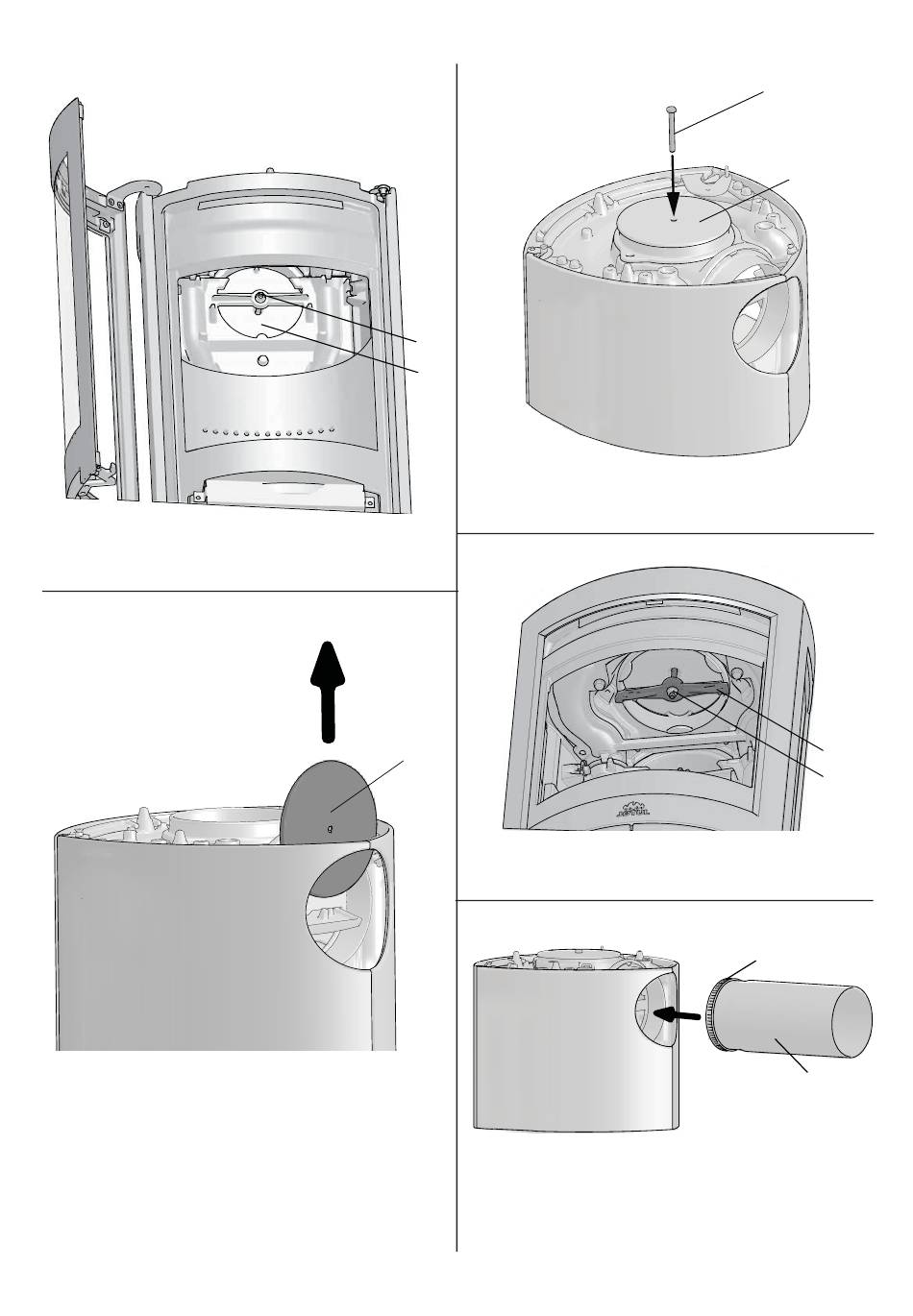

Afb. 22
5. Draai de schroef (E) los waarmee de afdekking (F) vastzit.
Afb. 23
6. Trek de afdekking (F) naar boven.
Afb. 24
E
F
7. Plaats de afdekking van de achteruitlaat in de bovenuitlaat
en schroef deze vast
Afb. 25
F
8. Monteer het dwarsstuk (I) van de aslade op de schroef (G)
met moer (H).
Afb. 26
9. Plaats de pakking (J) op de rand van de kachelpijp (K).
10. Steek de kachelpijp in de rookuitlaat.
11. Leg de topplaat en het deksel terug.
Let op: Het is belangrijk dat de verbindingsstukken/kachelpijpen
nauw op elkaar aansluiten. Het ontsnappen van lucht kan tot
gevolg hebben dat ze niet langer naar behoren functioneren.
