7.1 Austausch von Komponenten in
der Brennkammer
Verwenden Sie die Werkzeuge mit größter Sorgfalt. Die
Skamol-Verkleidung (hintere Brennerplatte) muss sorgfältig
behandelt werden, um eine Beschädigung zu vermeiden.
Leitblech austauschen

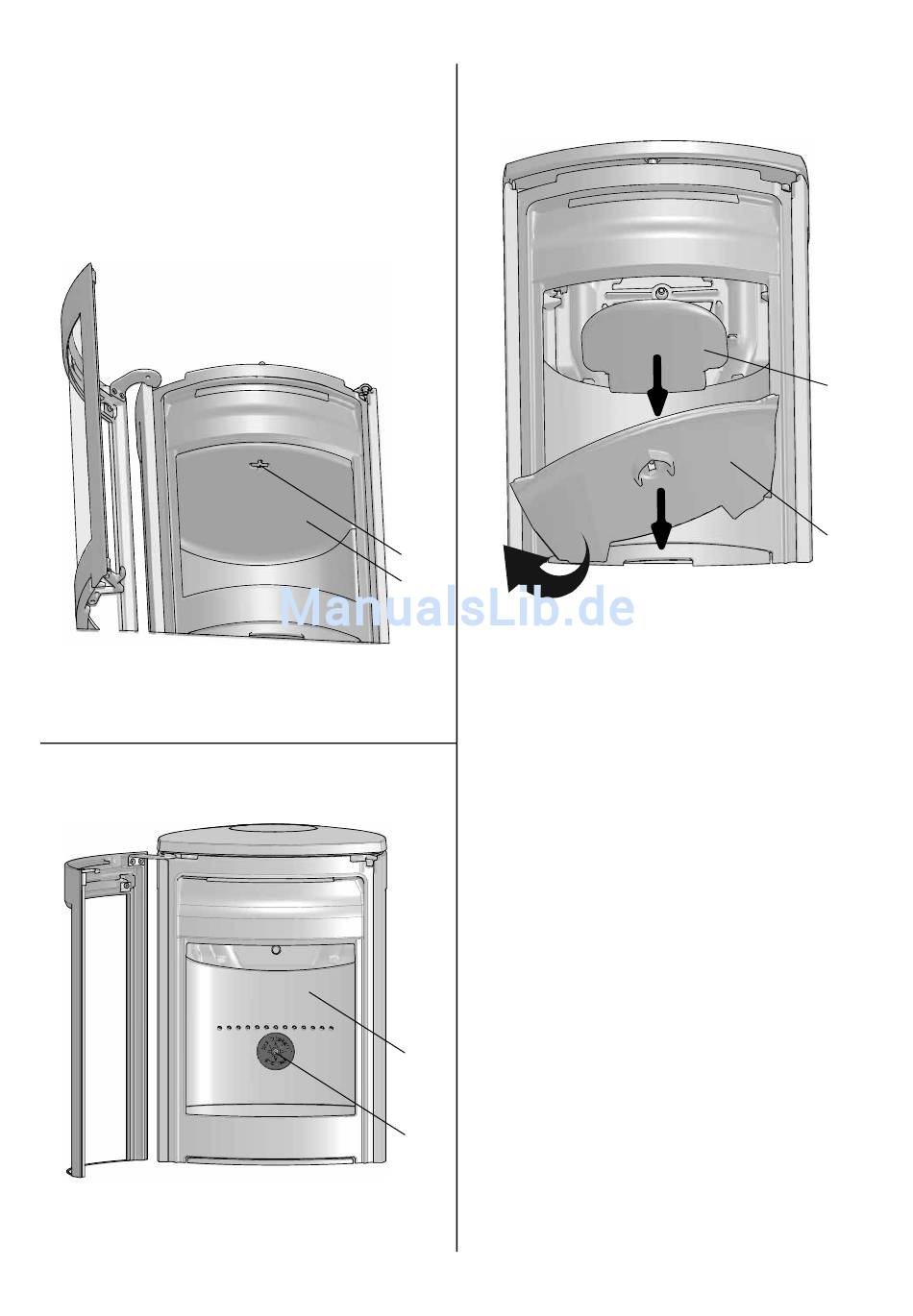

Abb. 23
1. Heben Sie das Leitblech (A) an. Drehen Sie den Schlüssel
(B) um 90° im Leitblech. Entfernen Sie danach den
Schlüssel. Heben Sie den hinteren Rand des Leitblechs
an und kippen Sie es heraus
Brennerplatte austauschen
Abb. 24
2. Entfernen Sie die Brennerplatte (C), indem Sie die
Schrauben (D) in der Mitte der Befestigungsplatte lösen.
Heben Sie sie hoch und kippen Sie die Platte heraus.
18
Auslassleitbleche ersetzen
Abb. 25
B
A
3. Die unteren und oberen Auslassleitbleche befi nden sich
über dem Leitblech. Entfernen Sie das untere Leitblech
(E), indem Sie es am rückseitigen Rand anheben und
herauskippen.
4. Heben Sie das obere Leitblech (F) aus den Nuten und
entfernen Sie es aus der Brennkammer.
Gehen Sie bei der erneuten Montage in umgekehrter
Reihenfolge vor.
C
D
F
E
