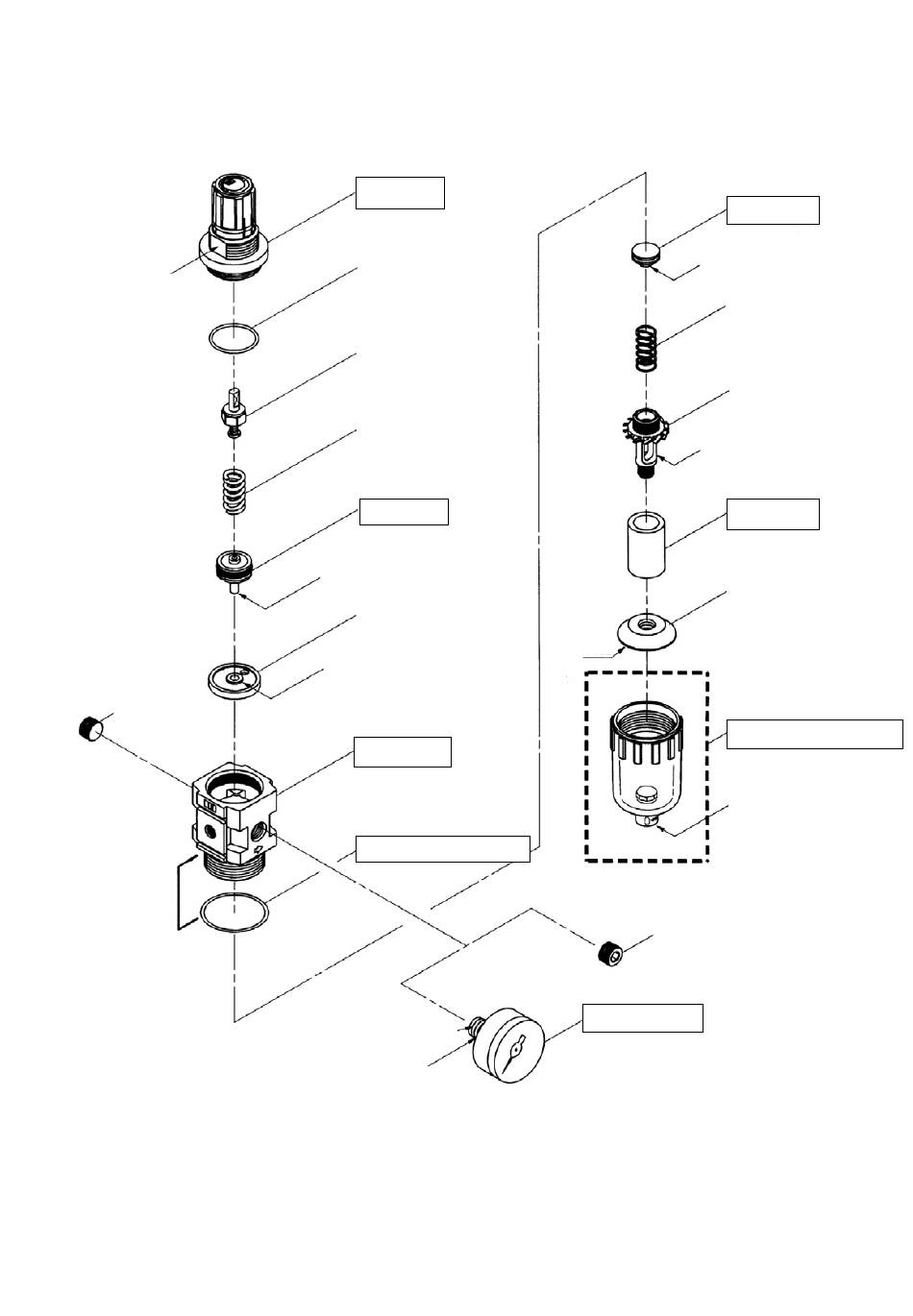

9. EXPLOSIONSZEICHNUNG

1) AW10
(Schlüsselweite)
⑮Stopfen
②Kappe
O-Ring
Einstellschrauben-
Baugruppe
Einstellfeder
⑤Kolben
(Konvex)
Kammer
(Konvex)
①Gehäuse
⑥O-Ring für Behälter
(Schraube)
(Schlüsselweite)
- 19 -
(Konvex)
(Schlüsselansatzfläche)
(konkav)
⑮Stopfen
⑫Manometer
③Ventil
Ventilfeder
Filterelementführung
④Element
Ablenkplatte
⑦Behälter-Baugruppe
Ablassventil
