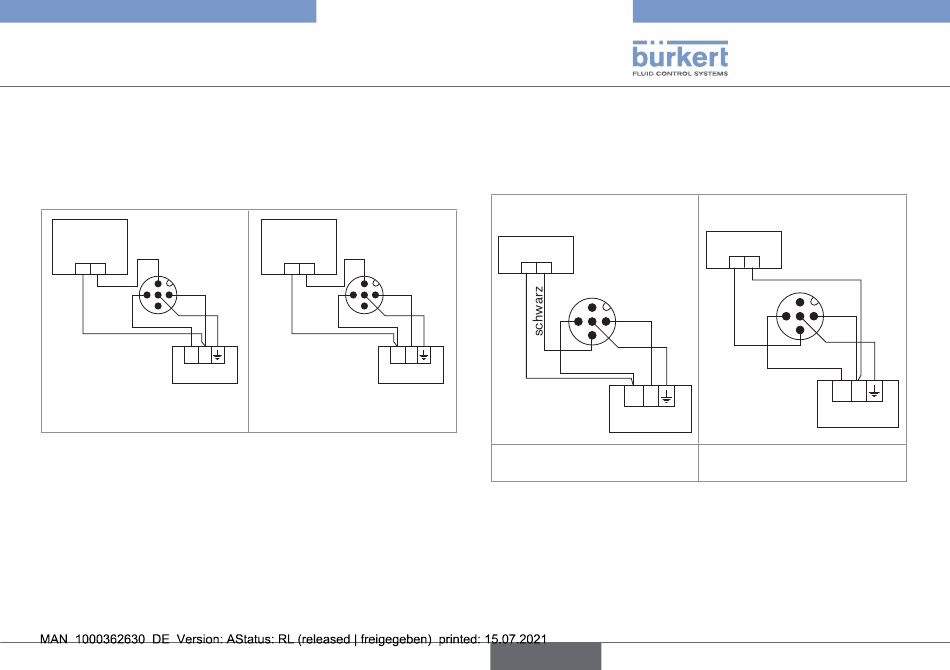

7.3.3. anschluss des Pulsausgangs
Der Pulsausgang kann entweder im NPN-(Grundeinstellung bei
einer Ausführung ohne Stromausgang) oder PNP-(Grundeinstellung
bei einer Ausführung mit Stromausgang) Modus angeschlossen
werden.
Last
weiß
2
braun
5
1
3
grau
4
blau
- +
12-36 VDC
npn-anschluss
Typ 8081
Installation
Last
weiß
2
braun
5
1
3
grau
4
blau
- +
12-36 VDC
pnp-anschluss
7.3.4. anschluss des stromausgangs
allein
Der Stromausgang, wenn vorhanden, kann als Quelle (Grundein-
stellung) oder als Senke (auf Anfrage) angeschlossen werden.
4...20 mA
Eingang
- +
2
braun
5
1
3
grau
4
blau
- +
Versorgung
12-36 VDC
Anschluss als Quelle
(Grundeinstellung)
(*) Ist keine direkte Erdung möglich, schließen Sie einen 100 nF / 50 V-Kon-
densator zwischen dem negativen Anschluss der Versorgungsquelle und
der Erde an.
deutsch
4...20 mA
Eingang
- +
2
braun
5
1
3
4
grau
schwarz
blau
-
(*)
Versorgung
12-36 VDC
Anschluss als Senke
(auf Anfrage)
(*)
+
