Steuerelemente und Anzeigen am Fibre-Channel-RAID-Controller

Der Fibre-Channel-RAID-Controller verfügt, je nach Speichersubsystemmodell, über
12 Anzeigen und mehrere Anschlüsse. In der folgenden Abbildung sind die Anzei-
gen und Anschlüsse am Fibre-Channel-RAID-Controller des DS400-Speicher-
subsystems dargestellt.

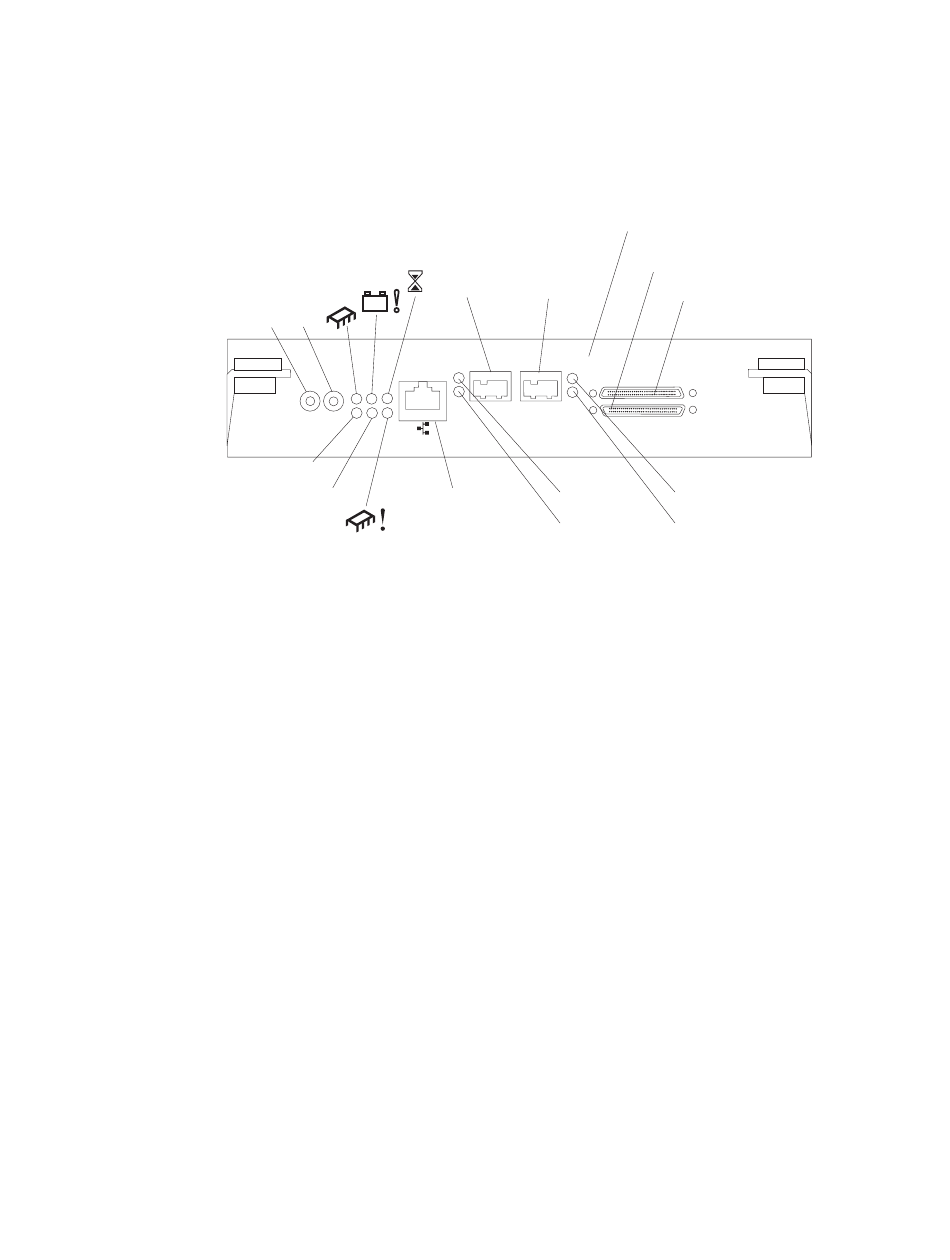

Abbildung 41. Anzeigen und Anschlüsse am Fibre-Channel-RAID-Controller
Serielle Anschlüsse (SP1 und SP2)
Managementanschluss
Anschluss FC1
Anschluss FC0
SCSI-Kanal 4
SCSI-Kanal 3
In der folgenden Tabelle sind die Anzeigen am Fibre-Channel-RAID-Controller auf-
geführt.
50
Hardwareinstallations- und Benutzerhandbuch
+
SP1 SP2
LINK
MGMT
ETH 0
System DIMM!
Managementanschluss
Cache DIMM!
Die seriellen Anschlüsse sind nur für Diagnosezwecke vorgesehen.
Der Managementanschluss ist für ServeRAID Manager-Funktionen vorgese-
hen.
Der Anschluss FC1 dient zur Fibre-Channel-Datenübertragung.
Der Anschluss FC0 dient zur Fibre-Channel-Datenübertragung.
An SCSI-Kanal 4 kann eine IBM EXP400-Speichererweiterungseinheit
angeschlossen werden.
An SCSI-Kanal 3 kann eine IBM EXP400-Speichererweiterungseinheit
angeschlossen werden.
Anschluss
Anschluss
Fc1 Fc0
TX/RX
Data Data
Anzeige 9
Anzeige 10
Fibre-Channel-RAID-Controller
SCSI-Kanal 3
SCSI-Kanal 4
Anzeige 11
Anzeige 12
