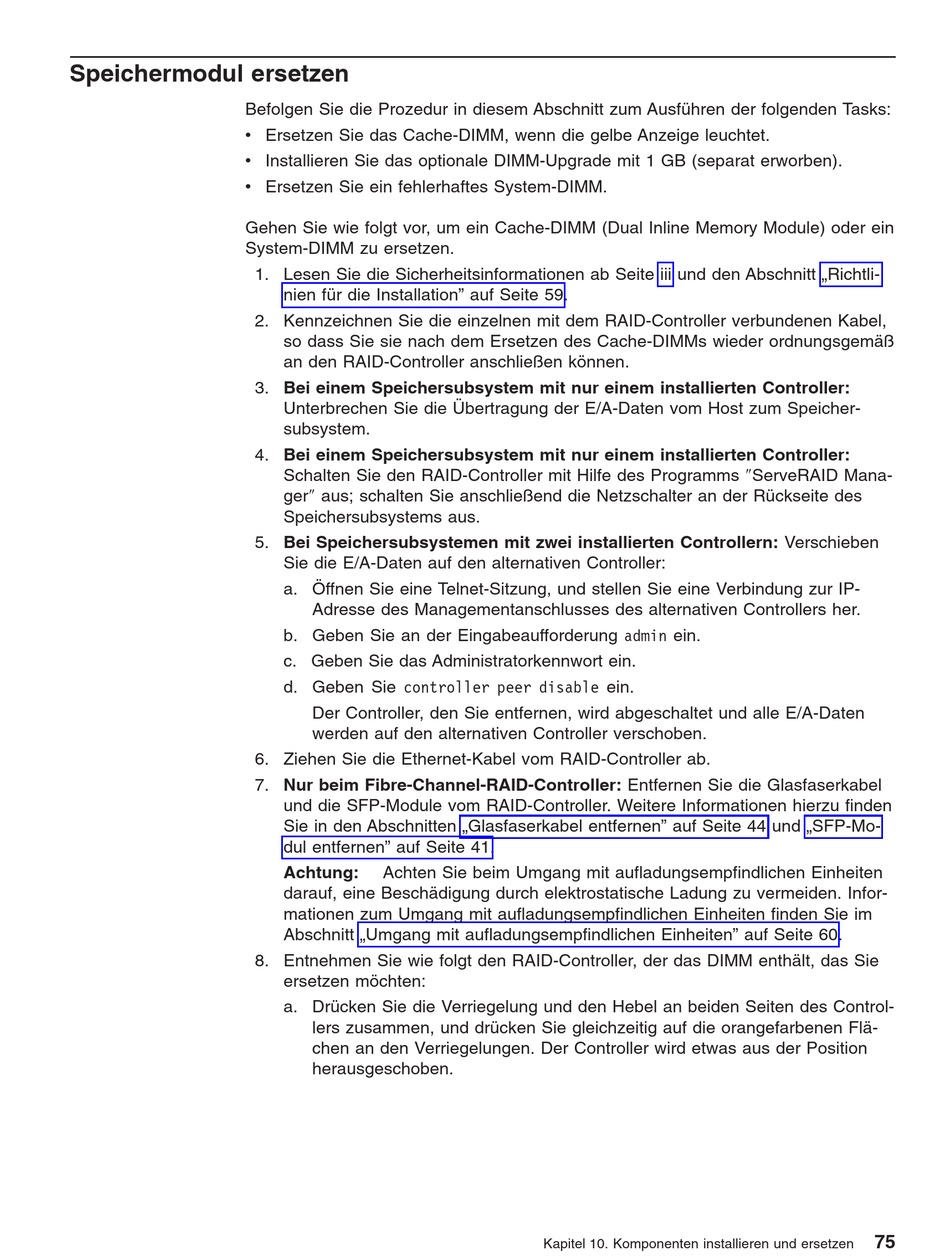

Speichermodul ersetzen

Befolgen Sie die Prozedur in diesem Abschnitt zum Ausführen der folgenden Tasks:
v Ersetzen Sie das Cache-DIMM, wenn die gelbe Anzeige leuchtet.
v Installieren Sie das optionale DIMM-Upgrade mit 1 GB (separat erworben).
v Ersetzen Sie ein fehlerhaftes System-DIMM.
Gehen Sie wie folgt vor, um ein Cache-DIMM (Dual Inline Memory Module) oder ein
System-DIMM zu ersetzen.
1. Lesen Sie die Sicherheitsinformationen ab Seite iii und den Abschnitt „Richtli-
nien für die Installation" auf Seite 59.
2. Kennzeichnen Sie die einzelnen mit dem RAID-Controller verbundenen Kabel,
so dass Sie sie nach dem Ersetzen des Cache-DIMMs wieder ordnungsgemäß
an den RAID-Controller anschließen können.
3. Bei einem Speichersubsystem mit nur einem installierten Controller:
Unterbrechen Sie die Übertragung der E/A-Daten vom Host zum Speicher-
subsystem.
4. Bei einem Speichersubsystem mit nur einem installierten Controller:
Schalten Sie den RAID-Controller mit Hilfe des Programms "ServeRAID Mana-
ger" aus; schalten Sie anschließend die Netzschalter an der Rückseite des
Speichersubsystems aus.
5. Bei Speichersubsystemen mit zwei installierten Controllern: Verschieben
Sie die E/A-Daten auf den alternativen Controller:
a. Öffnen Sie eine Telnet-Sitzung, und stellen Sie eine Verbindung zur IP-
Adresse des Managementanschlusses des alternativen Controllers her.
b. Geben Sie an der Eingabeaufforderung admin ein.
c. Geben Sie das Administratorkennwort ein.
d. Geben Sie controller peer disable ein.
Der Controller, den Sie entfernen, wird abgeschaltet und alle E/A-Daten
werden auf den alternativen Controller verschoben.
6. Ziehen Sie die Ethernet-Kabel vom RAID-Controller ab.
7. Nur beim Fibre-Channel-RAID-Controller: Entfernen Sie die Glasfaserkabel
und die SFP-Module vom RAID-Controller. Weitere Informationen hierzu finden
Sie in den Abschnitten „Glasfaserkabel entfernen" auf Seite 44 und „SFP-Mo-
dul entfernen" auf Seite 41.
Achtung: Achten Sie beim Umgang mit aufladungsempfindlichen Einheiten
darauf, eine Beschädigung durch elektrostatische Ladung zu vermeiden. Infor-
mationen zum Umgang mit aufladungsempfindlichen Einheiten finden Sie im
Abschnitt „Umgang mit aufladungsempfindlichen Einheiten" auf Seite 60.
8. Entnehmen Sie wie folgt den RAID-Controller, der das DIMM enthält, das Sie
ersetzen möchten:
a. Drücken Sie die Verriegelung und den Hebel an beiden Seiten des Control-
lers zusammen, und drücken Sie gleichzeitig auf die orangefarbenen Flä-
chen an den Verriegelungen. Der Controller wird etwas aus der Position
herausgeschoben.
