Konfiguration Mit Mehreren Servern Und Einem Speichersubsystem; Konfiguration Mit Mehreren Servern, Mehreren Switches Und Einem Speichersubsystem - IBM TotalStorage DS300 Hardware-Installationsanleitung

Konfiguration mit mehreren Servern und einem Speichersubsystem

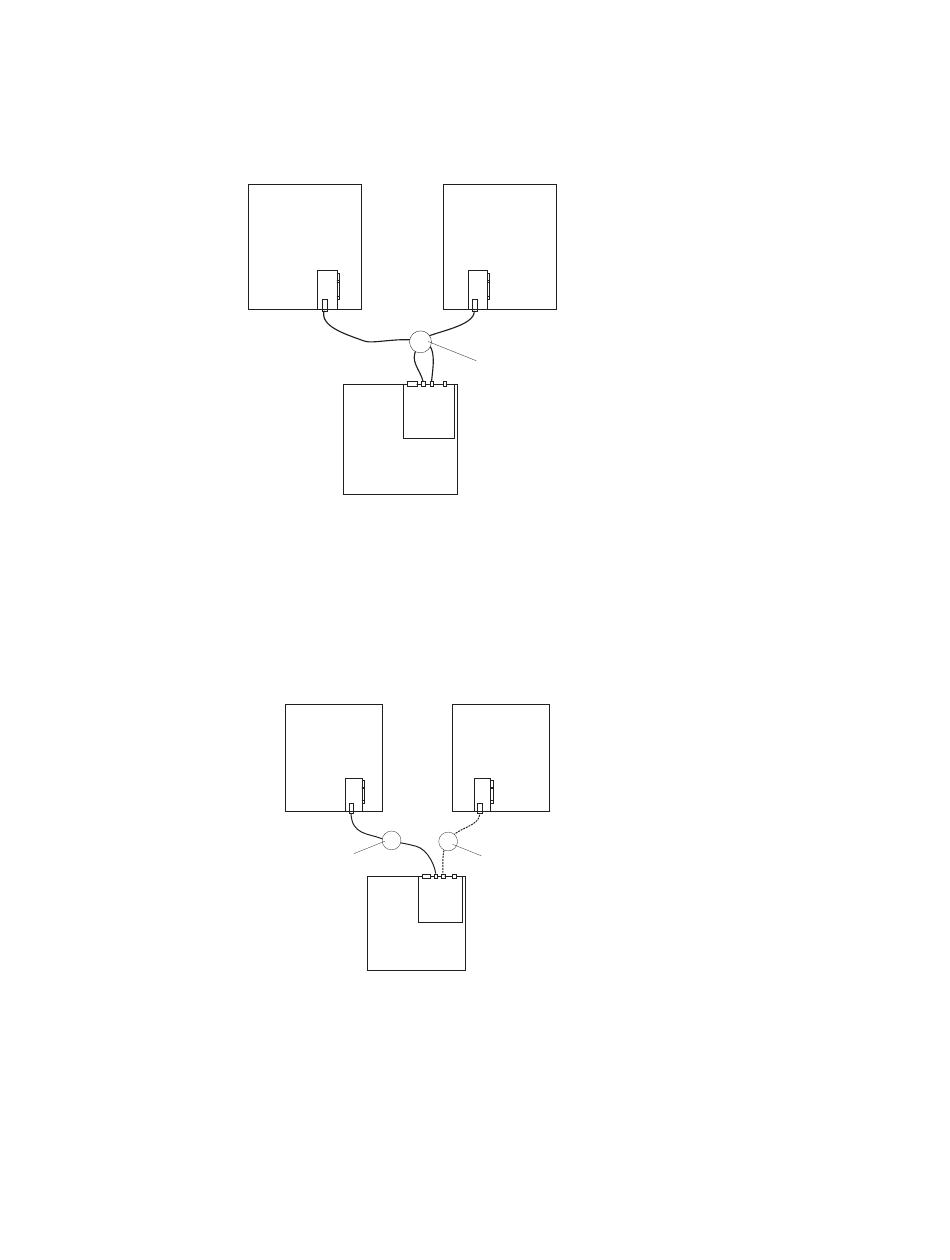

In der folgenden Abbildung ist ein Beispiel für eine Konfiguration mit mehreren Ser-
vern und einem Speichersubsystem dargestellt.
Abbildung 21. Konfiguration mit mehreren Servern und einem Speichersubsystem (DS400)
Konfiguration mit mehreren Servern, mehreren Switches und einem
Speichersubsystem
In der folgenden Abbildung ist ein Beispiel für eine Konfiguration mit mehreren Ser-
vern, mehreren Switches und einem Speichersubsystem dargestellt.
Fibre-Channel-Switch
Abbildung 22. Konfiguration mit mehreren Servern, mehreren Switches und einem
Speichersubsystem (DS400)
Hostsystem
mit einem
Hostadapter
DS400
Hostsystem
mit einem
Hostadapter
DS400
Hostsystem
mit einem
Hostadapter
Fibre-Channel-Switch
Hostsystem
mit einem
Hostadapter
Fibre-Channel-Switch
