SmartLogger1000A
Benutzerhandbuch

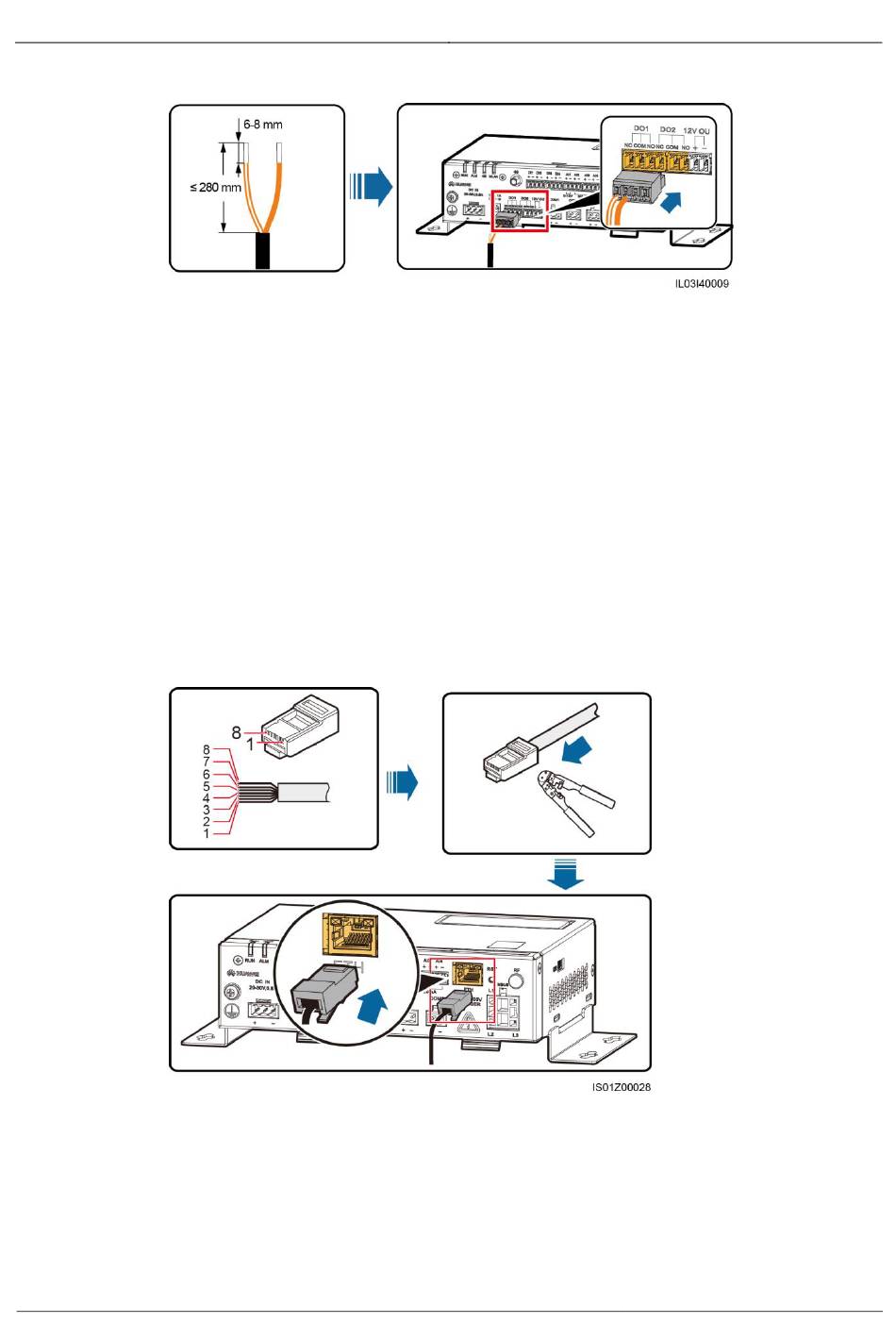

Abbildung 4-10 Anschließ en eines DO-Signalkabels
----Ende
4.8 Anschließen eines Ethernet-Kabels
Kontext
Der SmartLogger kann mit einem Ethernet-Switch, Router oder PC ü ber ein Ethernet-Kabel
verbunden werden.
Vorgehensweise
Schritt 1 Schließ en Sie ein Ethernet-Kabel an.
Abbildung 4-11 Anschließ en eines Ethernet-Kabels
(1) Weiß und orange
(5) Weiß und blau
----Ende
Ausgabe 03 (2019-06-10)
(2) Orange
(6) Grü n
Copyright © Huawei Technologies Co., Ltd.
(3) Weiß und grü n
(7) Weiß und braun
4 Kabelanschlü sse
(4) Blau
(8) Braun
