SmartLogger1000A
Benutzerhandbuch

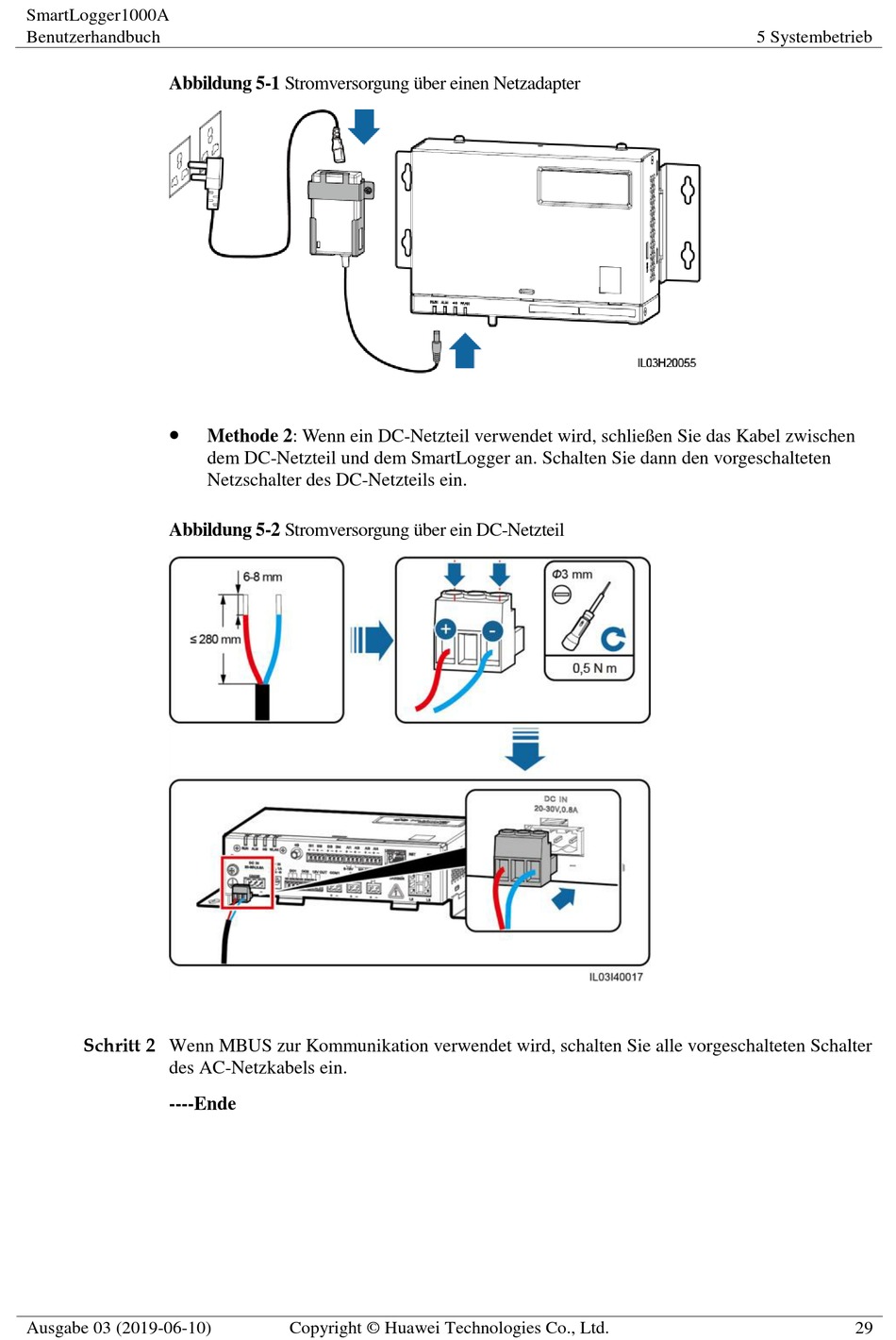

Abbildung 5-1 Stromversorgung ü ber einen Netzadapter

Abbildung 5-2 Stromversorgung ü ber ein DC-Netzteil
Schritt 2 Wenn MBUS zur Kommunikation verwendet wird, schalten Sie alle vorgeschalteten Schalter
des AC-Netzkabels ein.
----Ende
Ausgabe 03 (2019-06-10)
Methode 2: Wenn ein DC-Netzteil verwendet wird, schließ en Sie das Kabel zwischen
dem DC-Netzteil und dem SmartLogger an. Schalten Sie dann den vorgeschalteten
Netzschalter des DC-Netzteils ein.
Copyright © Huawei Technologies Co., Ltd.
5 Systembetrieb
29
