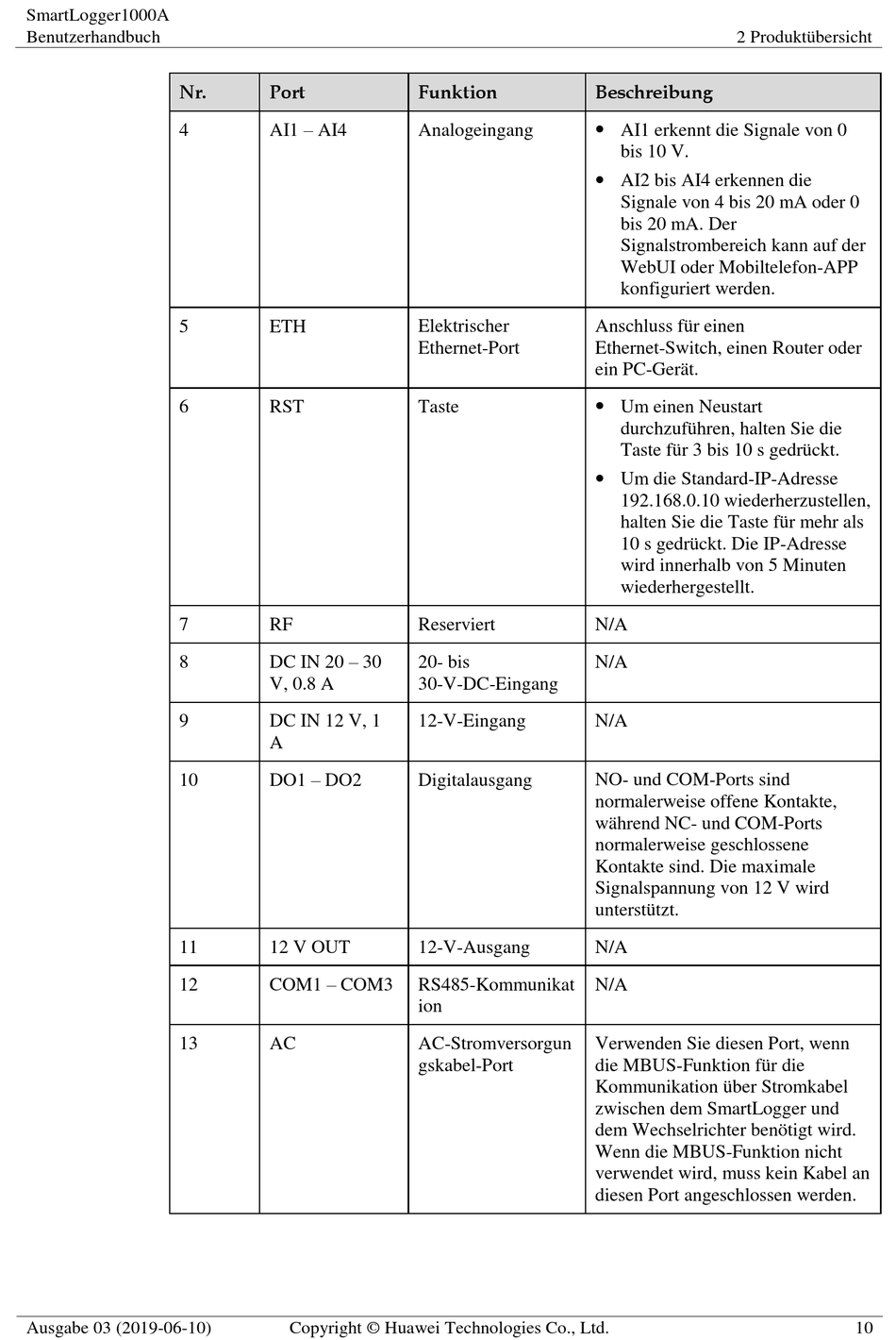

Port Funktion
AI1 – AI4
Analogeingang
ETH Elektrischer
Ethernet-Port
RST Taste
RF Reserviert
DC IN 20 – 30
20- bis
V, 0.8 A 30-V-DC-Eingang
DC IN 12 V, 1 12-V-Eingang
A
DO1 – DO2
Digitalausgang
12 V OUT 12-V-Ausgang
COM1 – COM3
RS485-Kommunikat
ion
AC AC-Stromversorgun
gskabel-Port
Copyright © Huawei Technologies Co., Ltd.
2 Produktü bersicht
Beschreibung
 AI1 erkennt die Signale von 0
bis 10 V.

AI2 bis AI4 erkennen die
Signale von 4 bis 20 mA oder 0
bis 20 mA. Der
Signalstrombereich kann auf der
WebUI oder Mobiltelefon-APP
konfiguriert werden.
Anschluss fü r einen
Ethernet-Switch, einen Router oder
ein PC-Gerä t.
 Um einen Neustart
durchzufü hren, halten Sie die
Taste fü r 3 bis 10 s gedrü ckt.

Um die Standard-IP-Adresse
192.168.0.10 wiederherzustellen,
halten Sie die Taste fü r mehr als
10 s gedrü ckt. Die IP-Adresse
wird innerhalb von 5 Minuten
wiederhergestellt.
N/A
N/A
N/A
NO- und COM-Ports sind
normalerweise offene Kontakte,
wä hrend NC- und COM-Ports
normalerweise geschlossene
Kontakte sind. Die maximale
Signalspannung von 12 V wird
unterstü tzt.
N/A
N/A
Verwenden Sie diesen Port, wenn
die MBUS-Funktion fü r die
Kommunikation ü ber Stromkabel
zwischen dem SmartLogger und
dem Wechselrichter benö tigt wird.
Wenn die MBUS-Funktion nicht
verwendet wird, muss kein Kabel an
diesen Port angeschlossen werden.
