SmartLogger1000A
Benutzerhandbuch
Registerkarte
----Ende

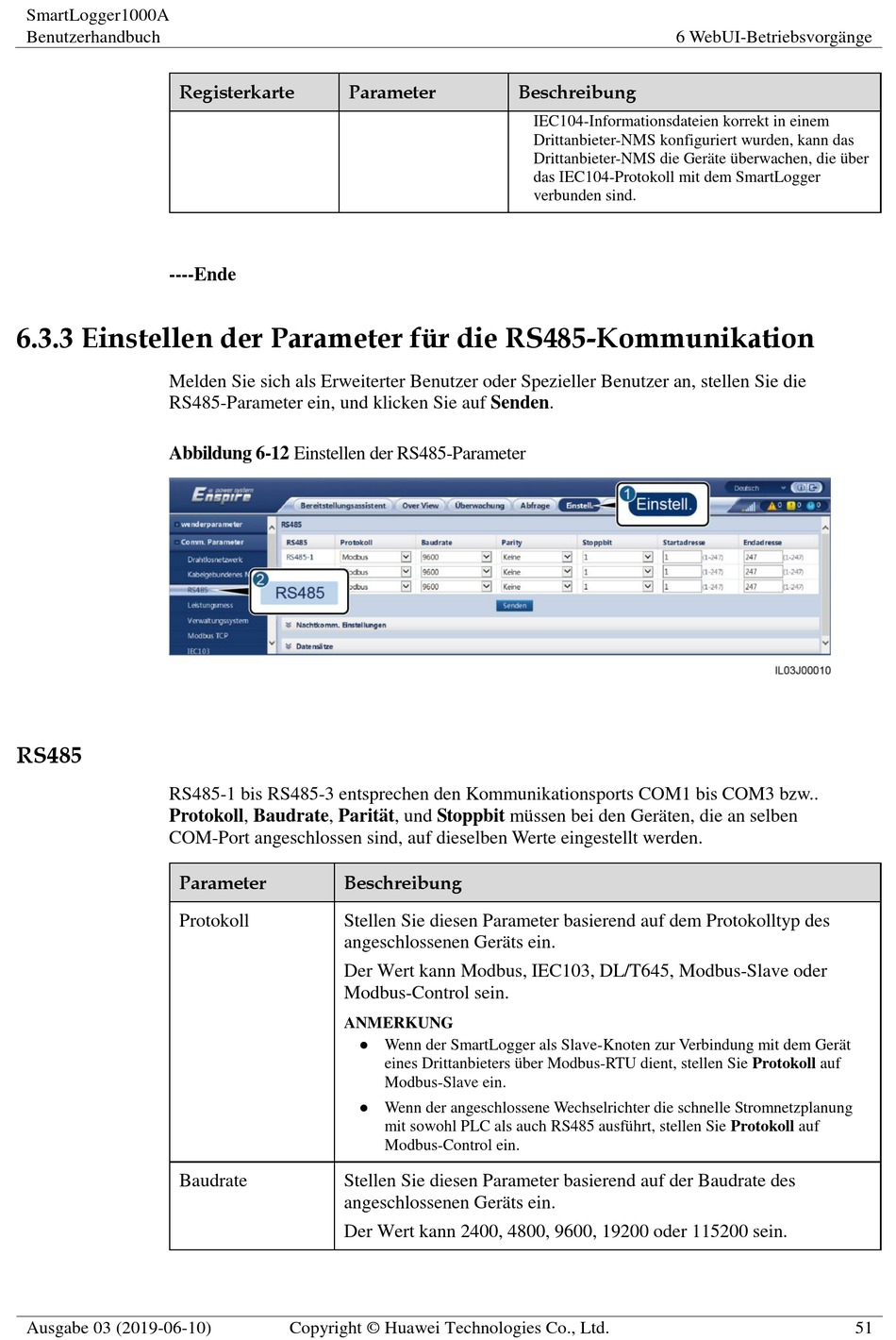

6.3.3 Einstellen der Parameter für die RS485-Kommunikation
Melden Sie sich als Erweiterter Benutzer oder Spezieller Benutzer an, stellen Sie die
RS485-Parameter ein, und klicken Sie auf Senden.
Abbildung 6-12 Einstellen der RS485-Parameter
RS485
RS485-1 bis RS485-3 entsprechen den Kommunikationsports COM1 bis COM3 bzw..
Protokoll, Baudrate, Paritä t, und Stoppbit mü ssen bei den Gerä ten, die an selben
COM-Port angeschlossen sind, auf dieselben Werte eingestellt werden.
Parameter
Protokoll
Baudrate
Ausgabe 03 (2019-06-10)
Parameter
Beschreibung
Stellen Sie diesen Parameter basierend auf dem Protokolltyp des
angeschlossenen Gerä ts ein.
Der Wert kann Modbus, IEC103, DL/T645, Modbus-Slave oder
Modbus-Control sein.
ANMERKUNG

Wenn der SmartLogger als Slave-Knoten zur Verbindung mit dem Gerä t
eines Drittanbieters ü ber Modbus-RTU dient, stellen Sie Protokoll auf
Modbus-Slave ein.
 Wenn der angeschlossene Wechselrichter die schnelle Stromnetzplanung
mit sowohl PLC als auch RS485 ausfü hrt, stellen Sie Protokoll auf
Modbus-Control ein.
Stellen Sie diesen Parameter basierend auf der Baudrate des
angeschlossenen Gerä ts ein.
Der Wert kann 2400, 4800, 9600, 19200 oder 115200 sein.
Copyright © Huawei Technologies Co., Ltd.
6 WebUI-Betriebsvorgä nge
Beschreibung
IEC104-Informationsdateien korrekt in einem
Drittanbieter-NMS konfiguriert wurden, kann das
Drittanbieter-NMS die Gerä te ü berwachen, die ü ber
das IEC104-Protokoll mit dem SmartLogger
verbunden sind.
51
