SmartLogger1000A
Benutzerhandbuch

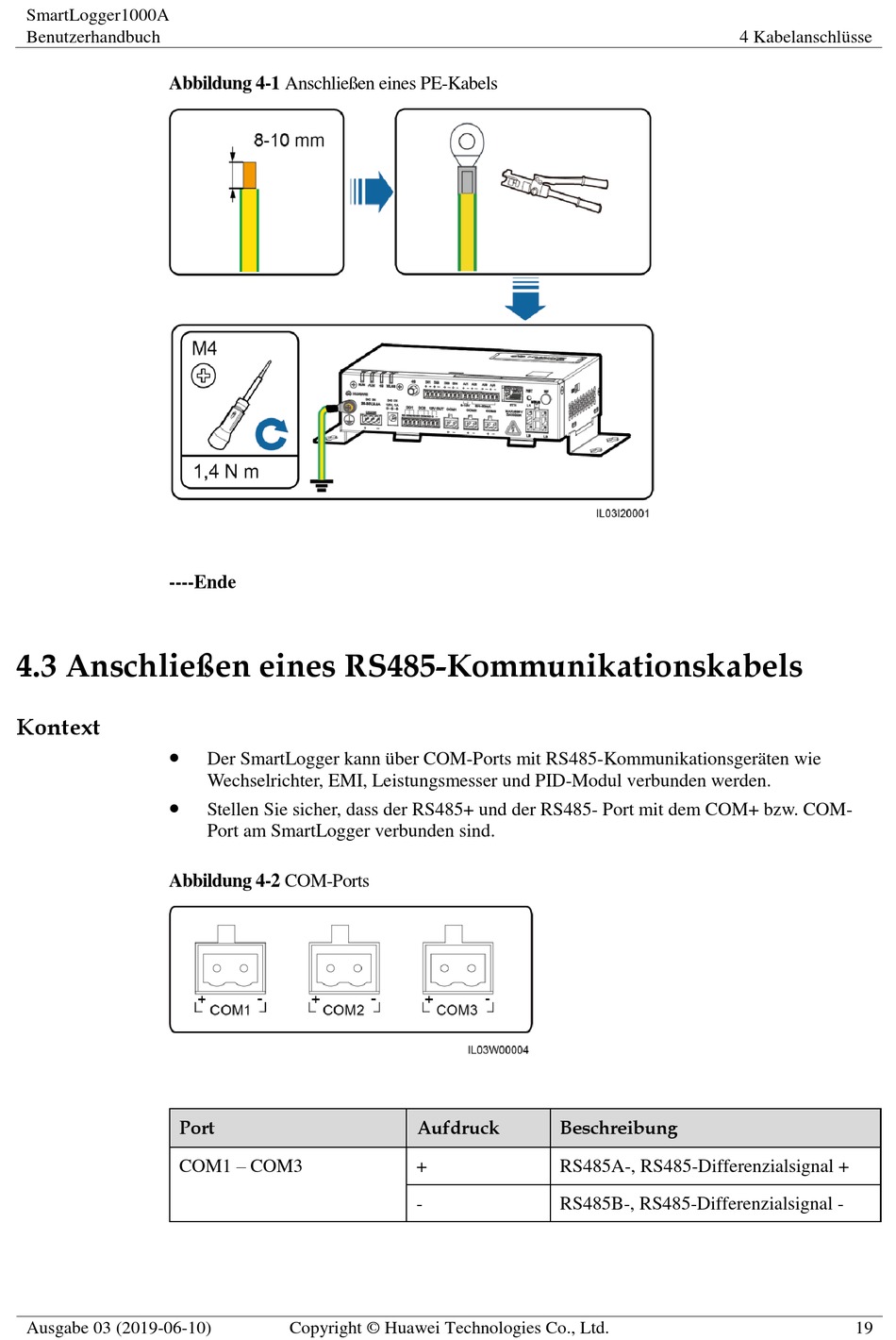

Abbildung 4-1 Anschließ en eines PE-Kabels
----Ende
4.3 Anschließen eines RS485-Kommunikationskabels
Kontext


Abbildung 4-2 COM-Ports
Port
COM1 – COM3
Ausgabe 03 (2019-06-10)
Der SmartLogger kann ü ber COM-Ports mit RS485-Kommunikationsgerä ten wie
Wechselrichter, EMI, Leistungsmesser und PID-Modul verbunden werden.
Stellen Sie sicher, dass der RS485+ und der RS485- Port mit dem COM+ bzw. COM-
Port am SmartLogger verbunden sind.
Copyright © Huawei Technologies Co., Ltd.
Aufdruck Beschreibung
+ RS485A-, RS485-Differenzialsignal +
- RS485B-, RS485-Differenzialsignal -
4 Kabelanschlü sse
19
