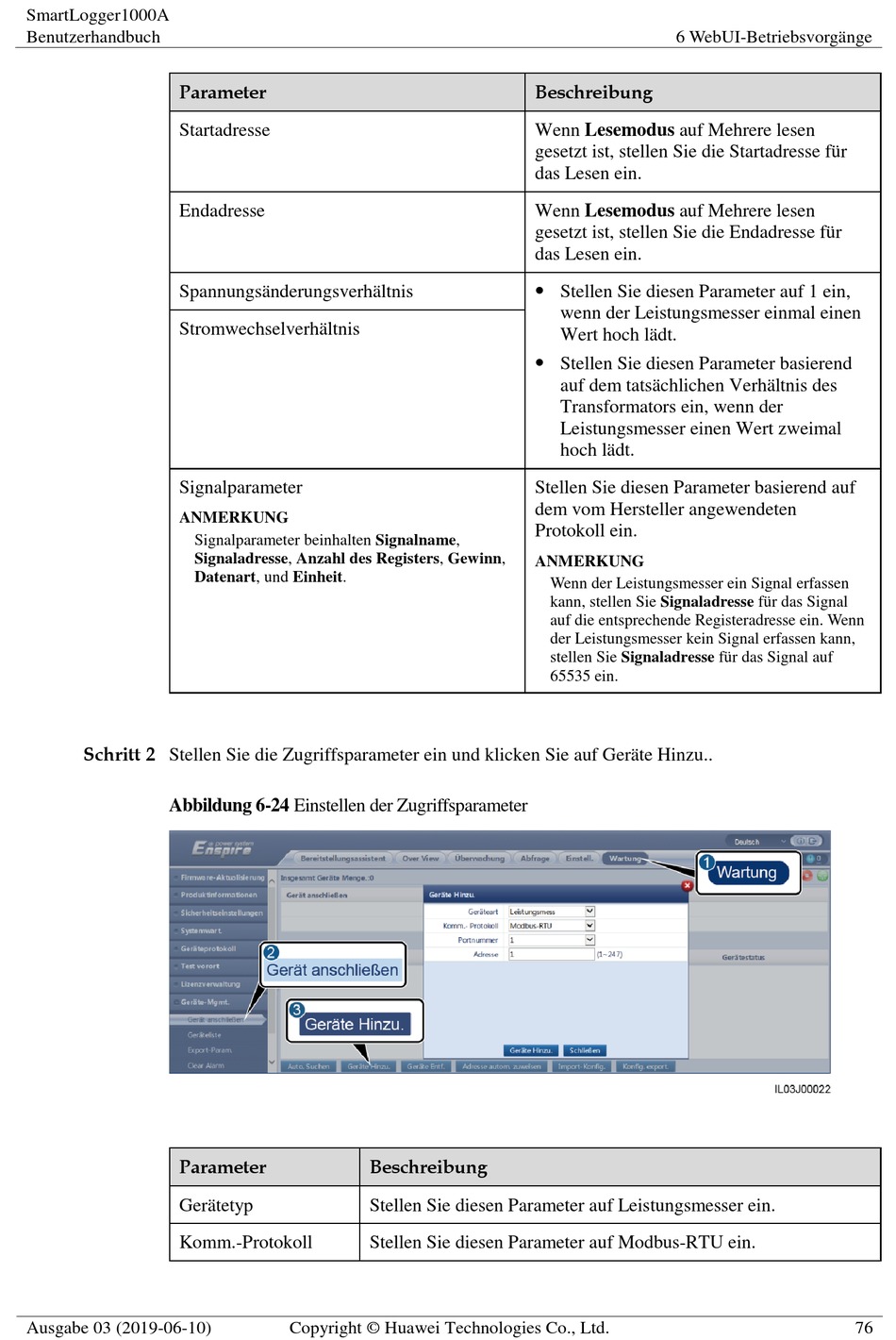

Huawei SmartLogger1000A Benutzerhandbuch Seite 83

SmartLogger1000A
Benutzerhandbuch
Parameter
Startadresse
Endadresse
Spannungsä nderungsverhä ltnis
Stromwechselverhä ltnis
Signalparameter
ANMERKUNG
Signalparameter beinhalten Signalname,
Signaladresse, Anzahl des Registers, Gewinn,
Datenart, und Einheit.
Schritt 2 Stellen Sie die Zugriffsparameter ein und klicken Sie auf Gerä te Hinzu..
Abbildung 6-24 Einstellen der Zugriffsparameter
Parameter
Gerä tetyp
Komm.-Protokoll
Ausgabe 03 (2019-06-10)
Beschreibung
Stellen Sie diesen Parameter auf Leistungsmesser ein.
Stellen Sie diesen Parameter auf Modbus-RTU ein.
Copyright © Huawei Technologies Co., Ltd.
6 WebUI-Betriebsvorgä nge
Beschreibung
Wenn Lesemodus auf Mehrere lesen
gesetzt ist, stellen Sie die Startadresse fü r
das Lesen ein.
Wenn Lesemodus auf Mehrere lesen
gesetzt ist, stellen Sie die Endadresse fü r
das Lesen ein.
 Stellen Sie diesen Parameter auf 1 ein,
wenn der Leistungsmesser einmal einen
Wert hoch lä dt.
 Stellen Sie diesen Parameter basierend
auf dem tatsä chlichen Verhä ltnis des
Transformators ein, wenn der
Leistungsmesser einen Wert zweimal
hoch lä dt.
Stellen Sie diesen Parameter basierend auf
dem vom Hersteller angewendeten
Protokoll ein.
ANMERKUNG
Wenn der Leistungsmesser ein Signal erfassen
kann, stellen Sie Signaladresse fü r das Signal
auf die entsprechende Registeradresse ein. Wenn
der Leistungsmesser kein Signal erfassen kann,
stellen Sie Signaladresse fü r das Signal auf
65535 ein.
76
