SmartLogger1000A
Benutzerhandbuch

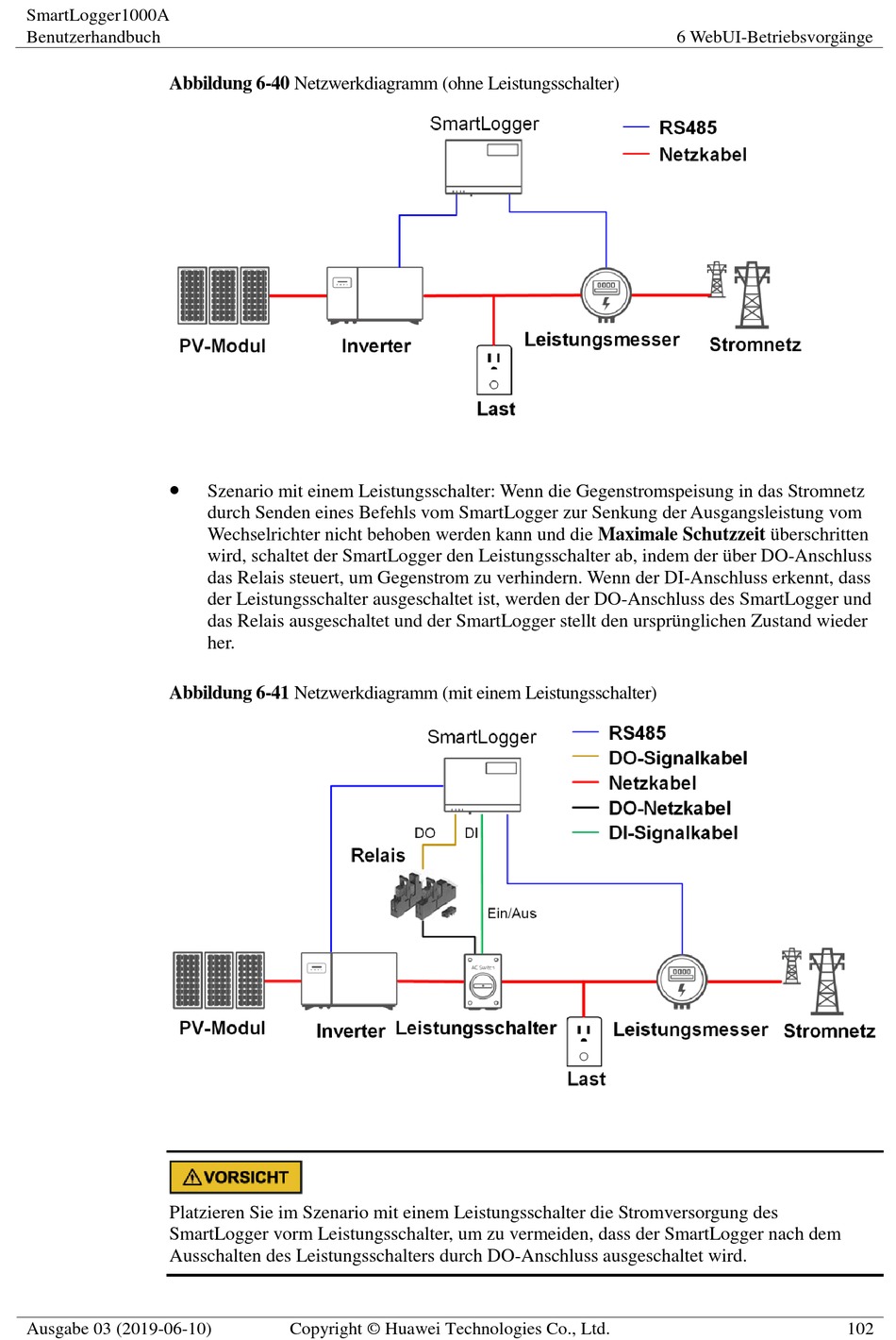

Abbildung 6-40 Netzwerkdiagramm (ohne Leistungsschalter)

Abbildung 6-41 Netzwerkdiagramm (mit einem Leistungsschalter)
Platzieren Sie im Szenario mit einem Leistungsschalter die Stromversorgung des
SmartLogger vorm Leistungsschalter, um zu vermeiden, dass der SmartLogger nach dem
Ausschalten des Leistungsschalters durch DO-Anschluss ausgeschaltet wird.
Ausgabe 03 (2019-06-10)
Szenario mit einem Leistungsschalter: Wenn die Gegenstromspeisung in das Stromnetz
durch Senden eines Befehls vom SmartLogger zur Senkung der Ausgangsleistung vom
Wechselrichter nicht behoben werden kann und die Maximale Schutzzeit ü berschritten
wird, schaltet der SmartLogger den Leistungsschalter ab, indem der ü ber DO-Anschluss
das Relais steuert, um Gegenstrom zu verhindern. Wenn der DI-Anschluss erkennt, dass
der Leistungsschalter ausgeschaltet ist, werden der DO-Anschluss des SmartLogger und
das Relais ausgeschaltet und der SmartLogger stellt den ursprü nglichen Zustand wieder
her.
