4.6 Anschließen eines DI-Signalkabels
Kontext
Der SmartLogger kann DI-Signale von Stromnetzplanungen und Alarmen ü ber DI-Anschlü sse
empfangen. Es kann nur passive Trockenkontaktsignale empfangen werden. Es wird
empfohlen, dass die Übertragungsstrecke von DI-Signalen nicht mehr als 10 m ist.
Vorgehensweise
Schritt 1 Schließ en Sie ein DI-Signalkabel an.

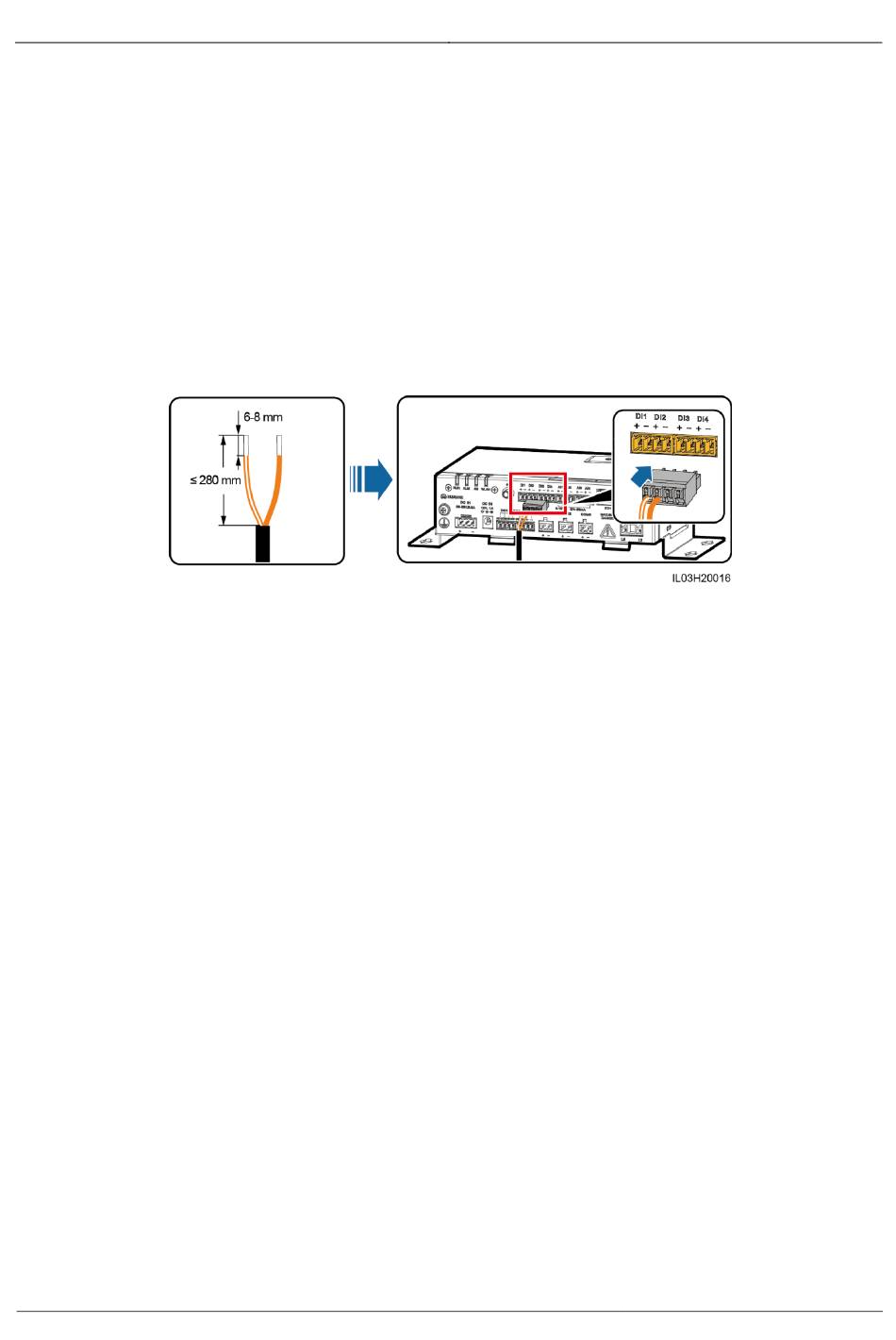

Abbildung 4-9 Anschließ en eines DI-Signalkabels
----Ende
4.7 Anschließen eines DO-Signalkabels
Kontext
Der DO-Anschluss unterstü tzt maximal 12-V-Signalspannung. NC- und COM-Ports sind
normalerweise geschlossene Kontakte, wä hrend NO- und COM-Ports normalerweise offene
Kontakte sind. Es wird empfohlen, dass die Übertragungsstrecke von DO-Signalen nicht mehr
als 10 m ist.
Vorgehensweise
Schritt 1 Schließ en Sie ein DO-Signalkabel an.
