Bedeutung; Beschreibung; Überblick; Netzwerkanwendung - Huawei Smartlogger1000A Benutzerhandbuch

SmartLogger1000A
Benutzerhandbuch
Nr.

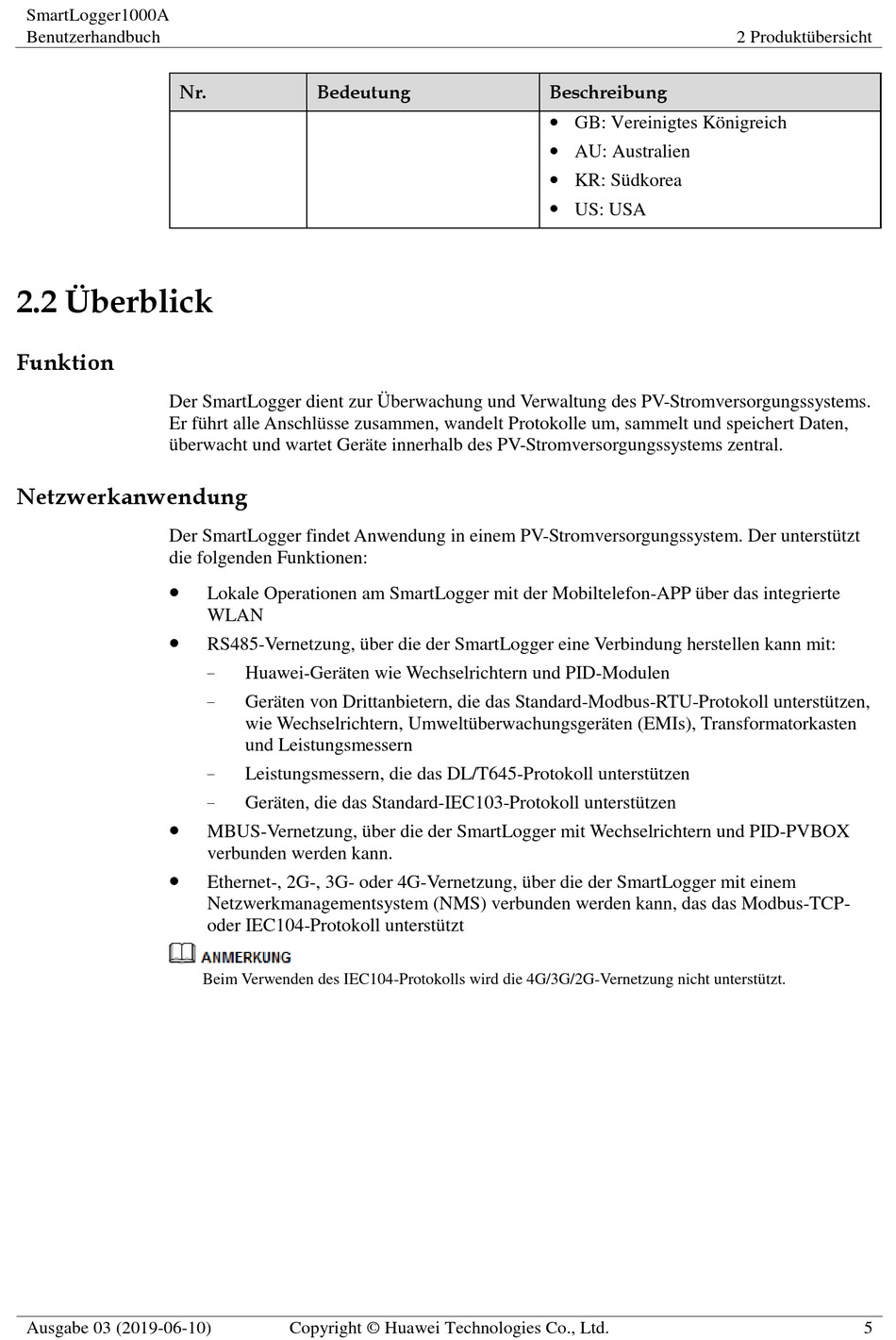

2.2 Überblick
Funktion
Der SmartLogger dient zur Überwachung und Verwaltung des PV-Stromversorgungssystems.
Er fü hrt alle Anschlü sse zusammen, wandelt Protokolle um, sammelt und speichert Daten,
ü berwacht und wartet Gerä te innerhalb des PV-Stromversorgungssystems zentral.

Netzwerkanwendung

Der SmartLogger findet Anwendung in einem PV-Stromversorgungssystem. Der unterstü tzt
die folgenden Funktionen:




Ausgabe 03 (2019-06-10)

Bedeutung

Lokale Operationen am SmartLogger mit der Mobiltelefon-APP ü ber das integrierte
WLAN
RS485-Vernetzung, ü ber die der SmartLogger eine Verbindung herstellen kann mit:
− Huawei-Gerä ten wie Wechselrichtern und PID-Modulen
− Gerä ten von Drittanbietern, die das Standard-Modbus-RTU-Protokoll unterstü tzen,
wie Wechselrichtern, Umweltü berwachungsgerä ten (EMIs), Transformatorkasten
und Leistungsmessern
− Leistungsmessern, die das DL/T645-Protokoll unterstü tzen
− Gerä ten, die das Standard-IEC103-Protokoll unterstü tzen
MBUS-Vernetzung, ü ber die der SmartLogger mit Wechselrichtern und PID-PVBOX
verbunden werden kann.
Ethernet-, 2G-, 3G- oder 4G-Vernetzung, ü ber die der SmartLogger mit einem
Netzwerkmanagementsystem (NMS) verbunden werden kann, das das Modbus-TCP-
oder IEC104-Protokoll unterstü tzt
Beim Verwenden des IEC104-Protokolls wird die 4G/3G/2G-Vernetzung nicht unterstü tzt.
Copyright © Huawei Technologies Co., Ltd.

Beschreibung

 GB: Vereinigtes Kö nigreich
 AU: Australien

KR: Sü dkorea
 US: USA
2 Produktü bersicht
5
