SmartLogger1000A
Benutzerhandbuch

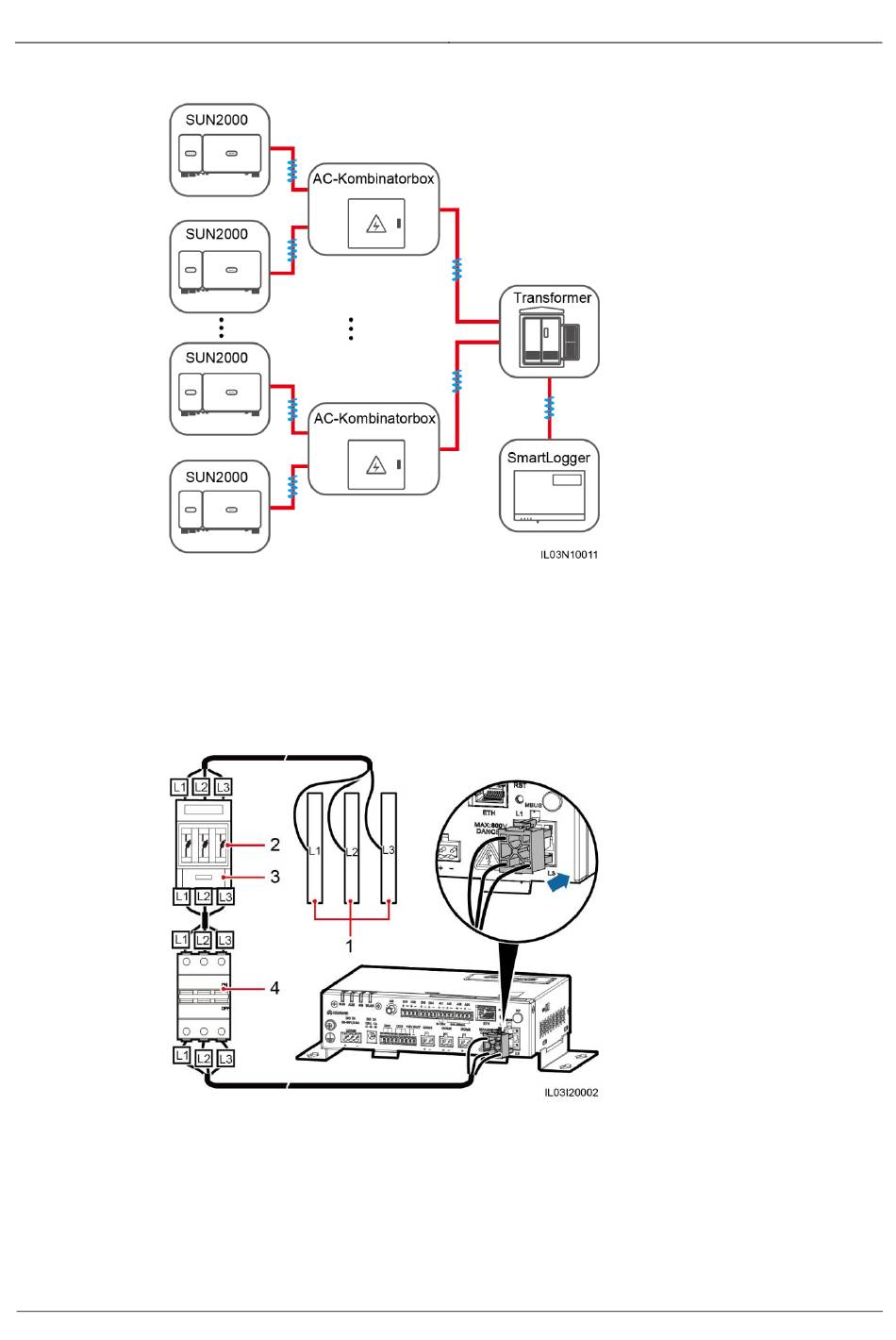

Abbildung 4-5 MBUS-Netzwerk
Vorgehensweise
Schritt 1 Schließ en Sie ein AC-Netzkabel an.
Abbildung 4-6 Anschließ en eines AC-Netzkabels
(1) Busschienen L1, L2 und L3 von
Transformatorkasten
----Ende
Ausgabe 03 (2019-06-10) Copyright © Huawei Technologies Co., Ltd.
(2) (3)
Sicherung Messersicherungsschalter
4 Kabelanschlü sse
(4)
MCB
