SmartLogger1000A
Benutzerhandbuch

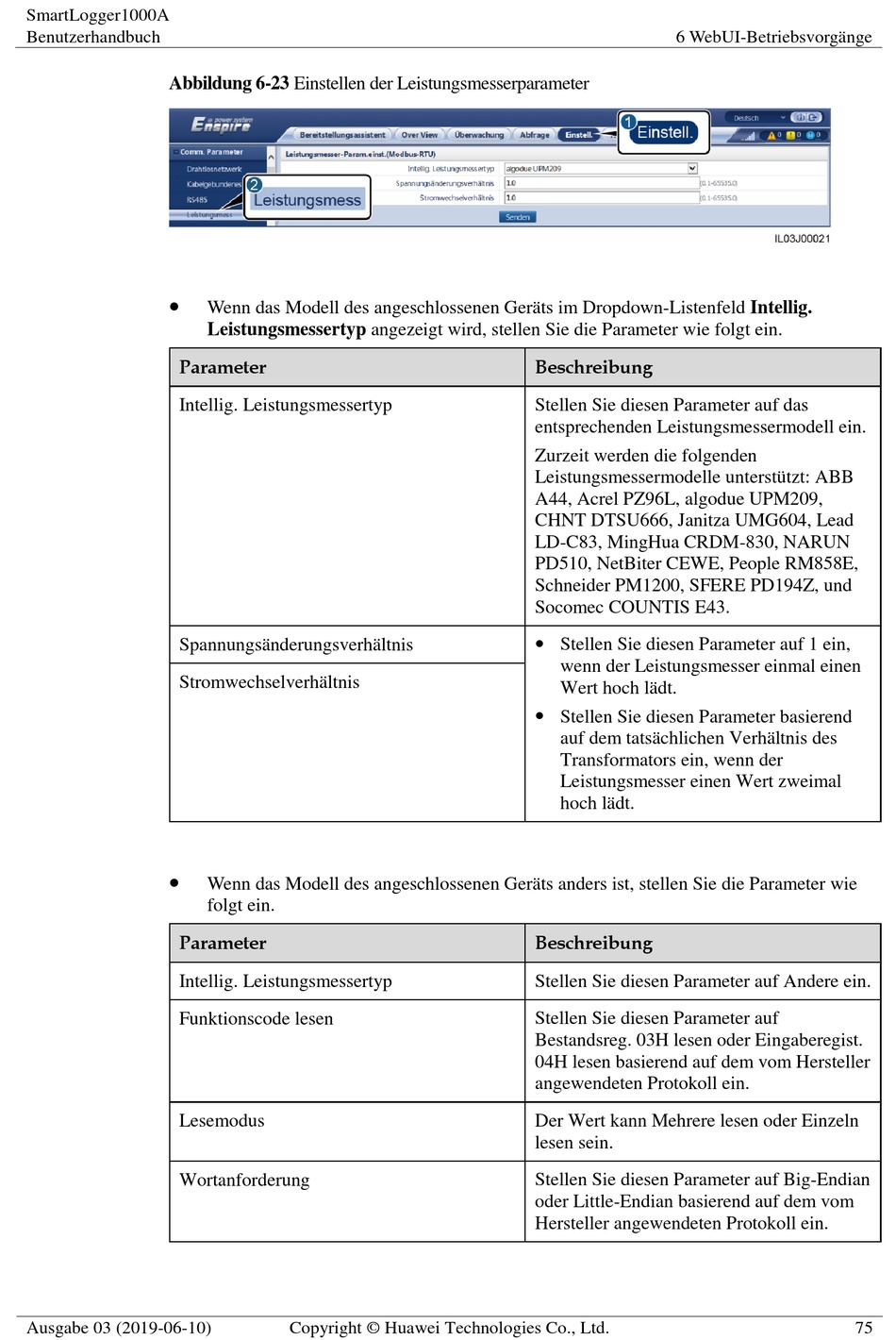

Abbildung 6-23 Einstellen der Leistungsmesserparameter

Parameter
Intellig. Leistungsmessertyp
Spannungsä nderungsverhä ltnis
Stromwechselverhä ltnis

Parameter
Intellig. Leistungsmessertyp
Funktionscode lesen
Lesemodus
Wortanforderung
Ausgabe 03 (2019-06-10)
Wenn das Modell des angeschlossenen Gerä ts im Dropdown-Listenfeld Intellig.
Leistungsmessertyp angezeigt wird, stellen Sie die Parameter wie folgt ein.
Wenn das Modell des angeschlossenen Gerä ts anders ist, stellen Sie die Parameter wie
folgt ein.
Copyright © Huawei Technologies Co., Ltd.
6 WebUI-Betriebsvorgä nge
Beschreibung
Stellen Sie diesen Parameter auf das
entsprechenden Leistungsmessermodell ein.
Zurzeit werden die folgenden
Leistungsmessermodelle unterstü tzt: ABB
A44, Acrel PZ96L, algodue UPM209,
CHNT DTSU666, Janitza UMG604, Lead
LD-C83, MingHua CRDM-830, NARUN
PD510, NetBiter CEWE, People RM858E,
Schneider PM1200, SFERE PD194Z, und
Socomec COUNTIS E43.
 Stellen Sie diesen Parameter auf 1 ein,
wenn der Leistungsmesser einmal einen
Wert hoch lä dt.
 Stellen Sie diesen Parameter basierend
auf dem tatsä chlichen Verhä ltnis des
Transformators ein, wenn der
Leistungsmesser einen Wert zweimal
hoch lä dt.
Beschreibung
Stellen Sie diesen Parameter auf Andere ein.
Stellen Sie diesen Parameter auf
Bestandsreg. 03H lesen oder Eingaberegist.
04H lesen basierend auf dem vom Hersteller
angewendeten Protokoll ein.
Der Wert kann Mehrere lesen oder Einzeln
lesen sein.
Stellen Sie diesen Parameter auf Big-Endian
oder Little-Endian basierend auf dem vom
Hersteller angewendeten Protokoll ein.
75
