9.6
Ein–/Ausbau der Durchfluss–Messsensoren W
Der aktive Teil des Durchflussmesssensors W kann ohne Prozessunterbruch ausgetauscht werden.
1.
Sensorstecker (1) vom Sensorhals (2) losschrauben und herausziehen.
2.
Sensorhals (2) von Sensorhalterung (5) losschrauben. Beachten Sie, dass bei diesem Vorgang
mit einem gewissen Widerstand gerechnet werden muss.
Hinweis!
Bei diesen Demontage– und anschliessenden Montagearbeiten ist die Sensorhalterung (5) mit
einem Schraubenschlüssel (SW 36) zu fixieren! Die Sensorhalterung (5) und der Sensorstutzen (6)
sind aus Sicherheitsgründen durch ein Linksgewinde miteinander verschraubt.
1.
Sensorhals herausziehen.
2.
Sensorelement (4) aus der Sensorhalterung (5) herausziehen und gegen ein Neues austau-
schen.
3.
Kontrollieren Sie, ob der O–Ring (3) intakt ist, gegebenenfalls gegen einen Neuen austauschen.
4.
Zusammenbau in umgekehrter Reihenfolge.
Warnung!
Unfallgefahr! Sensorhalterung (5) während des Betriebs nicht aus Sensorstutzen (6) des Messrohrs
Prosonic Flow C herausschrauben, da sonst die Gefahr von austretendem Messstoff besteht!
1

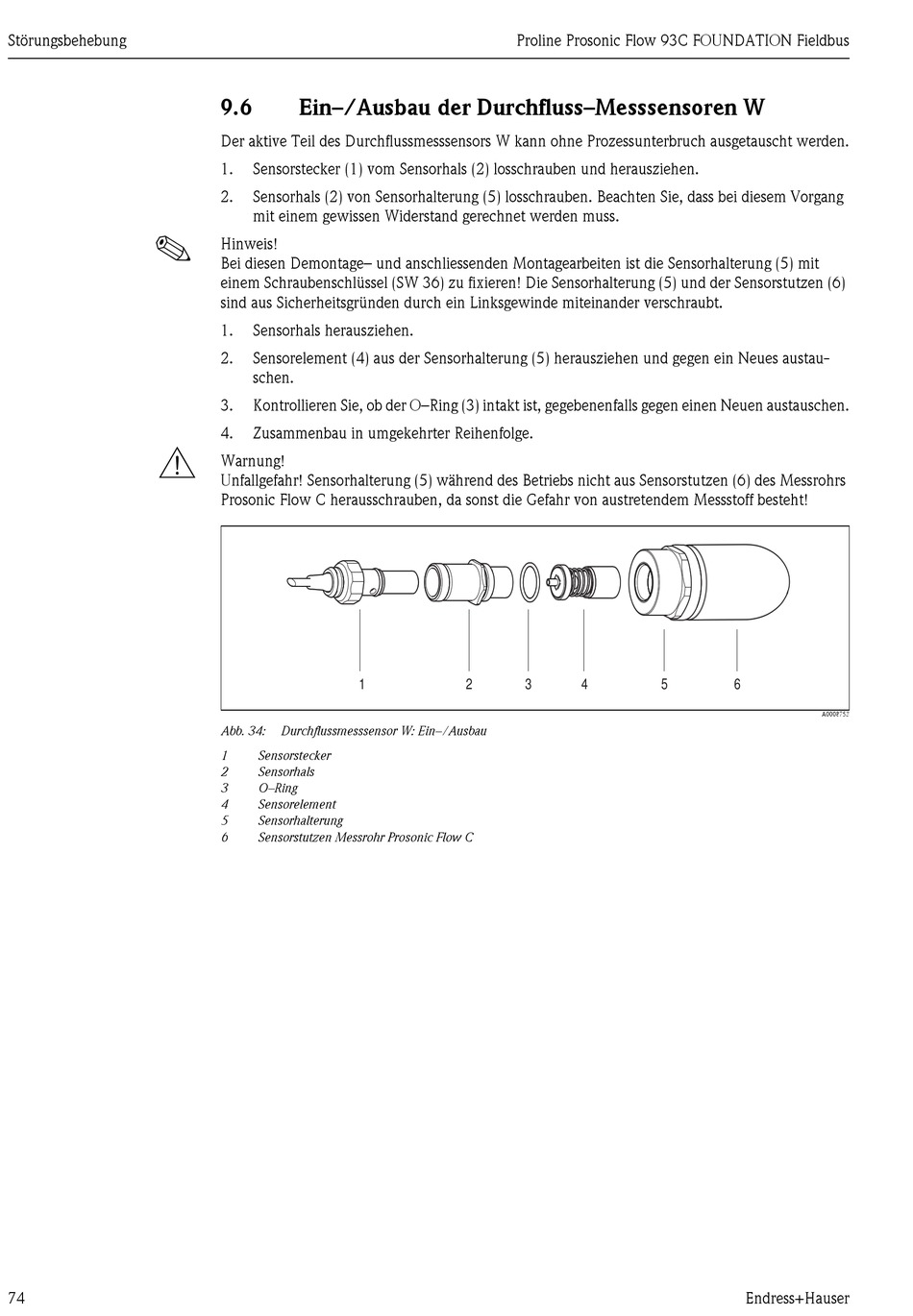

Abb. 34:
Durchflussmesssensor W: Ein–/Ausbau
1
Sensorstecker
2
Sensorhals
3
O–Ring
4
Sensorelement
5
Sensorhalterung
6
Sensorstutzen Messrohr Prosonic Flow C
Proline Prosonic Flow 93C FOUNDATION Fieldbus
2
3
4
5
6
A0008753
Endress+Hauser
