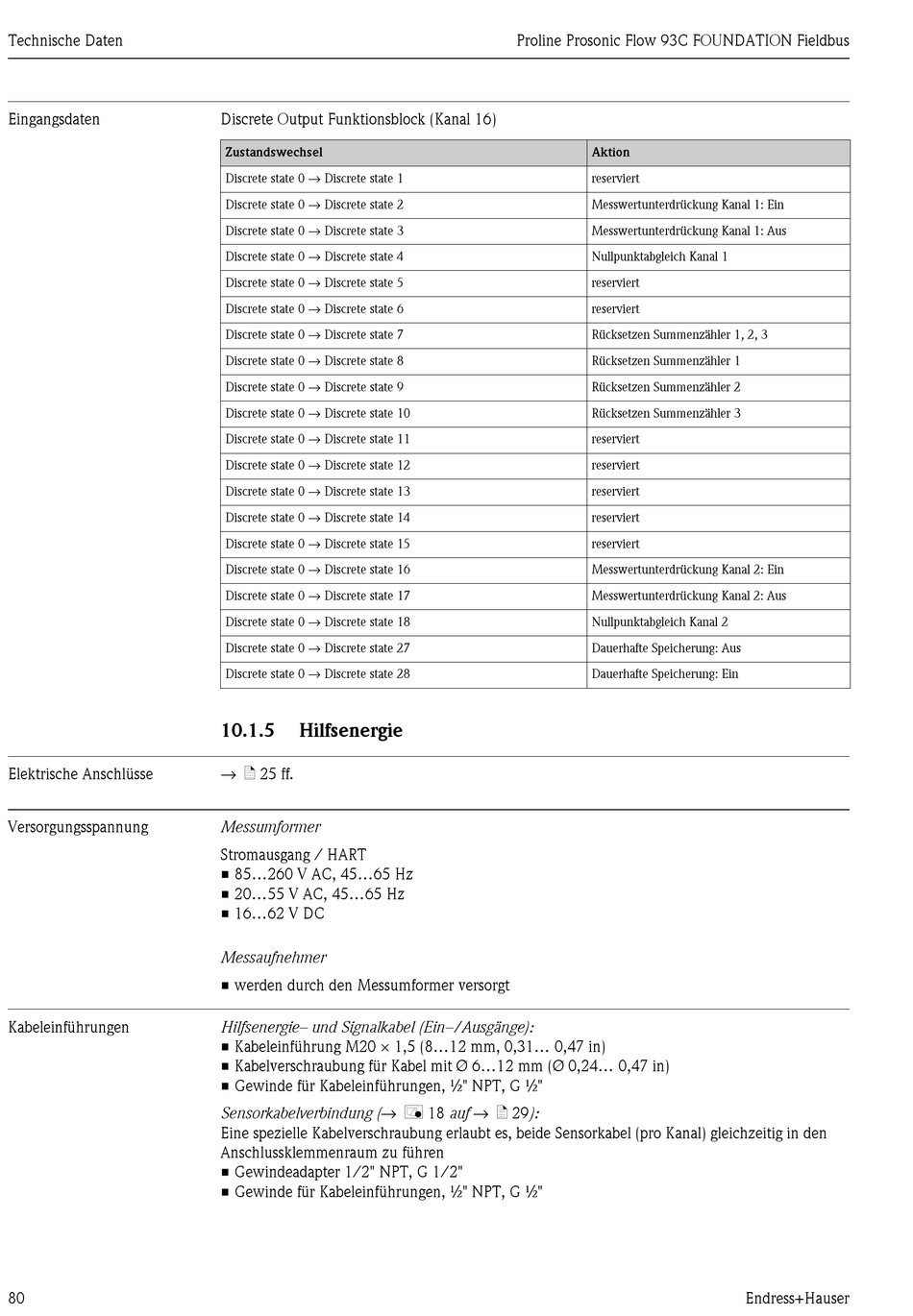

Endress+Hauser Proline Prosonic Flow 93C FOUNDATION Fieldbus Betriebsanleitung Seite 80

Technische Daten
Eingangsdaten
Elektrische Anschlüsse
Versorgungsspannung
Kabeleinführungen
80
Discrete Output Funktionsblock (Kanal 16)
Zustandswechsel
Discrete state 0 → Discrete state 1
Discrete state 0 → Discrete state 2
Discrete state 0 → Discrete state 3
Discrete state 0 → Discrete state 4
Discrete state 0 → Discrete state 5
Discrete state 0 → Discrete state 6
Discrete state 0 → Discrete state 7
Discrete state 0 → Discrete state 8
Discrete state 0 → Discrete state 9
Discrete state 0 → Discrete state 10
Discrete state 0 → Discrete state 11
Discrete state 0 → Discrete state 12
Discrete state 0 → Discrete state 13
Discrete state 0 → Discrete state 14
Discrete state 0 → Discrete state 15
Discrete state 0 → Discrete state 16
Discrete state 0 → Discrete state 17
Discrete state 0 → Discrete state 18
Discrete state 0 → Discrete state 27
Discrete state 0 → Discrete state 28
10.1.5 Hilfsenergie
→ ä 25 ff.
Messumformer
Stromausgang / HART
• 85...260 V AC, 45...65 Hz
• 20...55 V AC, 45...65 Hz
• 16...62 V DC
Messaufnehmer
• werden durch den Messumformer versorgt
Hilfsenergie– und Signalkabel (Ein–/Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm, 0,31... 0,47 in)
• Kabelverschraubung für Kabel mit Ø 6...12 mm (Ø 0,24... 0,47 in)
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Sensorkabelverbindung (→ å 18 auf → ä 29):
Eine spezielle Kabelverschraubung erlaubt es, beide Sensorkabel (pro Kanal) gleichzeitig in den
Anschlussklemmenraum zu führen
• Gewindeadapter 1/2" NPT, G 1/2"
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Proline Prosonic Flow 93C FOUNDATION Fieldbus
Aktion
reserviert
Messwertunterdrückung Kanal 1: Ein
Messwertunterdrückung Kanal 1: Aus
Nullpunktabgleich Kanal 1
reserviert
reserviert
Rücksetzen Summenzähler 1, 2, 3
Rücksetzen Summenzähler 1
Rücksetzen Summenzähler 2
Rücksetzen Summenzähler 3
reserviert
reserviert
reserviert
reserviert
reserviert
Messwertunterdrückung Kanal 2: Ein
Messwertunterdrückung Kanal 2: Aus
Nullpunktabgleich Kanal 2
Dauerhafte Speicherung: Aus
Dauerhafte Speicherung: Ein
