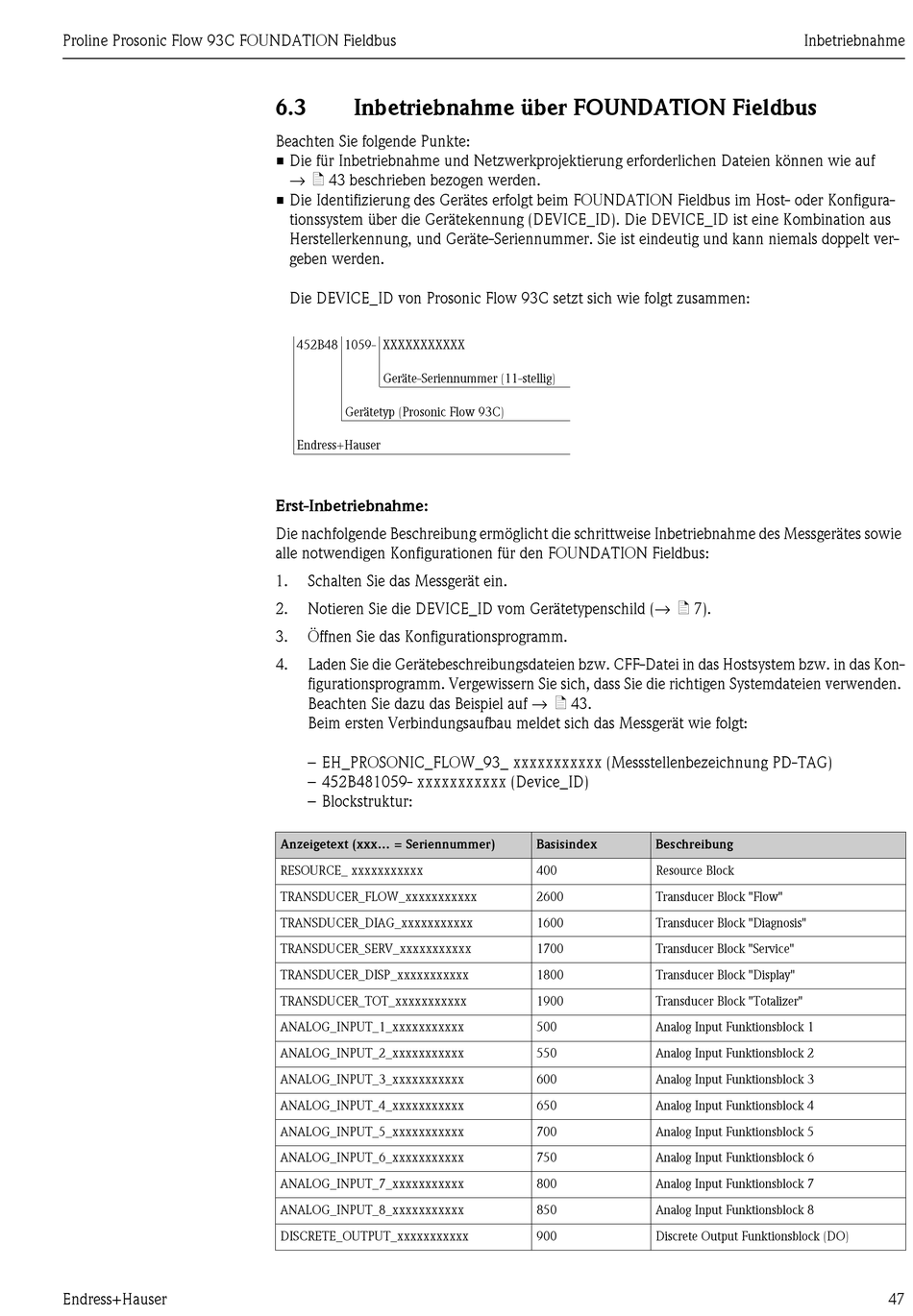

Proline Prosonic Flow 93C FOUNDATION Fieldbus
Endress+Hauser
6.3
Inbetriebnahme über FOUNDATION Fieldbus
Beachten Sie folgende Punkte:
• Die für Inbetriebnahme und Netzwerkprojektierung erforderlichen Dateien können wie auf
→ ä 43 beschrieben bezogen werden.
• Die Identifizierung des Gerätes erfolgt beim FOUNDATION Fieldbus im Host- oder Konfigura-
tionssystem über die Gerätekennung (DEVICE_ID). Die DEVICE_ID ist eine Kombination aus
Herstellerkennung, und Geräte-Seriennummer. Sie ist eindeutig und kann niemals doppelt ver-
geben werden.
Die DEVICE_ID von Prosonic Flow 93C setzt sich wie folgt zusammen:
452B48 1059- XXXXXXXXXXX
Geräte-Seriennummer (11-stellig)
Gerätetyp (Prosonic Flow 93C)
Endress+Hauser
Erst-Inbetriebnahme:
Die nachfolgende Beschreibung ermöglicht die schrittweise Inbetriebnahme des Messgerätes sowie
alle notwendigen Konfigurationen für den FOUNDATION Fieldbus:
1.
Schalten Sie das Messgerät ein.
Notieren Sie die DEVICE_ID vom Gerätetypenschild (→ ä 7).
2.
3.
Öffnen Sie das Konfigurationsprogramm.
4.
Laden Sie die Gerätebeschreibungsdateien bzw. CFF-Datei in das Hostsystem bzw. in das Kon-
figurationsprogramm. Vergewissern Sie sich, dass Sie die richtigen Systemdateien verwenden.
Beachten Sie dazu das Beispiel auf → ä 43.
Beim ersten Verbindungsaufbau meldet sich das Messgerät wie folgt:
– EH_PROSONIC_FLOW_93_ xxxxxxxxxxx (Messstellenbezeichnung PD-TAG)
– 452B481059- xxxxxxxxxxx (Device_ID)
– Blockstruktur:
Anzeigetext (xxx... = Seriennummer)
RESOURCE_ xxxxxxxxxxx
TRANSDUCER_FLOW_xxxxxxxxxxx
TRANSDUCER_DIAG_xxxxxxxxxxx
TRANSDUCER_SERV_xxxxxxxxxxx
TRANSDUCER_DISP_xxxxxxxxxxx
TRANSDUCER_TOT_xxxxxxxxxxx
ANALOG_INPUT_1_xxxxxxxxxxx
ANALOG_INPUT_2_xxxxxxxxxxx
ANALOG_INPUT_3_xxxxxxxxxxx
ANALOG_INPUT_4_xxxxxxxxxxx
ANALOG_INPUT_5_xxxxxxxxxxx
ANALOG_INPUT_6_xxxxxxxxxxx
ANALOG_INPUT_7_xxxxxxxxxxx
ANALOG_INPUT_8_xxxxxxxxxxx
DISCRETE_OUTPUT_xxxxxxxxxxx
Basisindex
Beschreibung
400
Resource Block
2600
Transducer Block "Flow"
1600
Transducer Block "Diagnosis"
1700
Transducer Block "Service"
1800
Transducer Block "Display"
1900
Transducer Block "Totalizer"
500
Analog Input Funktionsblock 1
550
Analog Input Funktionsblock 2
600
Analog Input Funktionsblock 3
650
Analog Input Funktionsblock 4
700
Analog Input Funktionsblock 5
750
Analog Input Funktionsblock 6
800
Analog Input Funktionsblock 7
850
Analog Input Funktionsblock 8
900
Discrete Output Funktionsblock (DO)
Inbetriebnahme
47
