Vipa-Spezifische Diagnose-Einträge - YASKAWA VIPA SPEED7 CPU 515S/DPM Handbuch

Handbuch VIPA System 500S SPEED7
VIPA-spezifische Diagnose-Einträge
Einträge im
Diagnosepuffer
Anzeige der
Diagnoseeinträge
HB145D - CPU - RD_515-2AJ02 - Rev. 10/23
Sie haben die Möglichkeit im Siemens SIMATIC Manager den
Diagnosepuffer der CPU auszulesen. Neben den Standardeinträgen im
Diagnosepuffer gibt es in den CPUs der VIPA noch zusätzliche Einträge,
welche ausschließlich in Form einer Ereignis-ID angezeigt werden.
Mit dem MMC-Cmd DIAGBUF wird der aktuelle Inhalt des Diagnosepuffers
auf MMC gespeichert. Nähere Informationen hierzu finden Sie unter "MMC-
Cmd - Autobefehle".
Hinweis!
Die CPUs von VIPA unterstützen alle Register des Baugruppenzustands.
Eine nähere Beschreibung der einzelnen Register finden Sie in der Online-
Hilfe Ihres Siemens SIMATIC Managers.

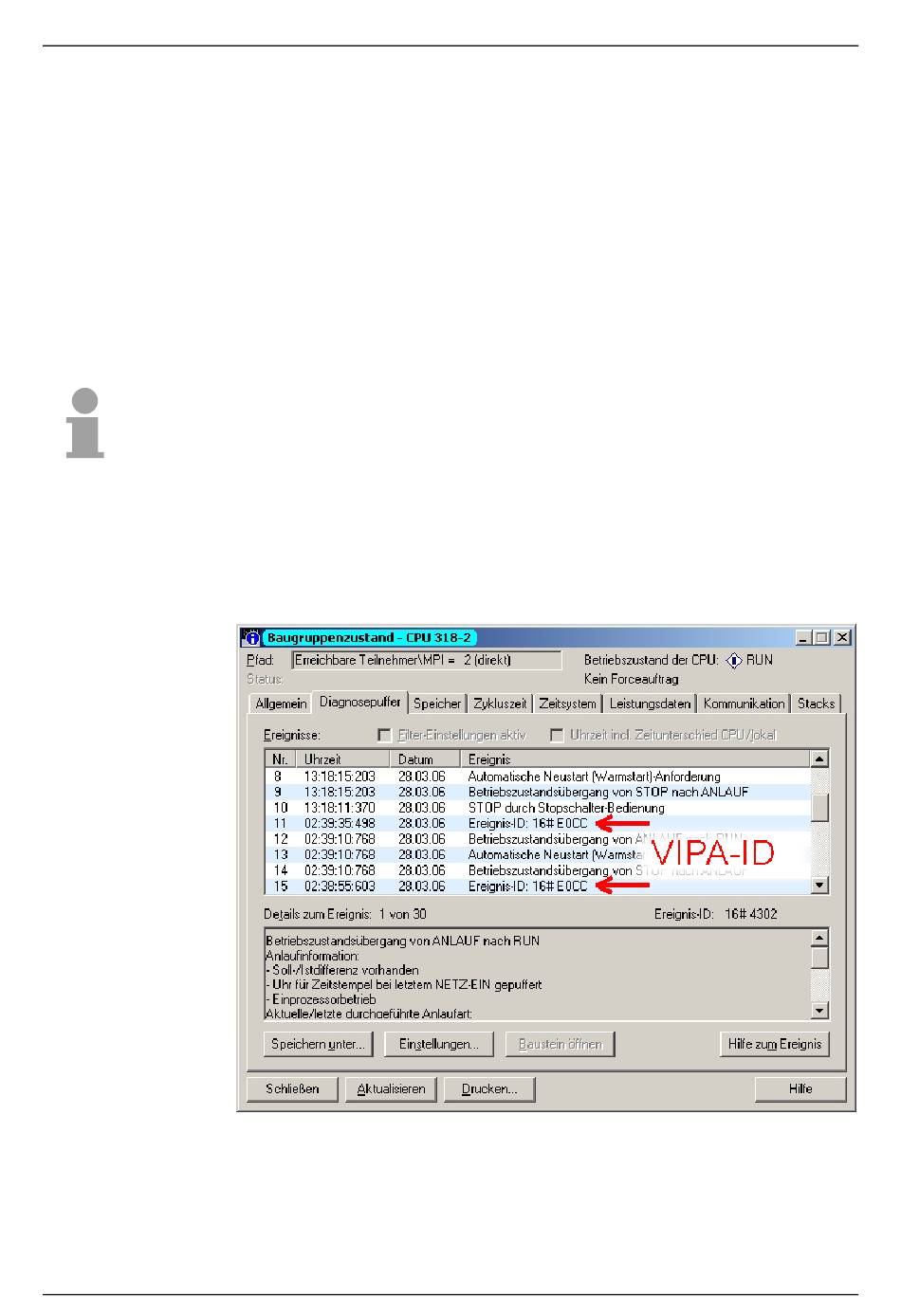

Zur Anzeige der Diagnoseeinträge gehen Sie in Ihrem Siemens SIMATIC
Manager auf Zielsystem > Baugruppenzustand . Über das Register
"Diagnosepuffer" gelangen Sie in das Diagnosefenster:
Für die Diagnose ist der Betriebszustand der CPU irrelevant. Es können
maximal 100 Diagnoseeinträge in der CPU gespeichert werden.
Auf der Folgeseite finden Sie eine Übersicht der VIPA-spezifischen
Ereignis-IDs.
Teil 3 Einsatz CPU 515S/DPM
3-53
