Baustein OB 1
erzeugen
SPS-Programm in
CPU übertragen
und ausführen
HB145D - CPU - RD_515-2AJ02 - Rev. 10/23
Der Aufruf des FC 1 hat aus dem Zyklus-OB OB 1 zu erfolgen.
• Zur Erzeugung des OB 1 wählen Sie entweder Datei > Neuen Baustein
erzeugen oder klicken Sie im Projektnavigator auf die Schaltfläche
[OB 1 anzeigen] und legen Sie den OB 1 an.
• Wechseln Sie in die AWL-Ansicht.

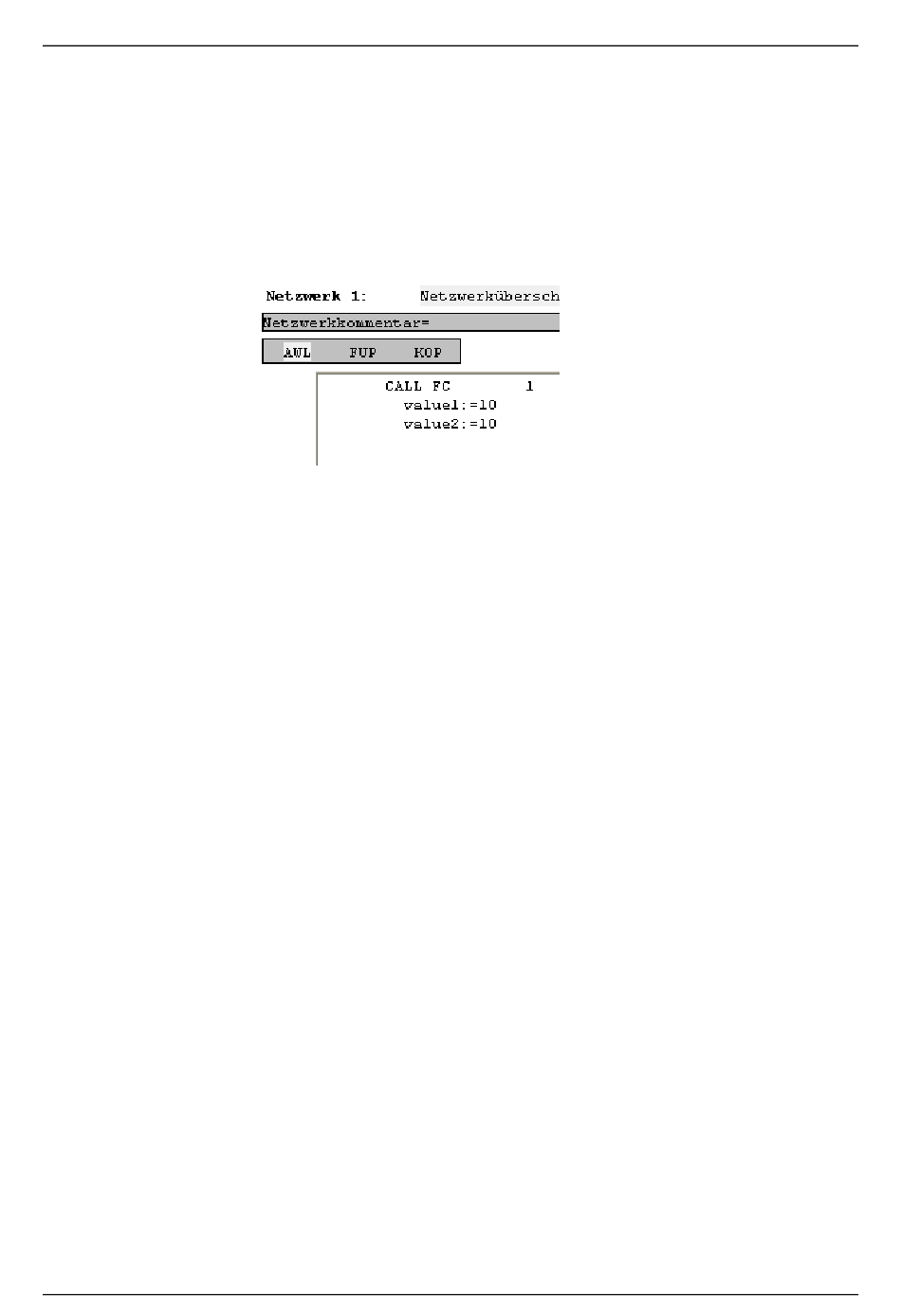

• Geben Sie "Call FC 1" ein und betätigen Sie die [Return]-Taste. Die FC-
Parameter werden automatisch angezeigt und die folgenden Parameter
zugeordnet:
• Speichern Sie den OB 1 mit Datei > Aktuelles Fenster speichern bzw.
mit [Strg]+[S].
• Zur Übertragung in Ihre CPU stellen Sie "Ziel: TCP/IP-Direkt" ein.
• Zur Vorgabe der Ethernet-Daten klicken Sie auf [...] und klicken Sie auf
[Erreichbare Teilnehmer].
• Wählen Sie Ihre Netzwerkkarte aus und klicken Sie auf [Teilnehmer
ermitteln]. Nach einer gewissen Wartezeit werden alle verfügbaren
Teilnehmer aufgelistet.
• Wählen Sie Ihre CPU aus, die Sie über die Hardware-Konfiguration mit
TCP/IP-Adress-Parametern schon versorgt haben und klicken Sie auf
[übernehmen].
• Schließen Sie den "Ethernet-Daten"-Dialog mit [OK].
• Übertragen Sie die Bausteine in Ihre CPU mit AG > Alle Bausteine
senden.
• Schalten Sie Ihre CPU in RUN.
• Öffnen Sie den OB 1 über die Schaltfläche [OB 1 anzeigen].
• Ändern Sie den Wert einer Variablen, speichern Sie den OB 1 und
übertragen Sie den Baustein in die CPU. Gleich darauf ändert sich das
Ausgabe-Verhalten gemäß Ihren Vorgaben. Mit Baustein > Beobachten
EIN/AUS können Sie den Status Ihrer Bausteine anzeigen.
