Über diesen Steckplatz können Sie eine MMC (Multimedia Card) als
externes Speichermedium für Programme und Firmware oder eine
konfigurierte MMC als MCC-Speichererweiterungskarte stecken. Zusätzlich
kann die MCC auch als externes Speichermedium eingesetzt werden.
Beide VIPA-Speicherkarten sind mit dem PC-Format FAT16 vorformatiert
und können mit einem Kartenlesegerät beschrieben werden..
Jede CPU 51xS hat einen Arbeitsspeicher integriert. Hiervon werden
während des Programmablaufs 50% für Programmcode und 50% für Daten
verwendet.
Sie haben die Möglichkeit den Gesamtspeicher mittels einer Memory
Configuration Card kurz MCC bis zum Maximalspeicher zu erweitern.
Achtung!
Bitte beachten Sie beim Einsatz einer Speicherkarte, dass diese mit dem
FAT16 Filesystem formatiert ist. Die Speicherkarten von VIPA werden
immer vorformatiert ausgeliefert.
Mit dem Betriebsartenschalter können Sie bei der CPU zwischen den
Betriebsarten STOP und RUN wählen. Die Betriebsart ANLAUF wird von
der CPU automatisch zwischen STOP und RUN ausgeführt.
Mit der Tasterstellung Memory Reset (MRES) fordern Sie das Urlöschen an
mit anschließendem Laden von MMC (Projekt oder Firmwareupdate).
Nachdem die CPU 51xS Steckkarte im PC installiert und die Kommu-
nikation zwischen PC und Ethernet-Komponente hergestellt ist können Sie
die DC 24V Spannungsversorgung anschließen.
Die CPU-Komponente der CPU 51xS Steckkarte kann nur betrieben
werden, wenn sie extern oder intern mit DC 24V versorgt wird. Die externe
Versorgung ermöglicht auch den Betrieb der Karte außerhalb eines PCs
bzw. der Betrieb ist unabhängig vom PC. Für den Betrieb ist darauf zu
achten, dass die Steckkarte über das Schirmblech geerdet ist.
Hinweis!
Die CPU 51xS ist entweder extern oder intern mit DC 24V zu versorgen.
Eine gleichzeitige Einspeisung ist unbedingt zu vermeiden!

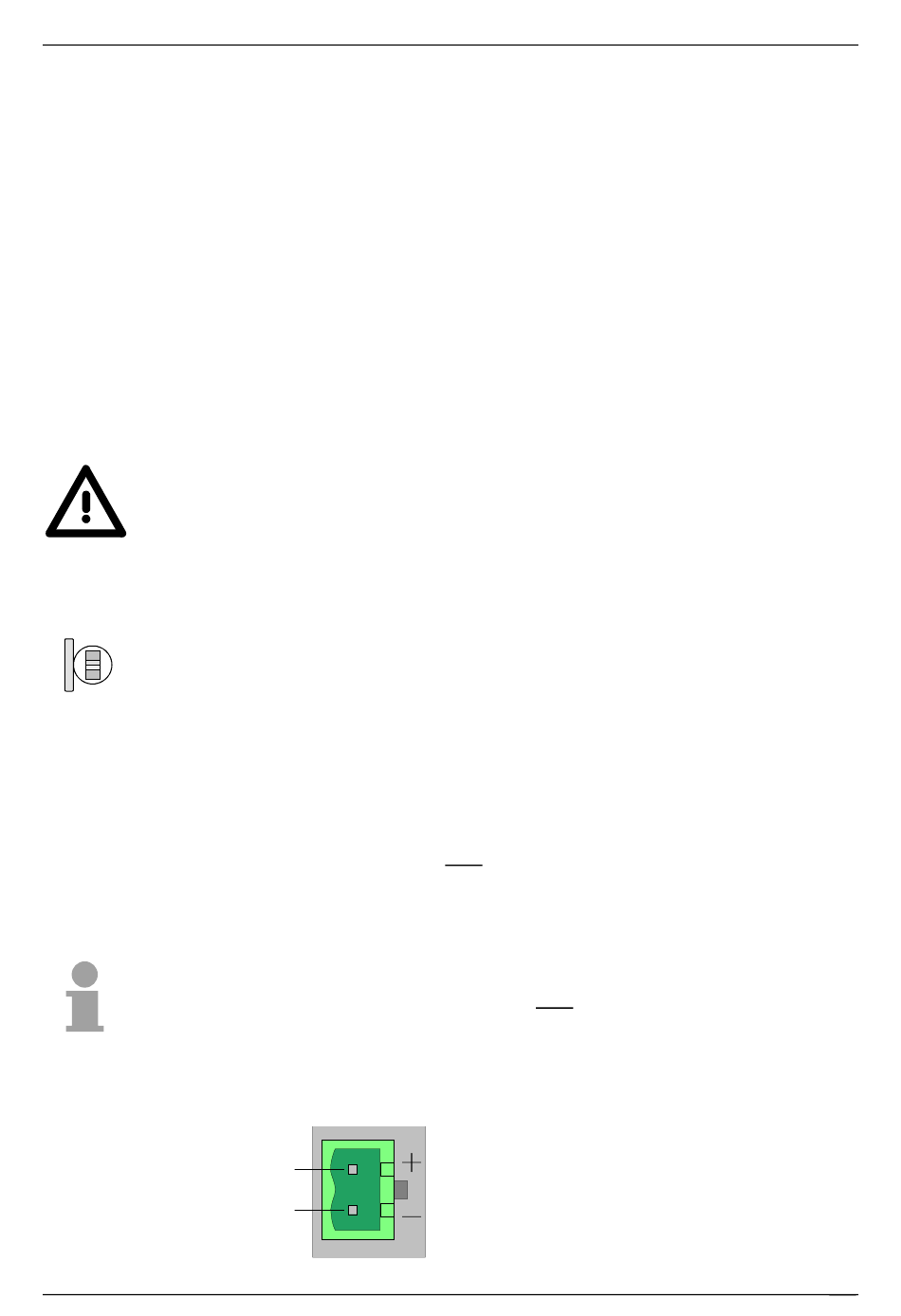

Für die externe Spannungsversorgung befindet sich auf dem Anschluss-
blech ein Stecker, der folgende Pinbelegung hat:
DC 24V
GND
Teil 2 Hardwarebeschreibung
2-7
