Cadel FRAME3 Installateurhandbuch Seite 15

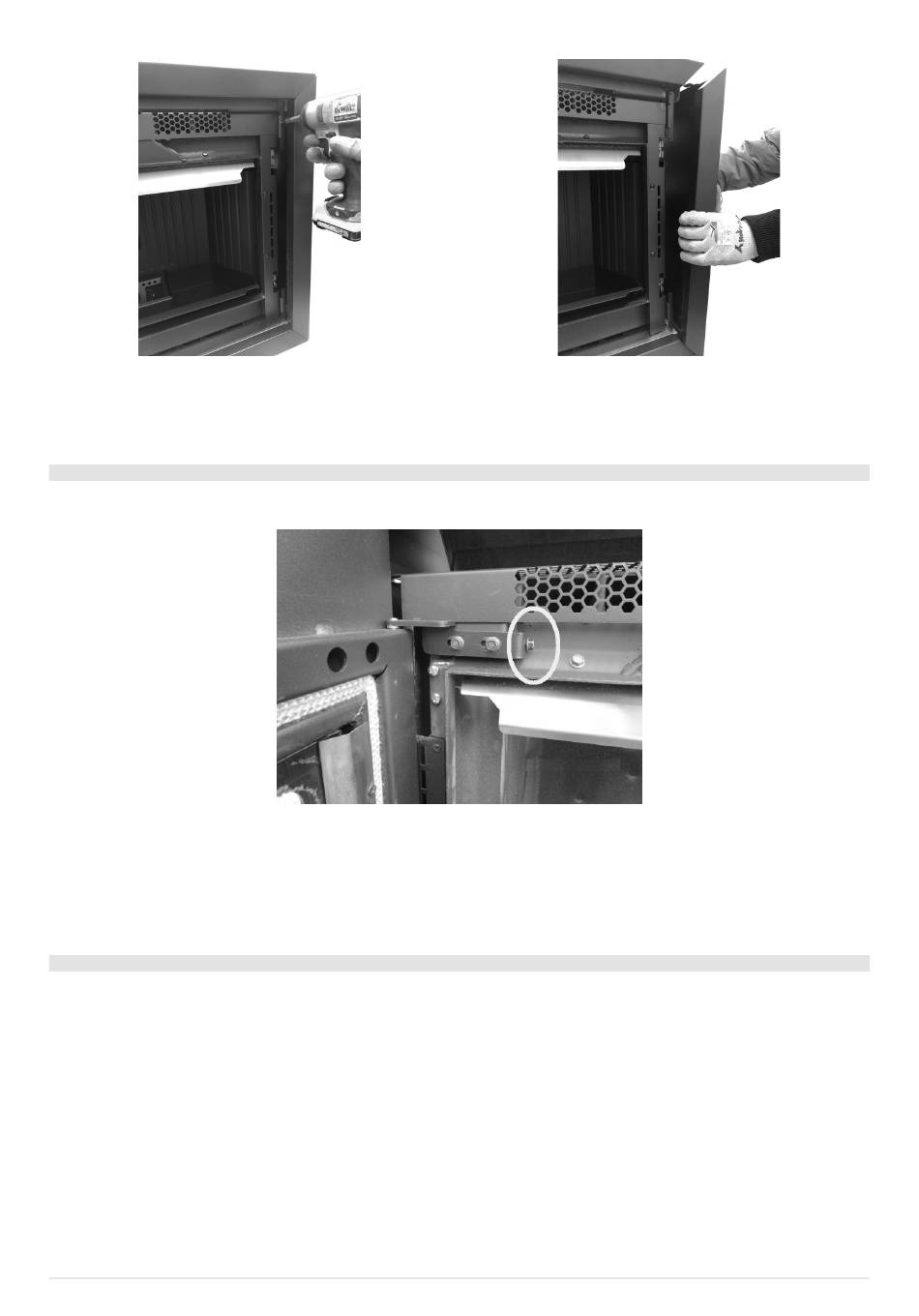

Fig. 18 - Die Schrauben entfernen.
Die 2 Schrauben lösern (siehe Fig. 18).
Die 2 Zähnchen unten an der Seite auskuppeln und entfernen (siehe Fig. 19).
5.6 EINSTELLUNG DER TÜR
Für die Zentrierung der Tür ist folgendermaßen vorzugehen:
• Tür öffnen.
• Die beiden vorderen Schrauben am oberen Scharnier lösen und mit der seitlichen Schraube (im Bild eingekreist) die Tür nach
vorn oder nach hinten einstellen (siehe Fig. 20).
• Sobald die richtige Zentrierung der Tür erreicht ist, die beiden vorderen Schrauben blockieren.
5.7 ANSCHLUSS AUSSENTHERMOSTAT
Der Ofen funktioniert bereits mit einer Thermostatsonde, die darin positioniert ist. Falls erwünscht, kann der Ofen mit einem
externen Raumthermostat verbunden werden. Dieser Eingriff muss von einem autorisierten Techniker ausgeführt werden.
Kabel des externen Thermostaten an Klemme „Term opt" auf der am Ofen vorhandenen Karte anschließen. Den externen Thermo-
staten folgendermaßen einrichten (werkseitig auf OFF gestellt):
• Taste „Menù" drücken.
• Mit den Pfeilen die Funktion „Einstellungeni" anfahren.
• Die Funktion durch Drücken von „Menù" wählen.
• Jetzt mit den Pfeilen die Funktion „ Aussen Therm." anfahren.
• Die Funktion durch Drücken von „Menù" (Menü) wählen.
• Die Tasten - + drücken.
• Zur Aktivierung des externen Thermostaten „On" wählen.
• Zur Bestätigung die Taste „Menù" (Menü) drücken.
FRAME 3 - MODO AIRTIGHT
Fig. 20 - Einstellung der Tür
Fig. 19 - Die Seitenwand aushängen.
15
