Cadel FRAME3 Installateurhandbuch Seite 24

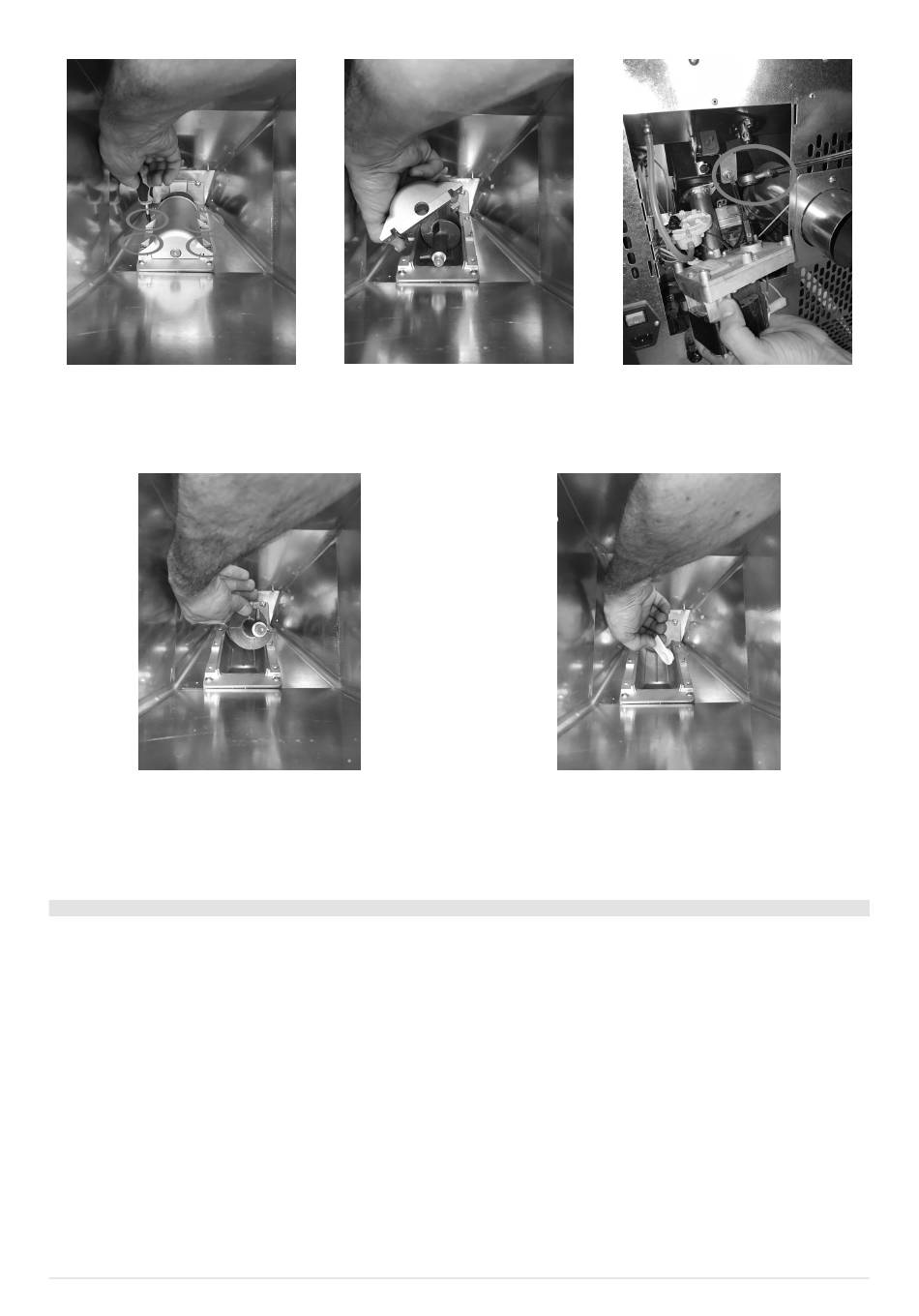

Fig. 62 - Lösen der Schrauben Fig. 63 - Gehäuse entfernen Fig. 64 - Getriebemotor entfernen
• Über den Tank die 4 Schrauben des Schneckengehäuses entfernen (siehe Fig. 62).
• Gehäuse entfernen (siehe Fig. 63).
• Den Getriebemotor entfernen, dazu die Blockierungsschraube lösen (siehe Fig. 64).
Fig. 65 - Spirale entfernen Fig. 66 - Lager entfernen
• Die Spirale entfernen (siehe Fig. 65).
• Falls verschlissen, das Lager entfernen (siehe Fig. 66) und auswechseln
• Für den Wiedereinbau in umgekehrter Reihenfolge vorgehen.
6.3 REINIGUNG RAUCHGASANSAUGGERÄT
Einmal im Jahr muss das Rauchgasansauggerät von Asche oder Staub gereinigt werden, die ein Ungleichgewicht der Schaufeln
verursachen und den Geräuschpegel erhöhen.
• Das rechte Seitenteil entfernen (siehe ENTFERNEN DER SEITEN FRAME 3 a pag. 14) und die Schraube hinten am rechten
Ventilator lösen (siehe Fig. 67).
• Die vorderen Schrauben des Ventilators entfernen (siehe Fig. 68 und Fig. 69).
