Cadel FRAME3 Installateurhandbuch Seite 18

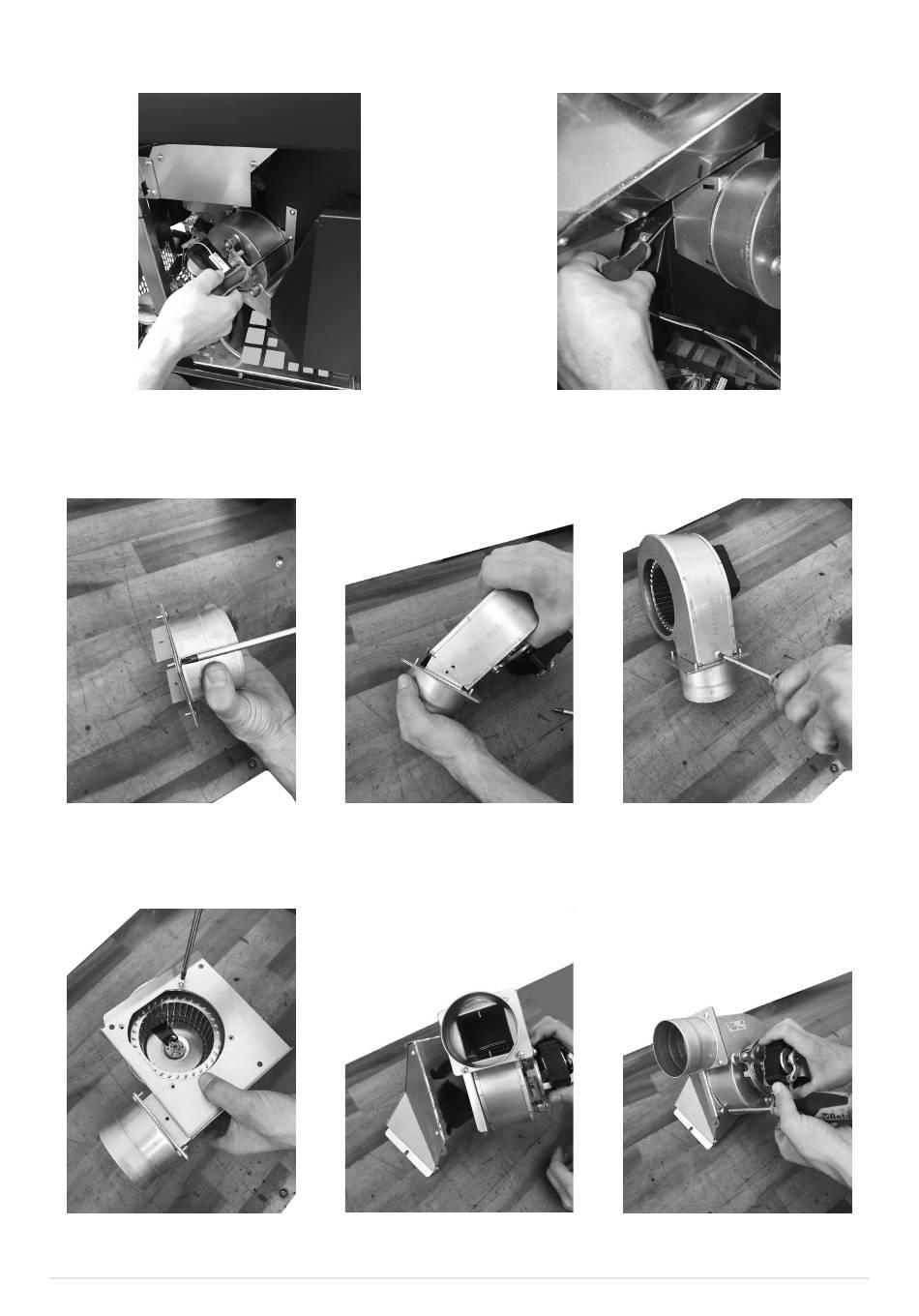

• Den Ventilator entfernen.
Fig. 28 - Die Schrauben entfernen.
Um das Gehäuse am Ventilator zu montieren ist folgendermaßen vorzugehen:
• Den Flansch am Fitting anbringen (siehe Fig. 30).
• Den Flansch + Fitting am Ventilator anbringen (siehe Fig. 31 und Fig. 32).
Fig. 30 - Den Flansch am Fitting fixieren.
• Den Deckel des Gehäuses am Ventilator fixieren, siehe Fig. 33.
• Alles am Gehäuse montieren und mit den Schrauben fixieren Fig. 34 e Fig. 35).
Fig. 33 - Den Deckel fixieren.
• Das Gehäuse + Ventilator mit Schrauben am Ofen fixieren (siehe Fig. 36).
18
Fig. 31 - Den Flansch + Fitting am Ventilator
fixieren.
Fig. 34 - Den Ventilator am Gehäuse fixieren.
Fig. 29 - Die Schraube entfernen.
Fig. 32 - Mit Schrauben fixieren.
Fig. 35 - Mit Schrauben fixieren.
FRAME 3 - MODO AIRTIGHT
