Cadel FRAME3 Installateurhandbuch Seite 21

• Die Leitung für den oberen Auslass mit dem konzentrischen Rohr oben positionieren (vedi Fig. 48).

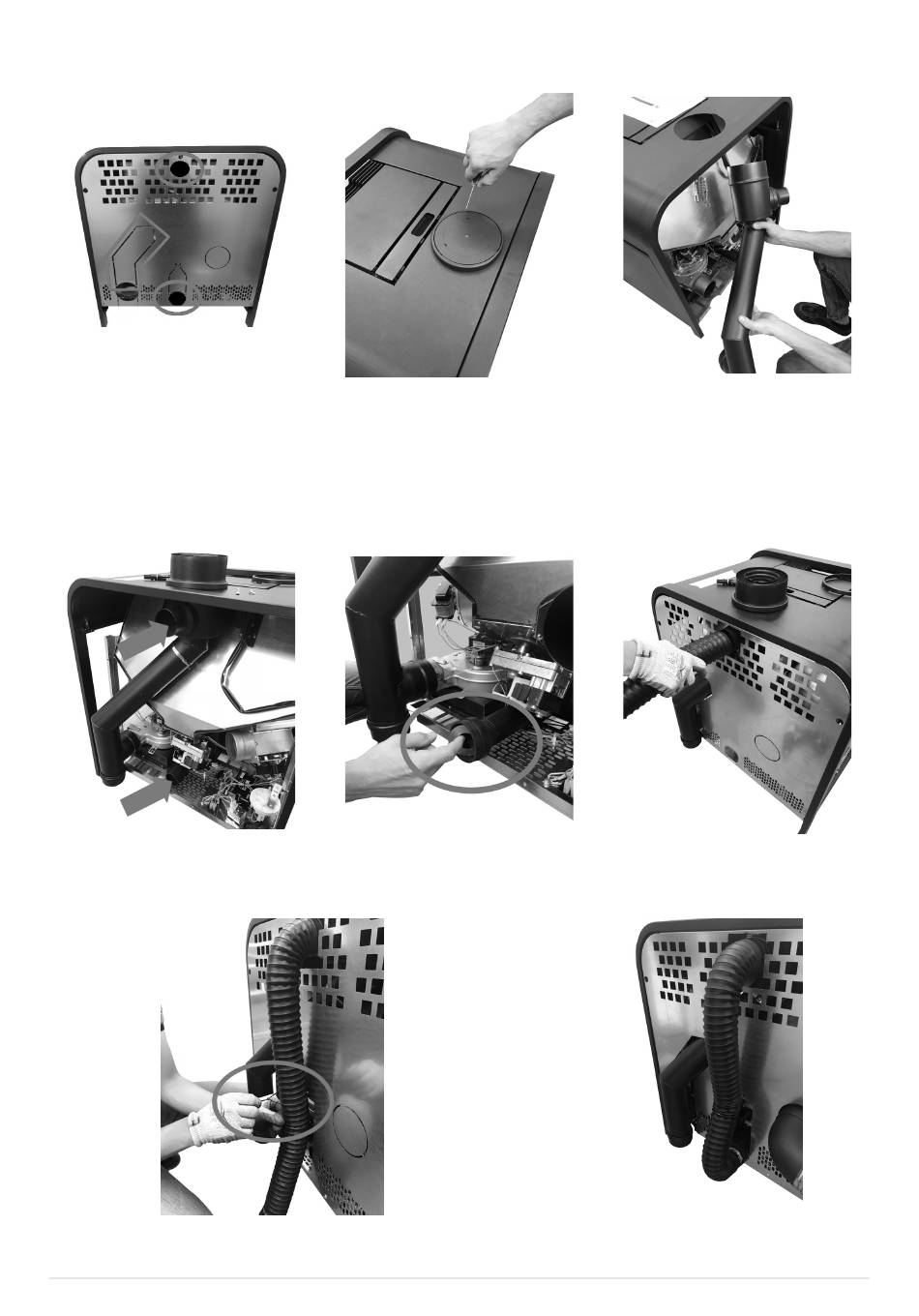

Fig. 46 - Vorschnitt zum Herausbrechen Fig. 47 - Stopfen zum Abnehmen Fig. 48 - Rauchgasauslassleitung + konzentri-
sches Rohr positionieren
• Das Auslassrohr fixieren und das Verbrennungsluftrohr des konzentruischen Rohrs senkrecht zum Verbrennungslufteinlassrohr
des Ofens positionieren (siehe Fig. 49).
• Den Ring im Silikonfitting entfernen (siehe Fig. 50)
• Die Rückseite am Ofen anbringen.
• Die 2 Verbrennungslufteinlässe mit dem Schlauch verbinden (siehe Fig. 51) und mit den Metallschellen fixieren.
Fig. 49 - Die Verbrennungslufteinlassrohre Fig. 50 - Den Ring entfernen. Fig. 51 - Schlauch anschließen
ausrichten
• Eine Plastikschelle fixieren, um den Schlauch in den vorgesehenen Bohrungen zu blockieren (siehe Fig. 52).
Fig. 52 - Mit Schellen fixieren Fig. 53 - Konzentrischer Bausatz montiert
21
FRAME 3 - MODO AIRTIGHT
