5.10 INSTALLATION OBERER AUSLASS (OPTIONAL) FRAME
Standardmäßig ist der Auslass hinten am Ofen vorgesehen.
Es besteht die Möglichkeit, den Auslass oben anzubringen, indem ein Bausatz für den Auslass der Rauchgase oben montiert wird.
Für die Montage wie folgt vorgehen:
• Den vorgeschnittenen Stopfen auf der Rückseite des Ofens entfernen (siehe Fig. 23).
• Den kleineren Schnitt des oberen Stopfens herausbrechen (siehe Fig. 24), um die Auslassleitung durchzuführen.
• Die Rückseite des Ofens entfernen.
• Die Leitung für den Auslass oben positionieren (siehe Fig. 25).

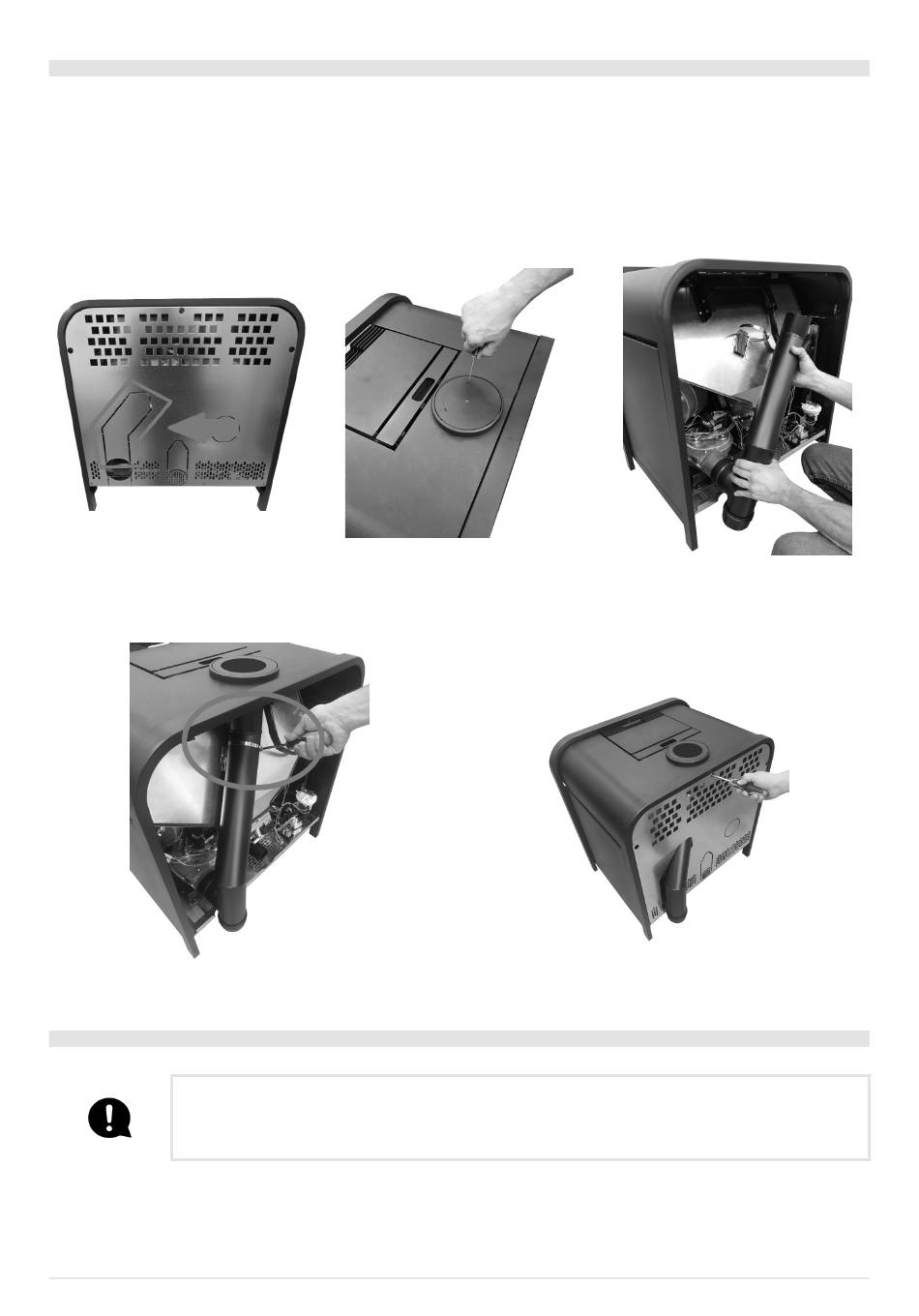

Fig. 23 - Vorschnitt zum Herausbrechen
• Die Leitung mit Metallschellen fixieren (siehe Fig. 26).
• Die Rückseite des Ofens wieder montieren (siehe Fig. 27).
Fig. 26 - Metallschelle
5.11 KANALISIERUNG DER WARMLUFT (OPTIONAL) FRAME
MIT DER INSTALLATION DES KANALS MUSS DIE NEUE DATENBANK IN DIE KARTE GELADEN WERDEN (DA-
TENBANK Nr. 05 oder 07).
SIEHE "SERVICEHANDBUCH".
Standardmäßig setzt der Einsatz heiße Luft von beiden Frontdüsen in den Raum frei.
Es besteht die Möglichkeit, über einen Rohrleitungsbausatz die Luft von links nach hinten zu leiten.
Für die Montage des Bausatzes ist folgendermaßen vorzugehen:
• Die 4 Befestigungsschrauben des linken Ventilators entfernen (siehe Fig. 28 und Fig. 29).
FRAME 3 - MODO AIRTIGHT
Fig. 24 - Stopfen zum Abnehmen
3
Fig. 25 - Rauchgasauslassleitung positionieren
Fig. 27 - Rückseite wieder montieren
