• Das Fitting 45° am Fitting des Ventilators positionieren (siehe Fig. 37).
• Den vorgeschnittenen Stopfen auf der Rückseite des Ofens entfernen
• Die Rückseite am Ofen fixieren und die Leitung für den Kanal ankuppeln (siehe Fig. 38)
Fig. 36 - Das Gehäuse + Ventilator am Ofen
fixieren.
• Bei einem Ofen ohne Kanalisierung variiert der Luftdurchsatz von mindestens 61 m
Lufttemperatur von mindestens 90 °C bis höchstens 136 °C variiert.
• Für die Kanalisierung darf eine Rohrlänge von 6 Metern und eine Anzahl von 3 90°-Biegungen nicht überschritten werden, da
sonst die Warmluft ihre Wirkung verliert.
• Rohre mit einem Durchmesser von 80 mm mit glatten Innenwänden verwenden.
• Wenn die Rohre durch kalte Wände verlegt werden, müssen sie mit Isoliermaterial wärmegedämmt werden.
• Im Luftauslass ein grobmaschiges Schutzgitter mit einer Netto-Gesamtfläche von mindestens 40 cm
• Nach 6 Meter Schlauch kann der Luftdurchsatz von einem Minimum von 58 m
ren, während die Lufttemperatur von mindestens 65°C bis höchstens 99°C variiert. (Diese Werte wurden im Prüfungslabor
registriert, im Installationsraum können die Durchsatz- und Temperaturwerte verschieden sein.)
• Wenn der Luftdurchsatz gesteigert werden soll, am Rohrauslass durch einen autorisierten Techniker ein kleines Wandgebläse
mit einem Durchsatz von mehr als 130 m
• Mit den werkseitig eingestellten Parametern wird die Hälfte der vom Ofen erzeugten Wärme in den Raum eingeleitet, in dem
er installiert ist. Die zweite Hälfte wird durch den linken Kanal ausgelassen.
FRAME 3 - MODO AIRTIGHT

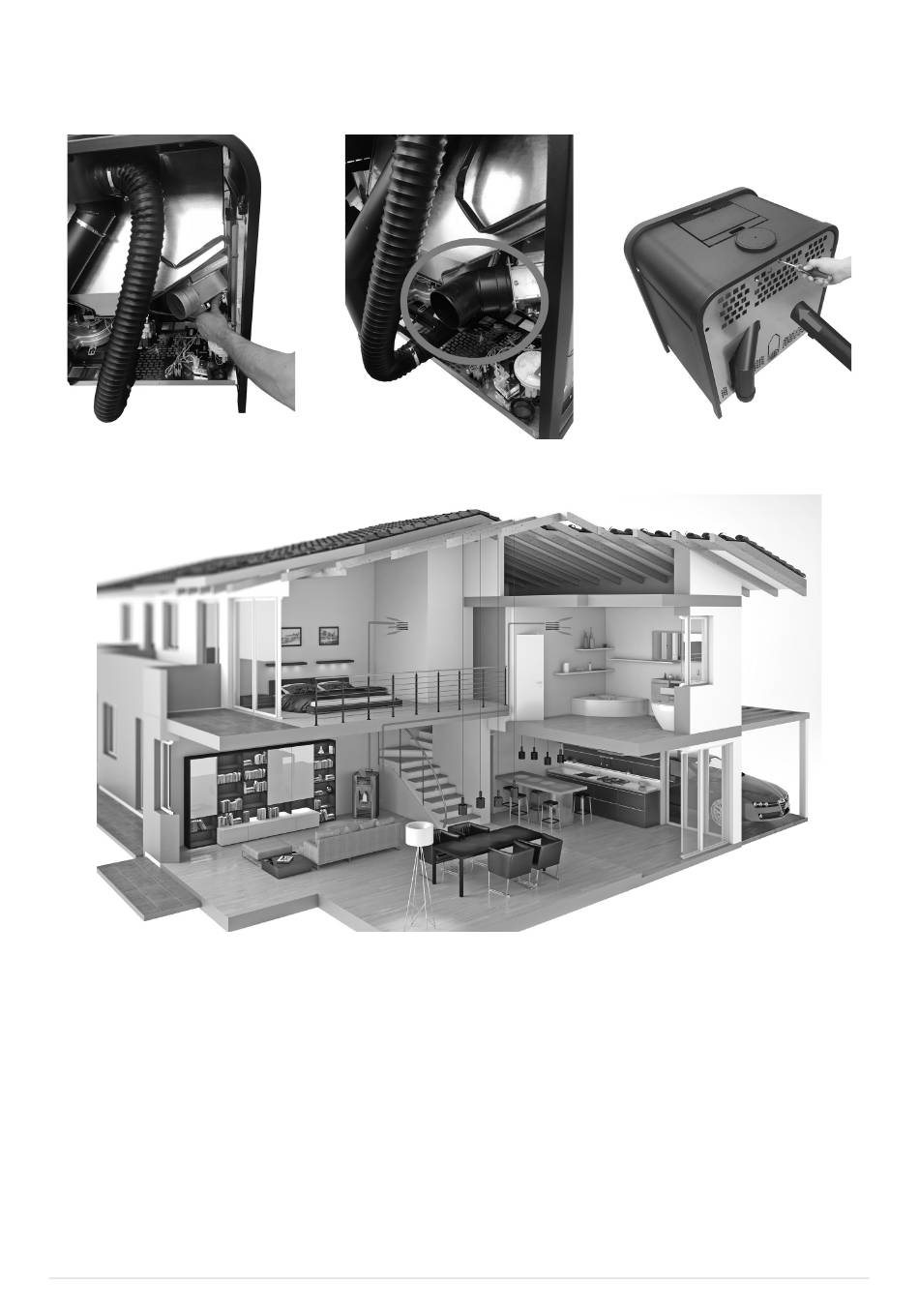

Fig. 37 - 45°-Fitting positionieren
Fig. 39 - Beispiel einer Kanalisierung
/h anbringen lassen.
3
Fig. 38 - Befestigung Rückseite
/h bis höchstens 130 m
3
anbringen.
2
/h bis zu einem Maximum von 83 m
3
/h, während die
3
/h variie-
3
