Cadel FRAME3 Installateurhandbuch Seite 9

• Alter Rauchabzug, verrohrt min. Ø100/120 mm mit der Schaffung einer Außentür, um die Reinigung des Kamins zu ermöglichen.
• Externer Rauchabzug, nur aus isolierten Stahlrohren realisiert, d.h. mit Doppelwand mit min. Ø100/120 mm: alles gut an der
Wand verankert. Mit Windschutz-Schornstein (siehe Fig. 5).
• Kanalsystem durch T-Anschlüsse, die eine einfache Reinigung ermöglichen, ohne Demontage der Rohre.
FRAME 3 - MODO AIRTIGHT

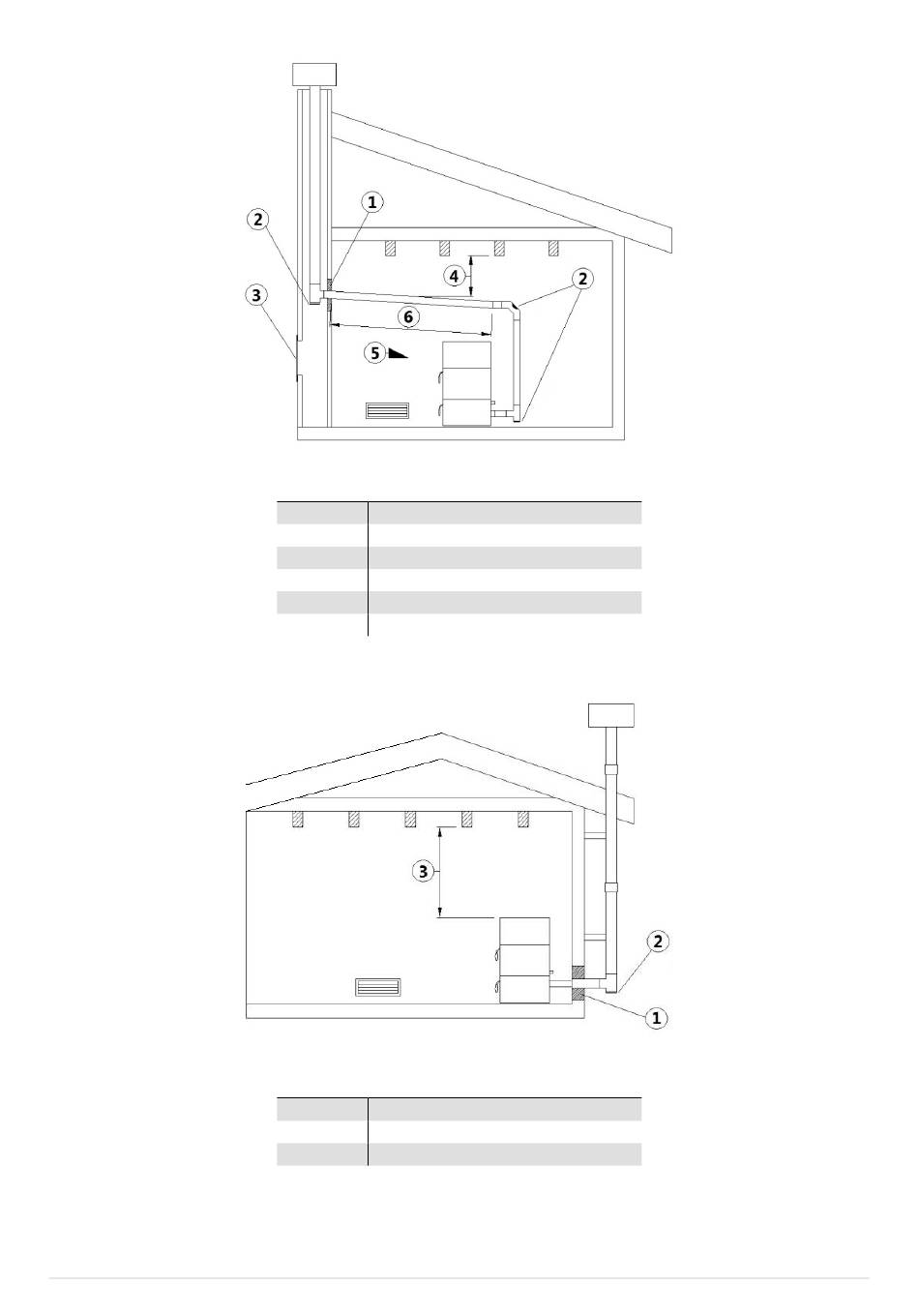

Fig. 8 - Beispiel 2
LEGENDE Fig. 8
1 Isolierstoff
2
Inspektionsdeckel
3
Inspektionstür Kamin
4
Min. Sicherheitsabstand = 0,5 m
5 Neigung ≥ 3°
6 Horizontales Stück ≤ 1 m
Fig. 9 - Beispiel 3
LEGENDE Fig. 9
1 Isolierstoff
2 Inspektionsdeckel
3 Min. Sicherheitsabstand = 0,5 m
9
