FRAME 3 - MODO AIRTIGHT
LEGENDE
Fig. 13
2
78 cm
3
53 cm
4
35,1 cm
5
12,5 cm
6
15,4 cm
7
20,3 cm
8
36,7 cm
9
16,7 cm
10
21,2 cm
11
36,4 cm
12
Rauchabzug d.8 cm
13
Rauchabzug d.8 cm (optional)
Öffnungen für die Verbrennungsluft
14
d.6 cm
15
Heisse Luft austritt 32x2 cm
16
Kanalauslass d.8 cm (optional)

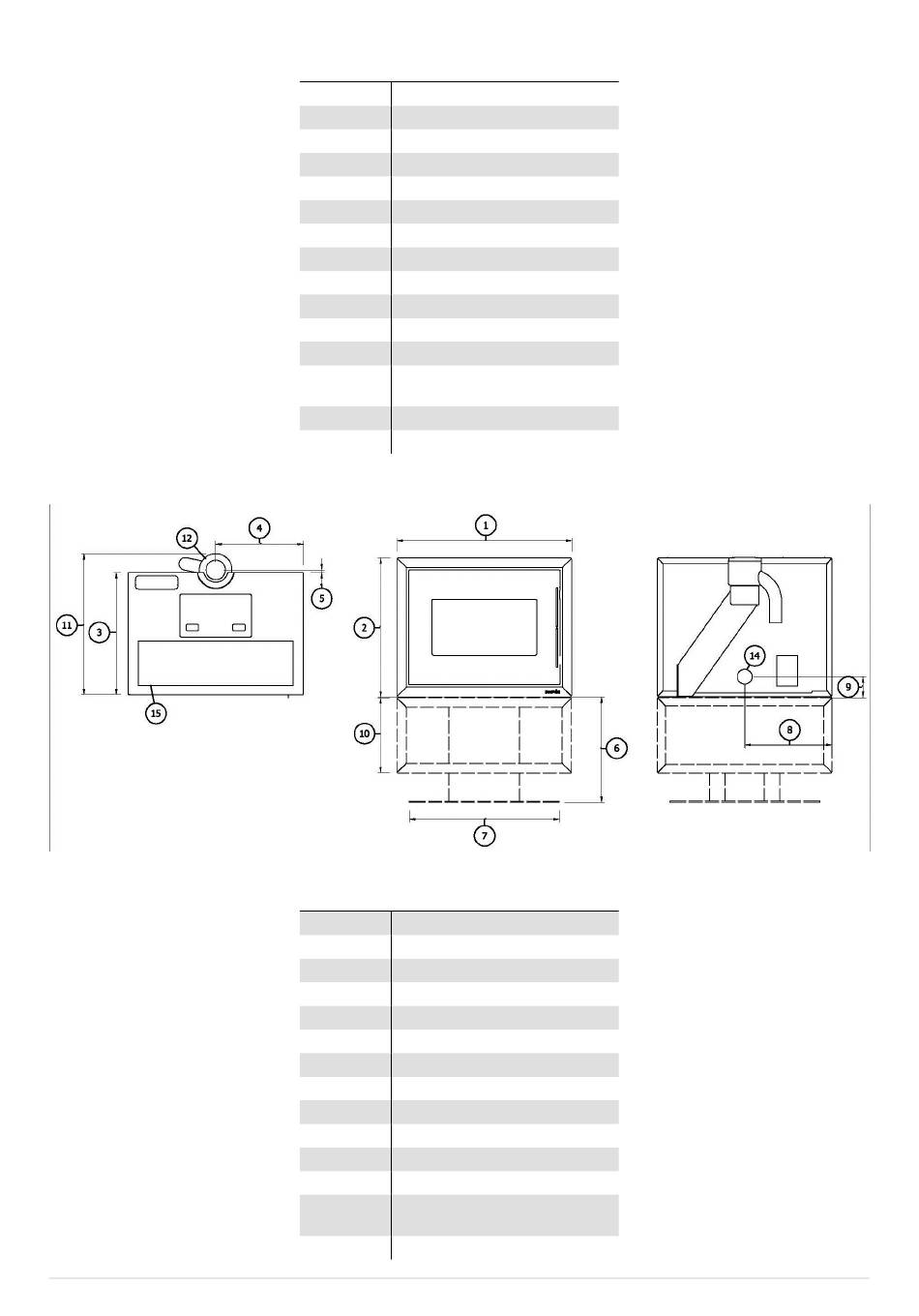

Fig. 14 - Allgemeine Abmessungen: MODO AIRTIGHT
LEGENDE
Fig. 14
1
70 cm
2
56 cm
3
49 cm
4
35 cm
5
10,6 cm
6
42,5
7
60 cm
8
35 cm
9
7,8 cm
10
30 cm
11
58 cm
12
Rauchabzug d.8 cm
Öffnungen für die Verbrennungsluft
13
d.6 cm
14
Heisse Luft austritt 62,5 x 18 cm
13
