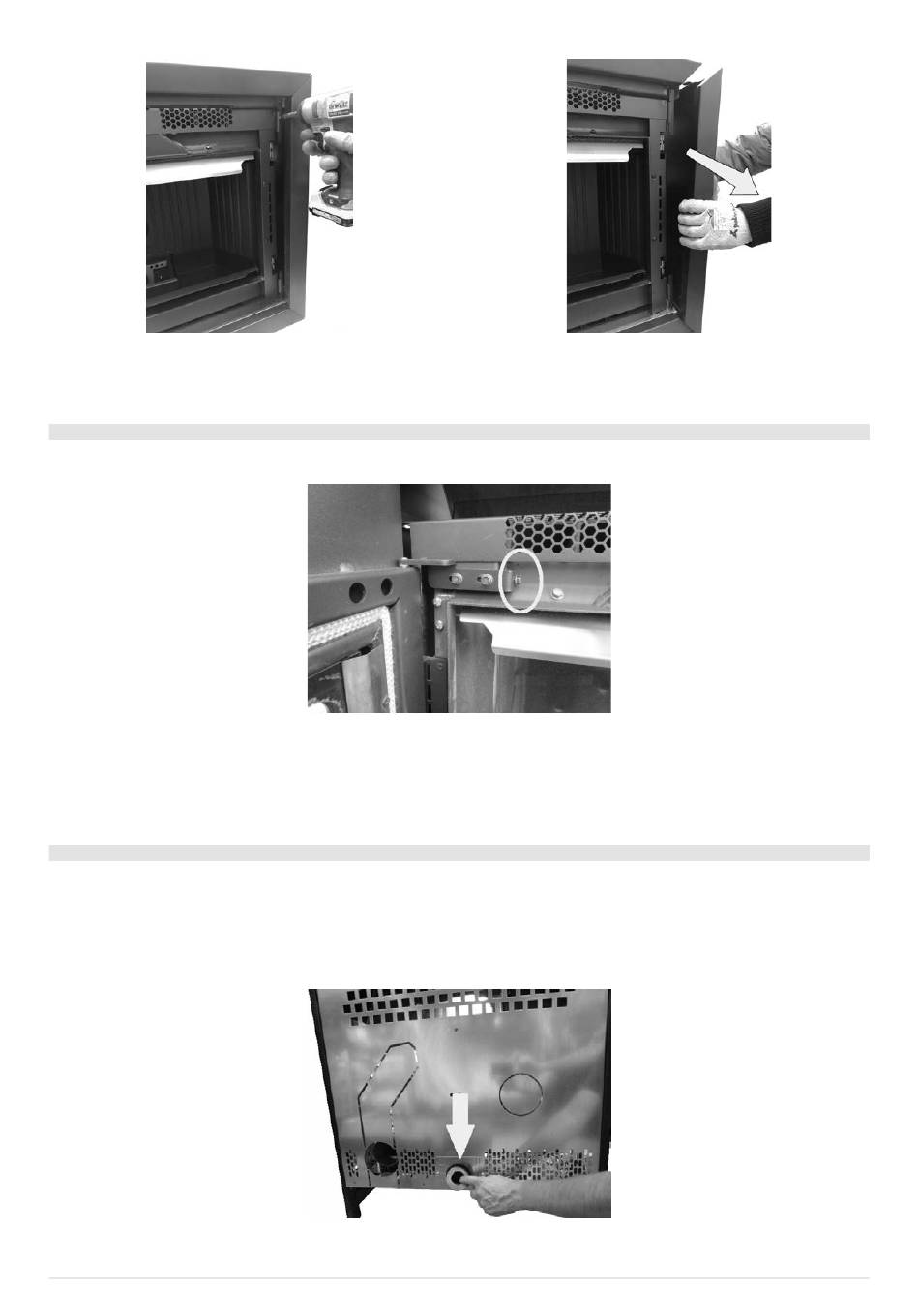

Fig. 22 - Die Schrauben entfernen.
• Die 2 Schrauben lösern (siehe Fig. 22).
• Die 2 Zähnchen unten an der Seite auskuppeln und entfernen (siehe Fig. 23).
6.8 EINSTELLUNG DER TÜR
Für die Zentrierung der Tür ist folgendermaßen vorzugehen:
• Tür öffnen.
• Die beiden vorderen Schrauben am oberen Scharnier lösen und mit der seitlichen Schraube (im Bild eingekreist) die Tür nach
vorn oder nach hinten einstellen (siehe Fig. 24).
• Sobald die richtige Zentrierung der Tür erreicht ist, die beiden vorderen Schrauben blockieren.
6.9

LUFTREGLER

Der Ofen ist an der Rückseite mit einem abnehmbaren Luftregler ausgestattet.
Der Ofen wird gemäß den Daten des Rauchabzugs und der verwendeten Pellets geregelt, siehe technische Merkmale (siehe MER-
KMALE a pag. 29).
Wenn die Daten nicht übereinstimmen, kann der autorisierte Techniker den Zug des Ofens steigern, indem er den Ring im Luftein-
lassrohr entfernt/löst (siehe Fig. 25).
Öffnung Luftregler 35 mm für Nennleistung mit Rauchabzug 11 Pa.
16
FRAME - QUASIMODO - MODO Airtight
Fig. 24 - Einstellung der Tür
Fig. 25 - Entfernung des Rings
Fig. 23 - Die Seitenwand aushängen.
