Cadel FRAME3 Installateurhandbuch Seite 22

ANSCHLUSS OBEN MODO AIRTIGHT :
• Die Rückseite des Ofens entfernen (siehe Fig. 54).
• Den Rauchabzug lösen (siehe Fig. 55).
• Den Ring entfernen (siehe Fig. 56).

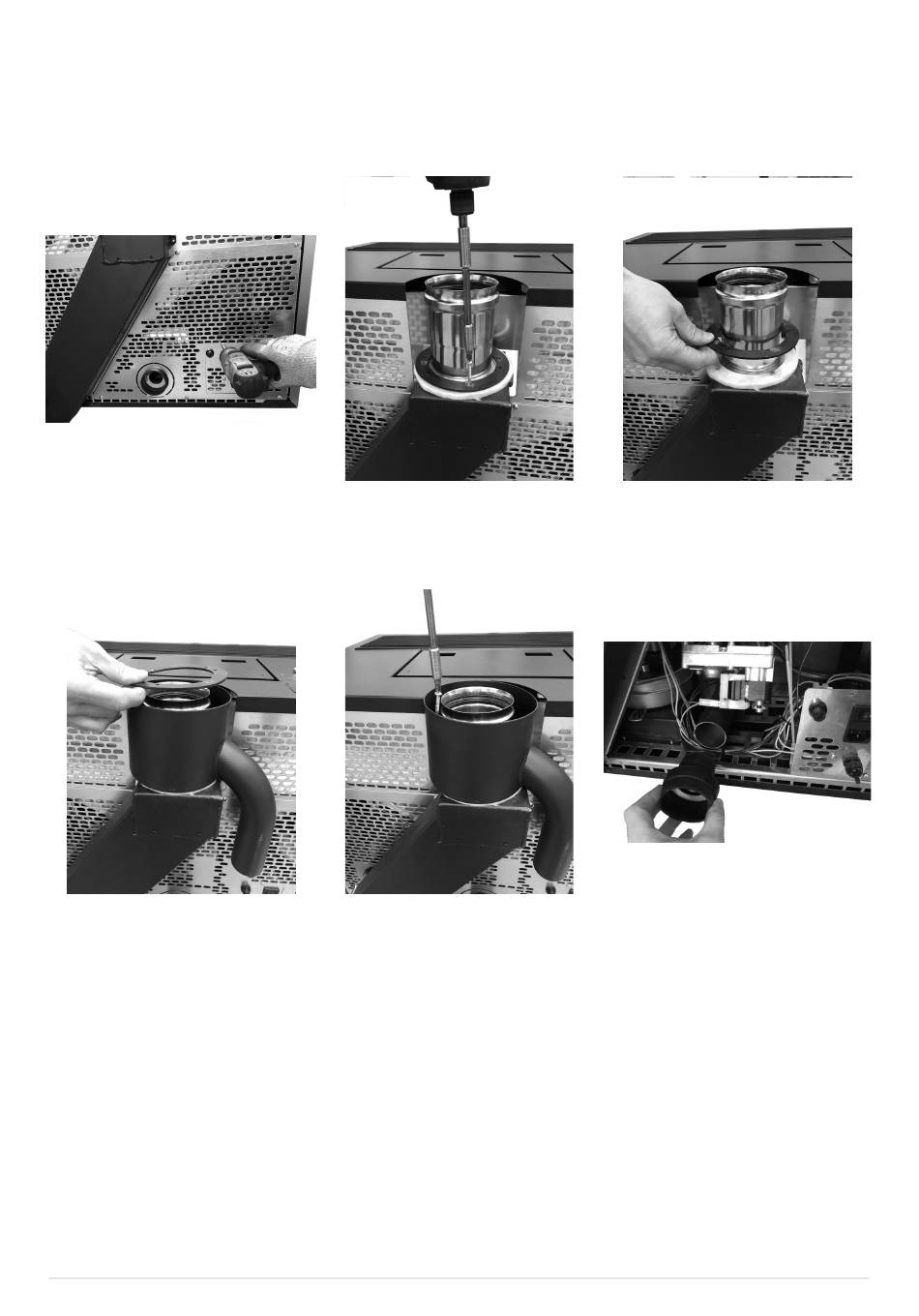

Fig. 54 - Entfernen der Rückseite MODO AT Fig. 55 - Lösen des Abzugs MODO AT Fig. 56 - Entfernung des Rings MODUS AT
• Die Leitung für den oberen Abzug mit dem konzentrischen Rohr am oberen Teil positionieren (siehe Fig. 57).
• Das konzentrische Rohr befestigen (siehe Fig. 58 )
• Den Ring im Silikonfitting entfernen (siehe Fig. 59).
Fig. 57 - Oberer Abzug MODUS AT Fig. 58 - konzentrische Rohr befestigen Fig. 59 - Das Silikonfitting entfernen
• Die 2 Verbrennungslufteinlässe mit dem Schlauch verbinden (siehe Fig. 60 , Fig. 61 ) und mit den Metallschellen befestigen.
22
FRAME 3 - MODO AIRTIGHT
