Danfoss ECL Comfort 100M Bedienung Und Installation Seite 16

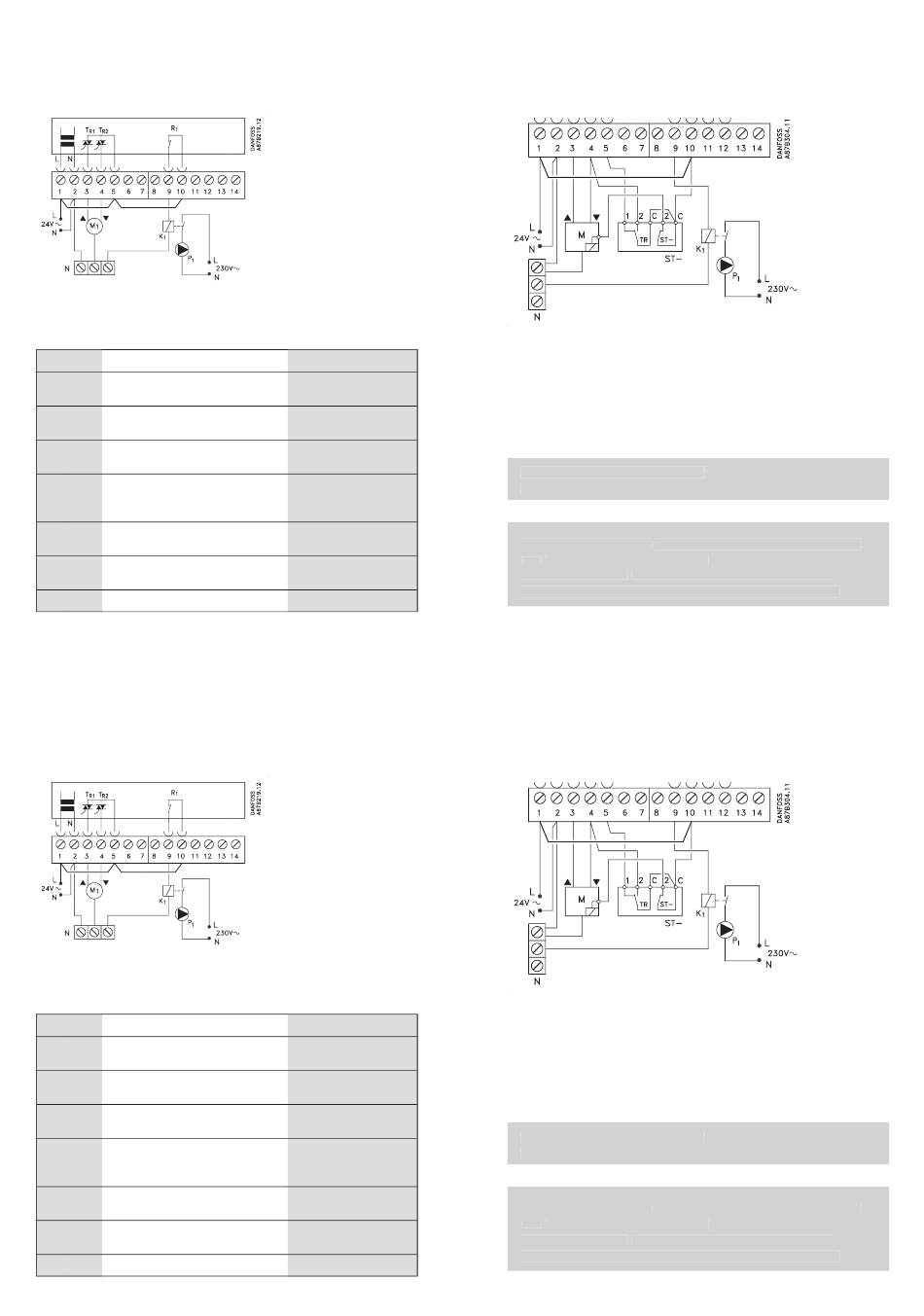

Elektrische Anschlüsse 24 V a.c.
Anschlüsse ohne Sicherheitsthermostat
Verbinden Sie die Klemmen:
1 und 5, 2 und gemeinsame Nullklemme, 5 und 10
Klemme Bezeichnung
Spannungsversorgung
1 L
24 V a.c.
Spannungsversorgung
2 N
24 V a.c.
Reversierbarer Stellantrieb -
3 M1
öff nen
Reversierbarer Stellantrieb -
4 M1 schließen
alt.: ABV thermischer Stellantrieb
Phase für Antriebsausgang
5
M1
Hilfsrelais für Umwälzpumpe
9 K1
(084U3065)
10 Phase für Relaisausgang K1
28
Elektrische Anschlüsse 24 V a.c.
Anschlüsse ohne Sicherheitsthermostat
Verbinden Sie die Klemmen:
1 und 5, 2 und gemeinsame Nullklemme, 5 und 10
Klemme Bezeichnung
Spannungsversorgung
1 L
24 V a.c.
Spannungsversorgung
2 N
24 V a.c.
3 M1 Reversierbarer Stellantrieb -
öff nen
Reversierbarer Stellantrieb -
4 M1 schließen
alt.: ABV thermischer Stellantrieb
Phase für Antriebsausgang
5
M1
Hilfsrelais für Umwälzpumpe
9 K1
(084U3065)
10 Phase für Relaisausgang K1
28
Max. Belastung
1A 24 V a.c.
1A 24 V a.c.
4(2) A 24 V a.c.
Max. Belastung
1A 24 V a.c.
1A 24 V a.c.
4(2) A 24 V a.c.
Anschlüsse mit Sicherheitsthermostat
Schaltbild nur geltend in Verbindung mit Danfoss-Antrieben
Verbinden Sie die Klemmen:
1 und 10
2 und gemeinsame Nullklemme
4, 5 und 10 mit ST- (Sicherheitsthermostat TR/STB oder TR/
STW)
Leitungsquerschnitt: 0,75 - 1,5 mm
Kabellänge: Max. 50 Meter
Elektrische Anschlüsse: An jede Klemme können bis zu 2 x 1,5
mm Kabel angeschlossen werden.
2
Bitte beachten Sie: Falsche Anschlüsse können die TRIAC-
Ausgänge beschädigen. Max. Belastung siehe Tabelle oben!
Anschlüsse mit Sicherheitsthermostat
Schaltbild nur geltend in Verbindung mit Danfoss-Antrieben
Verbinden Sie die Klemmen:
1 und 10
2 und gemeinsame Nullklemme
4, 5 und 10 mit ST- (Sicherheitsthermostat TR/STB oder TR/
STW)
Leitungsquerschnitt: 0,75 - 1,5 mm
Kabellänge: Max. 50 Meter
Elektrische Anschlüsse: An jede Klemme können bis zu 2 x 1,5
mm Kabel angeschlossen werden.
2
Bitte beachten Sie: Falsche Anschlüsse können die TRIAC-
Ausgänge beschädigen. Max. Belastung siehe Tabelle oben!
