f Verunreinigungen auf dem Anzeigefeld des ATS3080
vermeiden.
2 .5 .3 Ersatzteile und Zubehör
• Es dürfen nur Original-Ersatzteile verwendet werden.
• Wenn Teile ersetzt werden, deren Funktion anschließend
überprüfen.

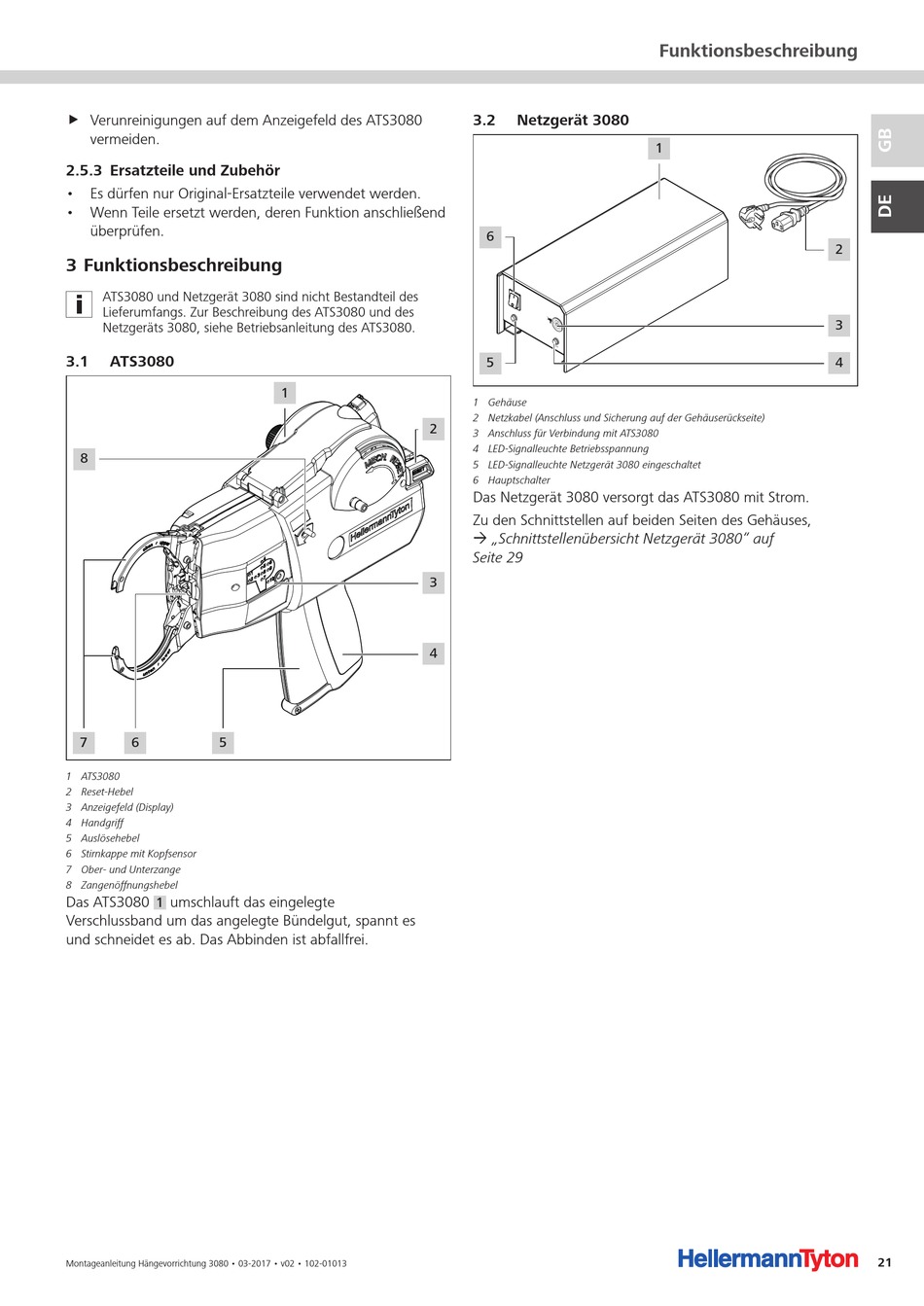

3 Funktionsbeschreibung

ATS3080 und Netzgerät 3080 sind nicht Bestandteil des
Lieferumfangs. Zur Beschreibung des ATS3080 und des
Netzgeräts 3080, siehe Betriebsanleitung des ATS3080.
3 .1

ATS3080

8
7 6 5
1 ATS3080
2 Reset-Hebel
3 Anzeigefeld (Display)
4 Handgriff
5 Auslösehebel
6 Stirnkappe mit Kopfsensor
7 Ober- und Unterzange
8 Zangenöffnungshebel
Das ATS3080 umschlauft das eingelegte
1
Verschlussband um das angelegte Bündelgut, spannt es
und schneidet es ab. Das Abbinden ist abfallfrei.
Montageanleitung Hängevorrichtung 3080 • 03-2017 • v02 • 102-01013
1
2
3
4
3 .2 Netzgerät 3080
6
P ow
er
S ig
na
l
5
1 Gehäuse
2 Netzkabel (Anschluss und Sicherung auf der Gehäuserückseite)
3 Anschluss für Verbindung mit ATS3080
4 LED-Signalleuchte Betriebsspannung
5 LED-Signalleuchte Netzgerät 3080 eingeschaltet
6 Hauptschalter
Das Netzgerät 3080 versorgt das ATS3080 mit Strom.
Zu den Schnittstellen auf beiden Seiten des Gehäuses,
à „Schnittstellenübersicht Netzgerät 3080" auf
Seite 29
Funktionsbeschreibung
1
2
3
4
