4. Montage, Anschluss und Inbetriebnahme

Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Geräts
oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal aus-
zuführen.
Lebensgefahr durch Stromschlag!
Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Ge-
fahr
GEFAHR
• eines elektrischen Schlags,
• von Sachschäden an der elektrischen Anlage,
• der Zerstörung des Geräts.
Stellen Sie vor Einbau des Geräts und vor Arbeiten an den Anschlüssen des
GerätGerätss sicher, dass die Anlage spannungsfrei ist. Beachten Sie die Re-
geln für das Arbeiten an elektrischen Anlagen.

4.1 Montage

• Montage auf Hutschiene:
Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass
ein sicherer und fester Sitz gewährleistet ist.
• Schraubbefestigung:
Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich, siehe
Bestellinformation) mittels Werkzeug in eine über das Gehäuse hinaus ragende Posi-
tion. Befestigen Sie das Gerät mit zwei M4-Schrauben, siehe nachfolgende Skizze.
12
Montage, Anschluss und Inbetriebnahme

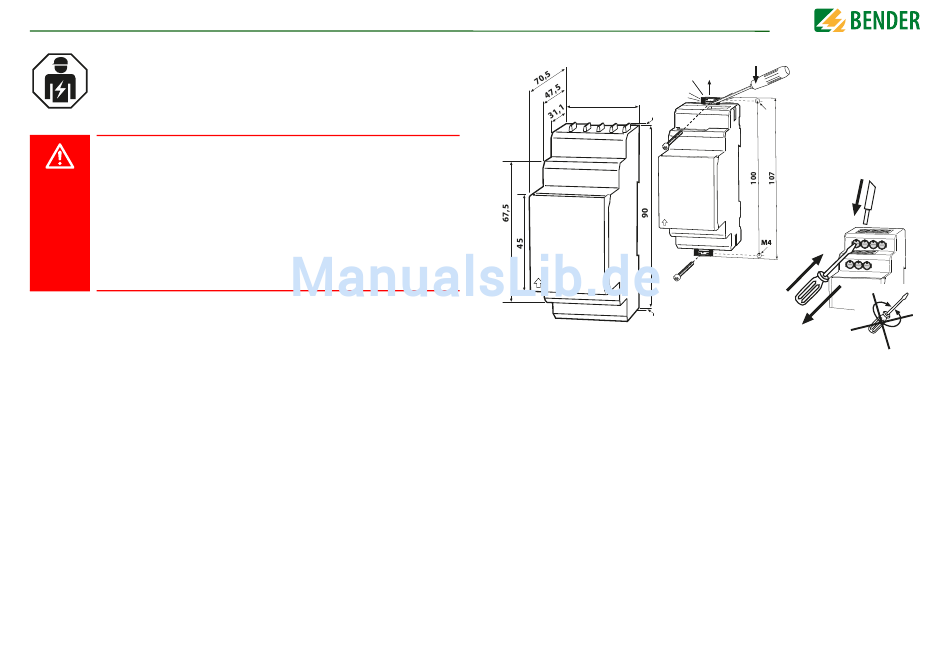

Maßbild, Skizze für Schraubbefestigung, Federklemmenanschluss:
36
2
2
Alle Maße in mm
Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten unteren Seite
aufzuklappen.

4.2 Anschluss

Die Klemmen A1 und A2 sind an die Versorgungsspannung gemäß DIN VDE 0100-430
anzuschließen, d.h. die Zuleitung ist mit Schutzeinrichtungen zum Schutz bei Kurzschluss
zu versehen (Empfehlung: Schmelzsicherung 6 A). Für die Ankopplung der Klemmen
L1/+ und L2/– an das zu überwachende IT-System kann entsprechend DIN VDE 0100-430
auf Schutzeinrichtungen zum Schutz bei Kurzschluss verzichtet werden, wenn die Lei-
tung oder das Kabel so ausgeführt ist, dass die Gefahr eines Kurzschlusses auf ein
Mindestmaß beschränkt ist.
Mit einer externen Test/Reset-Taste darf nur ein ISOMETER® angesteuert werden. Eine
galvanische Parallelschaltung mehrerer Test- oder Reset-Eingänge für Sammel-
prüfungen von ISOMETER®n ist nicht erlaubt.
Zubehör
Klick
M4
2
1
3
