Montagehandleiding uitsluitend voor vakpersoneel

2. MONTAGEHANDLEIDINGEN

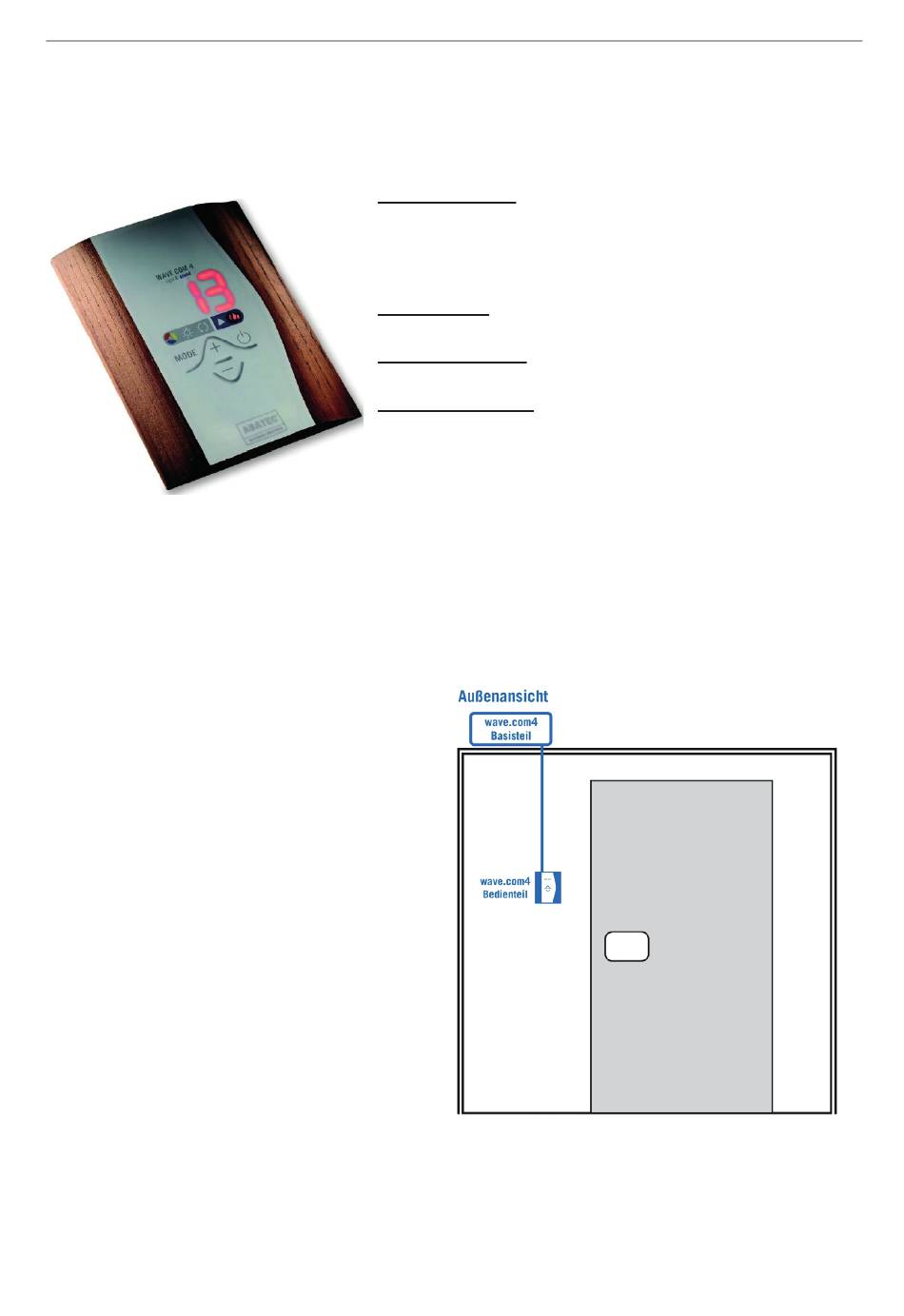

2.1. AFMETINGEN / MONTAGE REGELDEEL + USB-DOCK

Het kleurenregelapparaat in de montagegaten leggen en met de meegeleverde
4 schroeven tegen de saunawand bevestigen. Het regelapparaat kan zowel
buiten als binnen de saunacabine worden gemonteerd.n.

2.2. MONTAGE VAN DE REGELING

Das Leistungsteil wird vorzugsweise
Het voedingsdeel wordt bij voorkeur
aan het cabindak gemonteerd, daar
waar de kabels samenkomen (zie
Abb. 1).
Open de behuizing. Het deksel kan
worden afgenomen. De elektrische
aansluiting moet conform de norm
gebeuren. Het aansluitschema is
beschreven in hoofdstuk „4.1. AN-
SCHLUSSSCHEMA" auf Seite 16
beschrieben.
Abb. 1: Montage van de Regeling
WORLD OF WELLNESS
Regelapparaat:
~200 g zonder kabel en onverpakt, afwijkingen mo-
gelijk naargelang specifieke uitvoering voor de klant.
USB-DOCK:
Uitsnedegrootte: 40 x 25 mm
Montagevoorstel:
Voor de montage van het regelapparaat is er een in
de handel verkrijgbare metaalboor Ø 70 mm nodig.
L x B x D = 120 x 92 x 44,5 mm;
L x B x D= 30 x 92 x 9,5 mm
Pag. 4/20
